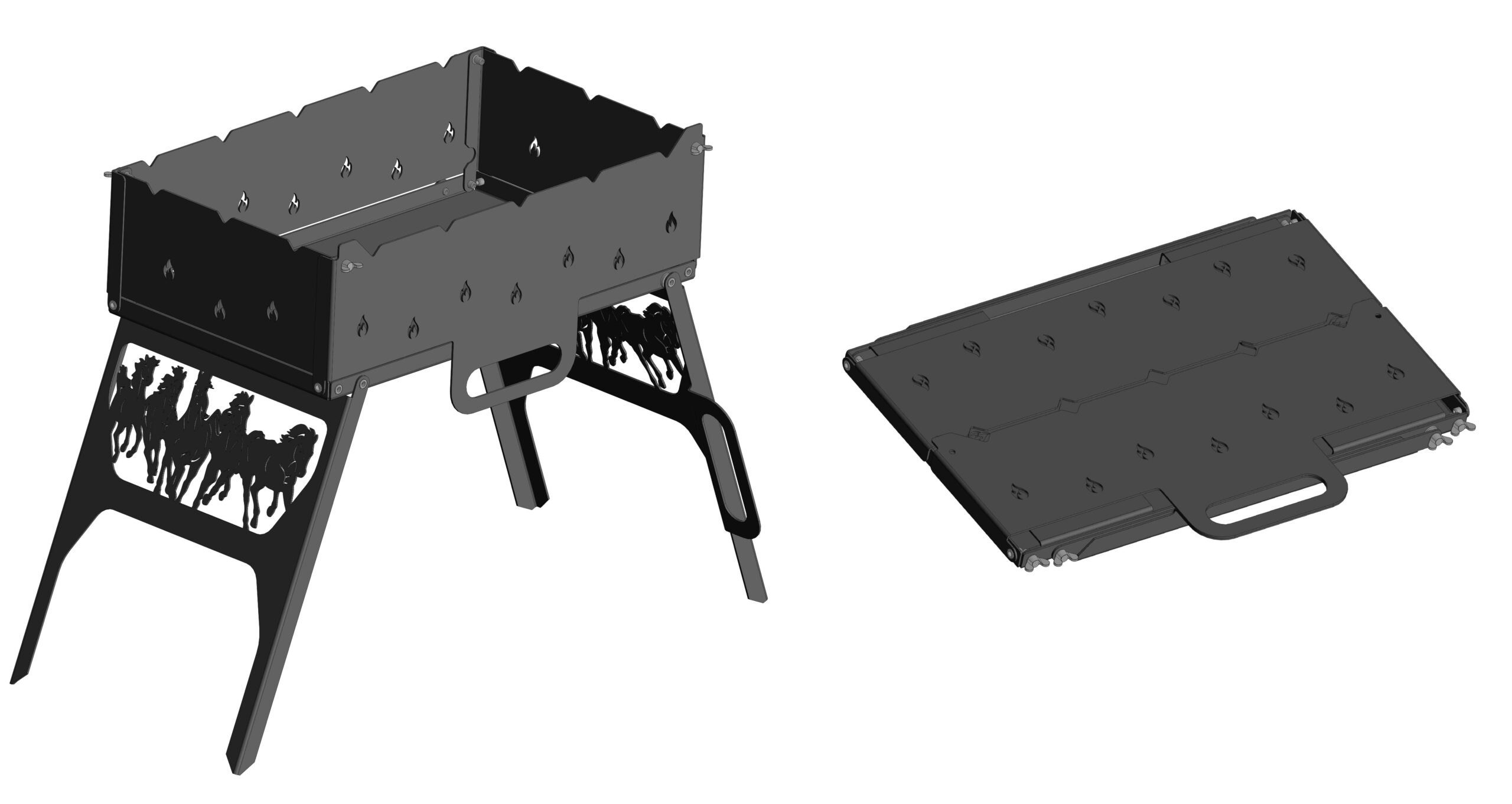

Мангал-кейс складной - это компактный, легко собираемый и разбираемый мангал. Выполнен путём лазерной резки с последующей гибкой. Сборка осуществляется путём расклепывания резьбовых заклёпок. При желании можно заклёпки заменить на обычные метизы. Размеры: ширина 500мм, глубина 300мм, высота жаровни 145мм, высота мангала в разобранном виде 520мм. Толщина металла 2мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Мангал-кейс складной 500х300х150мм
Мангал-кейс складной 500х300х150мм
0
14
595
20
0
50
Автор
Иван
Маланин
Дата
13.01.2023
Язык
Русский
Состав
3Д модели деталей и сборочной единицы, сборочные чертежи, спецификация, чертежи деталей, лазерный раскрой
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Мангал-кейс
-
МК.00.00.01 - Дно.cdw
-
МК.00.00.05 - Ножка.cdw
-
МК.00.00.02 - Стенка.m3d
-
-
МК.00.00.02 - Стенка.cdw
-
МК.00.00.01 - Дно.m3d
-
МК.00.00.06 - Стенка.cdw
-
МК.00.00.06 - Стенка.m3d
-
МК.00.00.04 - Ножка.m3d
-
МК.00.00.04 - Ножка.cdw
-
МК.00.00.03 - Стенка.cdw
-
Заклёпка резьбовая стальная М5.m3d
-
МК.00.00.00 СБ - Мангал-кейс.a3d
-
МК.00.00.05 - Ножка.m3d
-
List 2mm.frw
-
МК.00.00.00 СБ - Мангал-кейс123.a3d
-
МК.00.00.03 - Стенка.m3d
-
МК.00.00.00 СБ - Мангал-кейс.cdw
-
List 2mm.dxf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
