Сам мангал выполняется из стали, толщиной 4 мм. Части медведя из стали 2 мм. жаровня 640*290*240
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Мангал медведь сборный
Мангал медведь сборный
0
141
7887
246
17
50
Автор
Александр
Сафонов
Дата
18.04.2019
Язык
Русский
Состав

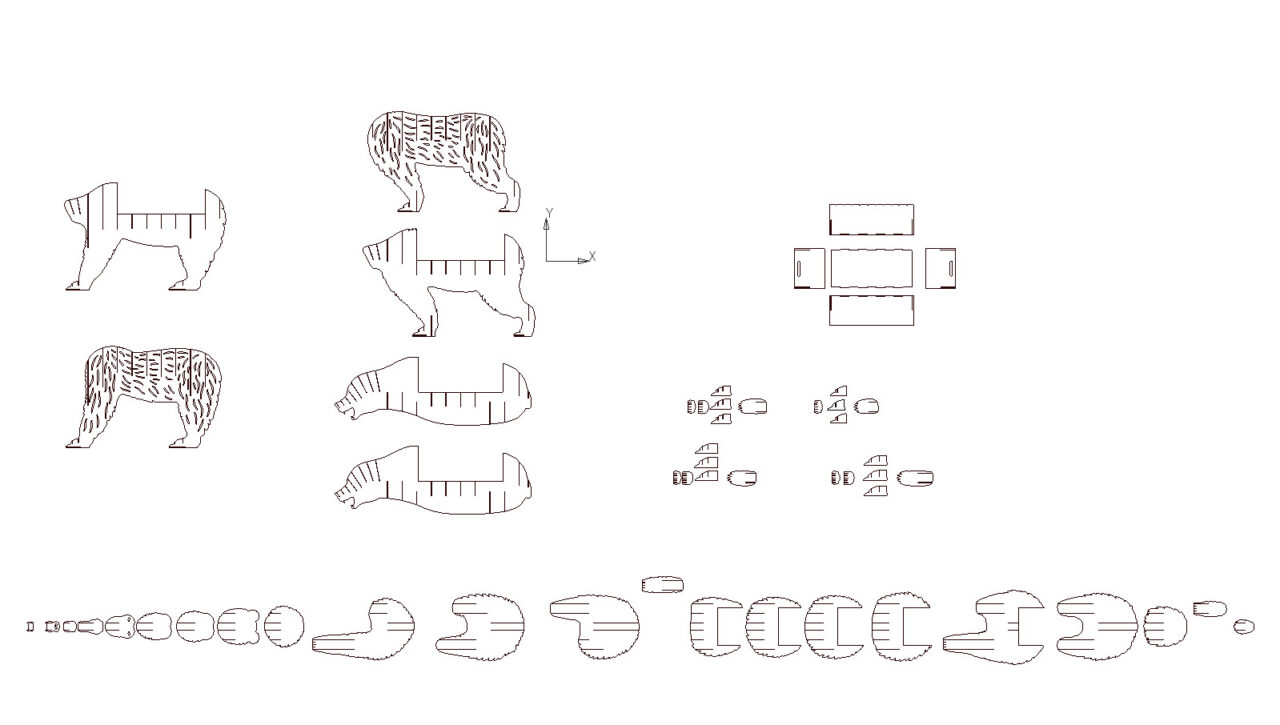

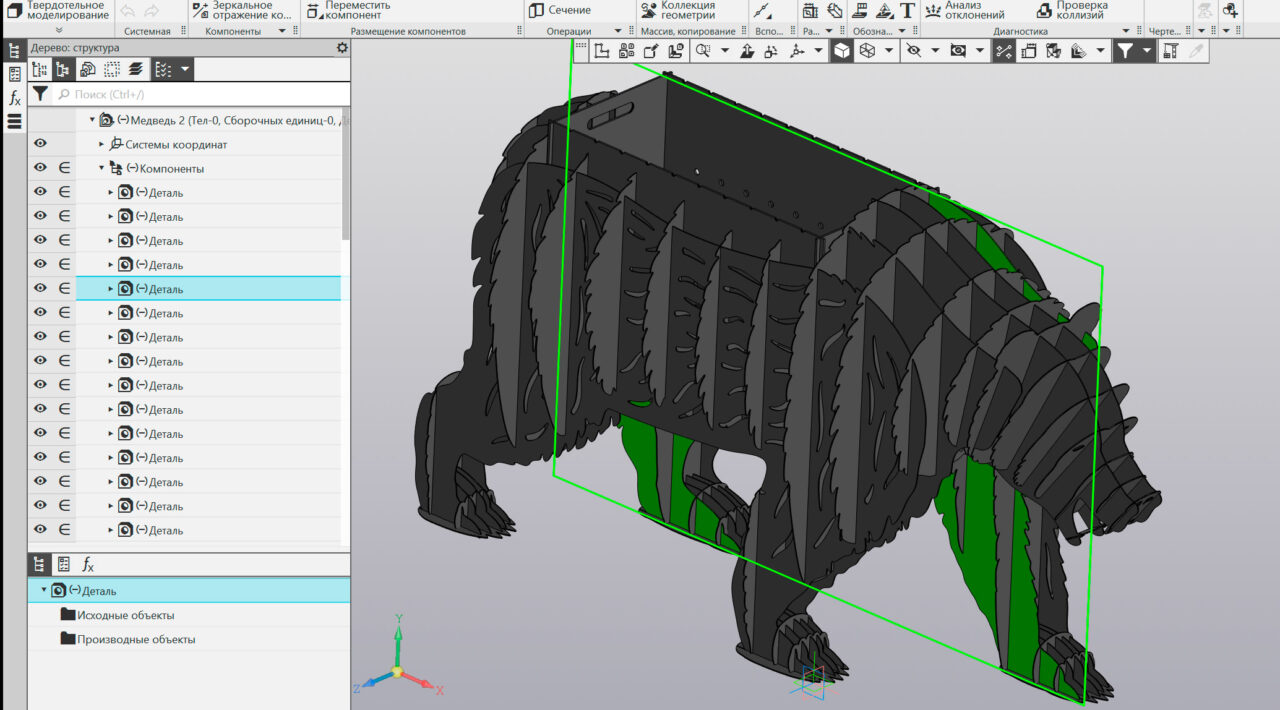

Модель в .sat, Контуры под резку в dxf и frw
Софт
КОМПАС-3D 17.1.1
Как открыть?
Содержимое архива
-
Медведь 2.jpg
-
Bear_BBQ_1.frw
-
Bear_BBQ_1.dxf
-
Медведь 2.sat
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
17
Чтобы оставить комментарий, необходимо войти
А как Это все скомпоновать для людей которые будут резать станком ЧПУ? Или просто им дать файлы и все?
сами скомпонуют по имеющемуся станку и металлу

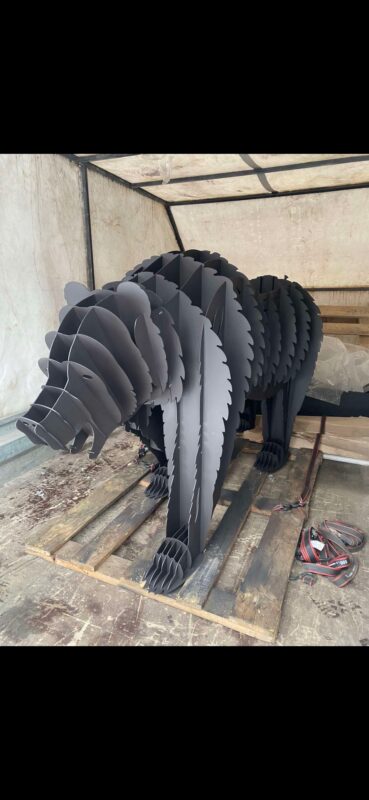

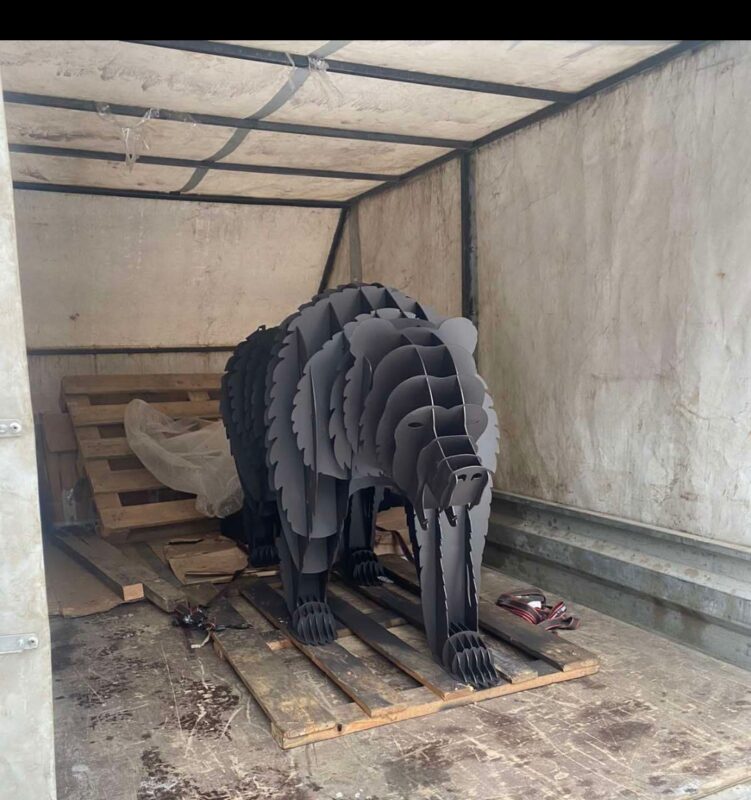

Да без проблем вот, фото ниже реальные. Длина прицепа 3м высота 1,6м, ирина 1,5м
Фото предоставил Vol4ok73
Вырезали в подарок на юбилей сварили, покрасили. Получился большеватым, но крутым. Реально обалденный подарок. Фото есть в живую.
Примерные габариты мангала 1200мм в длину, 700мм в ширину, 900мм в высоту
Здравствуйте! Фото можно загрузить яндекс/гугл диск и дать ссылку сюда.
Спасибо!!!
а размер в сборе???
177 метров реза. 269 пробивок. Это суммарно 2мм и 4мм
У меня почему-то все линии в кореле открылись как-бы сдвоенными.
Как его переделать в нормальные кривые?
КОМПАС-3D И AutoCAD открывают файлы нормально. В CorelDRAW 2019 есть такая проблема. Я думаю она связана с тем, что корел не правильно понимает тип линий при импорте файла. Вариант исправить такой, открыть файл в другой программе, перевести все линии в тонкие, сделать экспорт в DXF. Или при экспорте убрать галочку "учитывать толщину".
три листа 1250х2500х2мм на корпус, и кусок 1250х750х4мм на жаровню
Сколько метров реза?
Сколько металла необходимо?
все получилось офигенный мангал
фотку покажите)
Очень круто!
