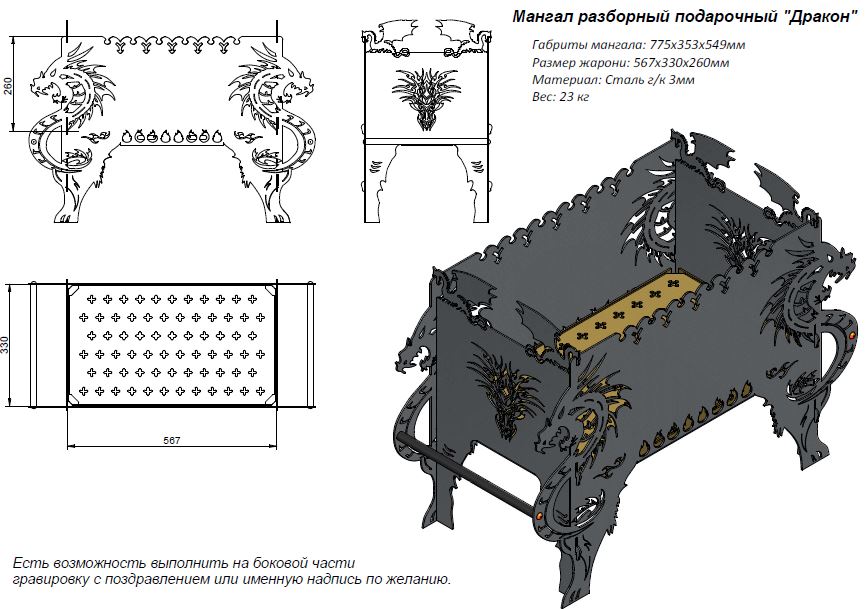

Мангал Дракон состоит из 2 основных стенок, 2 торцевых стенок, дно и поддувало.
Материал ст3 г/к толщиной 3мм.
Можно использовать как подарочный, так и себе.
Размеры (длина х ширина х высота): 775 х 353 х 549 мм
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Мангал сборный "Дракон" 775 х 353 х 549 мм
Мангал сборный "Дракон" 775 х 353 х 549 мм
0
7
244
3
0
50
Автор
Александр
Дата
27.07.2024
Язык
Русский
Состав
Детали. Оформление.
Софт
AutoCAD 2021
Как открыть?
Содержимое архива
-
фото образца
-
-
-
-
-
-
-
-
образе 2
-
-
-
-
-
-
-
длиный образец
-
Длинный мангал (920мм) 1стр.pdf
-
Длинный мангал (920мм) 2стр.pdf
-
Длиный образец (мангал дракон)
-
Боквая часть вариант 1 (вид 1) 2шт.dxf
-
дно 563х332х3 вариант 1 1шт.dxf
-
Колосник 553х322х3 вариант 1 1шт.dxf
-
Торцевая стенка вариант 1 2шт.dxf
-
-
-
dxf
-
Боквая часть вариант 1.dxf
-
дно 563х332х3 вариант 1.dxf
-
Колосник 553х322х3 вариант 1.dxf
-
Торцевая стенка вариант 1.dxf
-
-
-
Боквая часть вариант 1 Кузнецов - гравировка.dxf
-
Боквая часть.par
-
Боквая часть.pdf
-
Для рекламы Дракон.JPG
-
Для рекламы Дракон.pdf
-
Раскрой на 4 мангала.bmp
-
Раскрой на 4 мангала.jpg
-
раскрой.dwg
-
раскрой.dxf
-
Торцевая стенка.pdf
-
Торцевая стенка.psm
