Мангал со съемными ножками и полками

3
23
1291
7
1
30

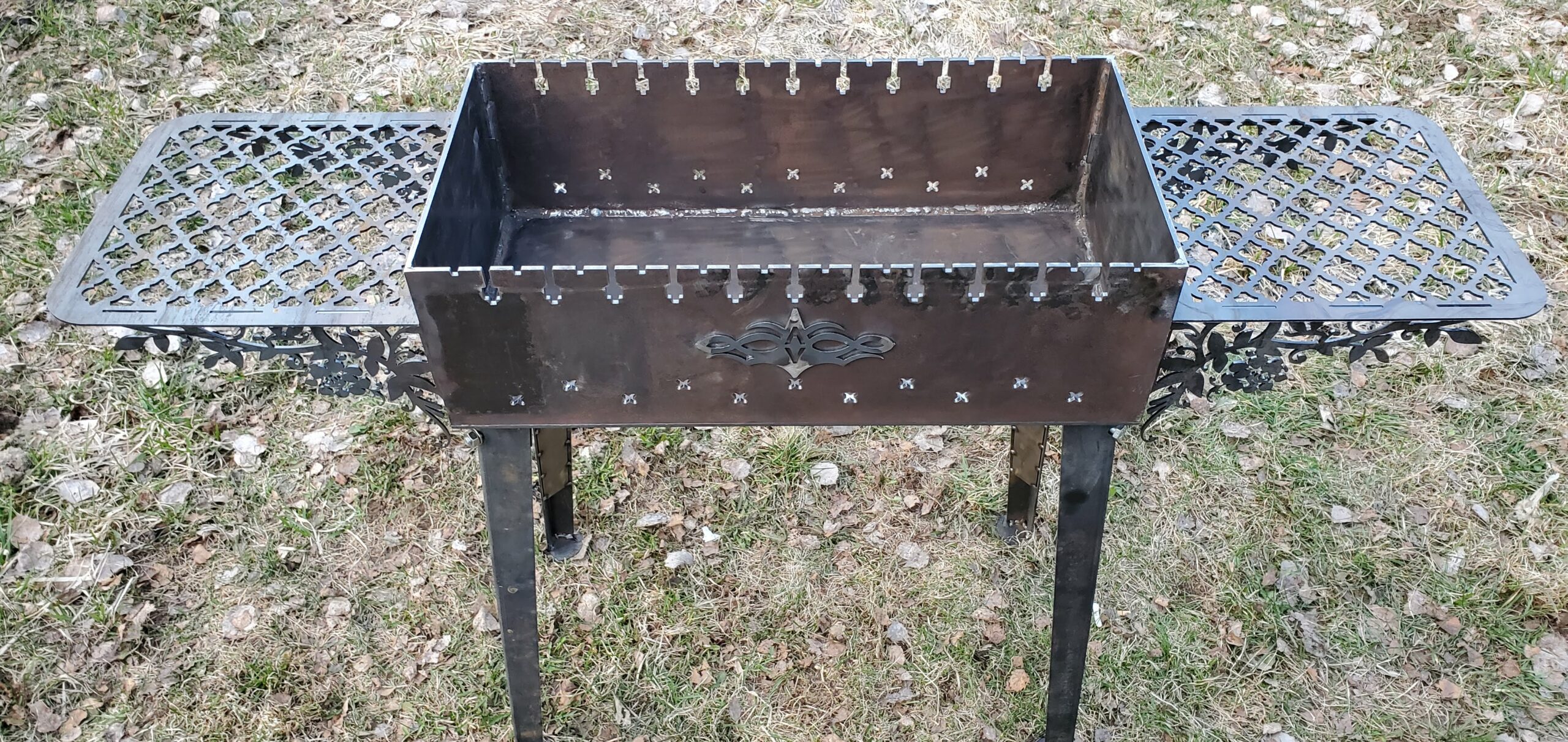

Большой мангал с двумя уровнями для шампуров, со съемными ножками и полками и перегородкой.
Данный мангал резался на лазере. Жаровня и перегородка со стали толщиной 5мм. Полки, ножки и узор со стали толщиной 3мм. Ножки требуется согнуть по разметке.

Общий габарит:
Длина 1370мм
Ширина 350мм
Высота 900мм
Размеры жаровни:
Длина 650мм
ширина 350мм
Высота от дна до верхнего ряда шампуров 200мм
Высота от дна до нижнего ряда шампуров 160мм


Сообщить о проблеме
Дата
16.05.2021
Язык
Русский
Состав
Контуры
Софт
DXF
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-bokavina_s5.DXF bokavina_s5.DXF
    • icon-dno_s5.DXF dno_s5.DXF
    • icon-noga1_s3.DXF noga1_s3.DXF
    • icon-noga2_s3.DXF noga2_s3.DXF
    • icon-noga3_s3.DXF noga3_s3.DXF
    • icon-peregorodka_s5.DXF peregorodka_s5.DXF
    • icon-polka1_s3.DXF polka1_s3.DXF
    • icon-polka2_s3.DXF polka2_s3.DXF
    • icon-torec_s5.DXF torec_s5.DXF
    • icon-uzor.DXF uzor.DXF
