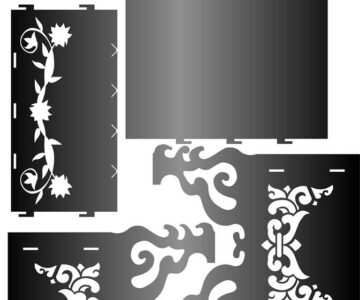

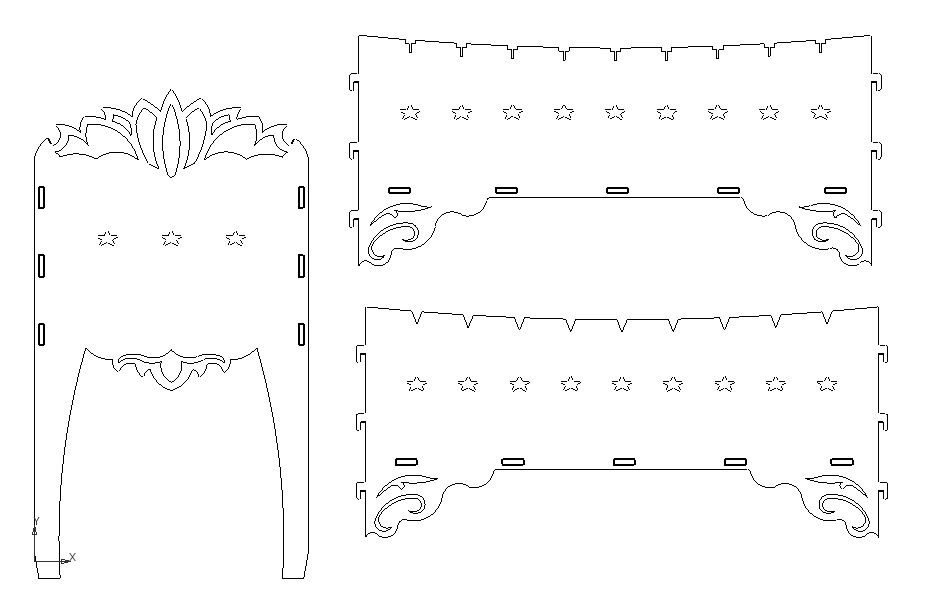

Сборный мангал ,для выполнения на станках плазменной и лазерной резки. Данная модификация рассчитана под 9 шампуров, изготавливается из листа 4-мм. Для другой толщины достаточно изменить пазы. Пазы под шампура двух видов для удобства поворота и фиксации. Состоит из 4 стенок и дна.
Размеры жаровни 600x300 мм
