Чертежи в формате DXF для плазменной или лазерной резки изделия.
Возможны проблемы с контурами верх1 ред и верх2 ред, читайте комментарии ниже. Исправлено в общем файле.
Сторона 700*700. Дна нет в архиве, сделайте сами решетку или квадрат с отверстиями.

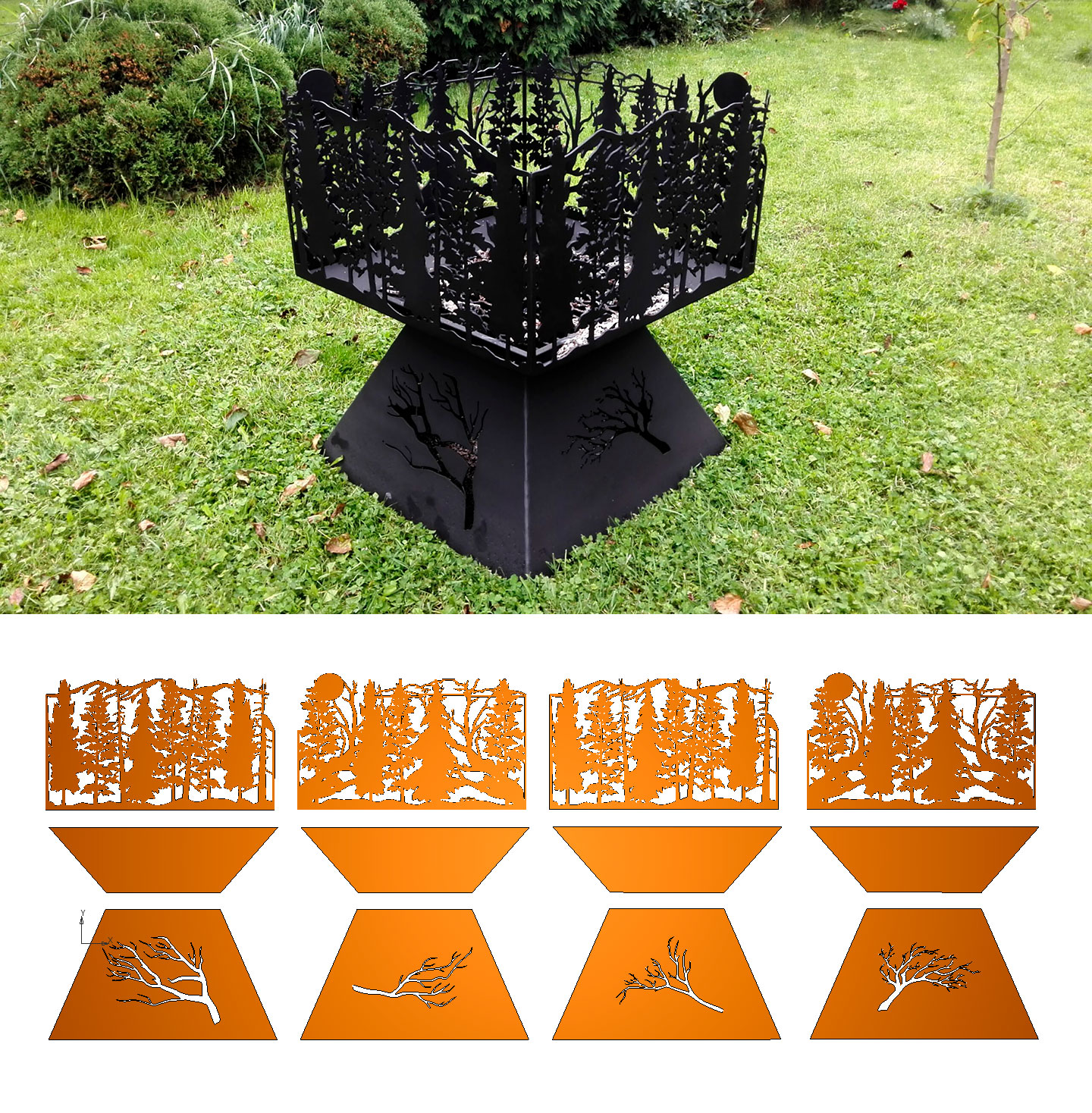

Контуры замкнуты, на картинке предварительного просмотра видно, я открыл файл "общее" и выполнил инструмент заливка. Сами контуры построены множеством полилиний. Некоторые станки такое не съедят судя по комментариям.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Очаг для костра
Очаг для костра
0
158
12765
18
6
20
Сообщить о проблеме
Автор
metallist-shop
Дата
02.02.2018
Язык
Русский
Состав
Фото общего вида и комплект чертежей в DXF
Софт
AutoCAD 2010
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
верх1 ред.dxf
-
верх2 ред.dxf
-
низ1 итог ред.dxf
-
низ2 итог ред.dxf
-
низ3 итог ред.dxf
-
низ4 итог ред.dxf
-
общее.dwg
-
общее.dxf
-
общее.frw
-
середина ред.dxf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Скачал и это не замкнутый контур !!!! мля почему я не прочитал комментарии (((((( легче самому нарисовать
Здравствуйте. Мне тоже непонятно, что внутри. Хотя бы сборочный чертеж сделали.
Здравствуйте, а что внутри лежит ? какая то решетка или что?в чертежах этого нет
Здравствуйте, загрузил данный файл себе на компьютер.
Суть вопроса такова. У меня на компьютере чертеж не открывается корректно(программа Corel Draw X7, решил проверить перед заливкой в FAST CAM на разрывы линий и т.д.) . Какой есть выход из ситуации? Как его открыть и откорректировать мне под себя.
С уважением,
Дмитрий
Corel Draw открывает DXF. Непонятно что у Вас за проблемы. FAST CAM у меня нет. Если не открывает совсем - то надо попробовать пересохранить в более старую версию.
Полностью согласен, техтран ругался когда импортировал файлы, все перерисовывал под плазменную резку, и еще такой рейтинг поставил, хоть бы проверяли перед релизом!!!
Добрый день , а у вас нет законченных контуров ?
3+ с натяжкой! Аккуратно! Проверьте все линии! много недорисованных! чертёж требует доработки! знал бы, наривал сам с нуля...
