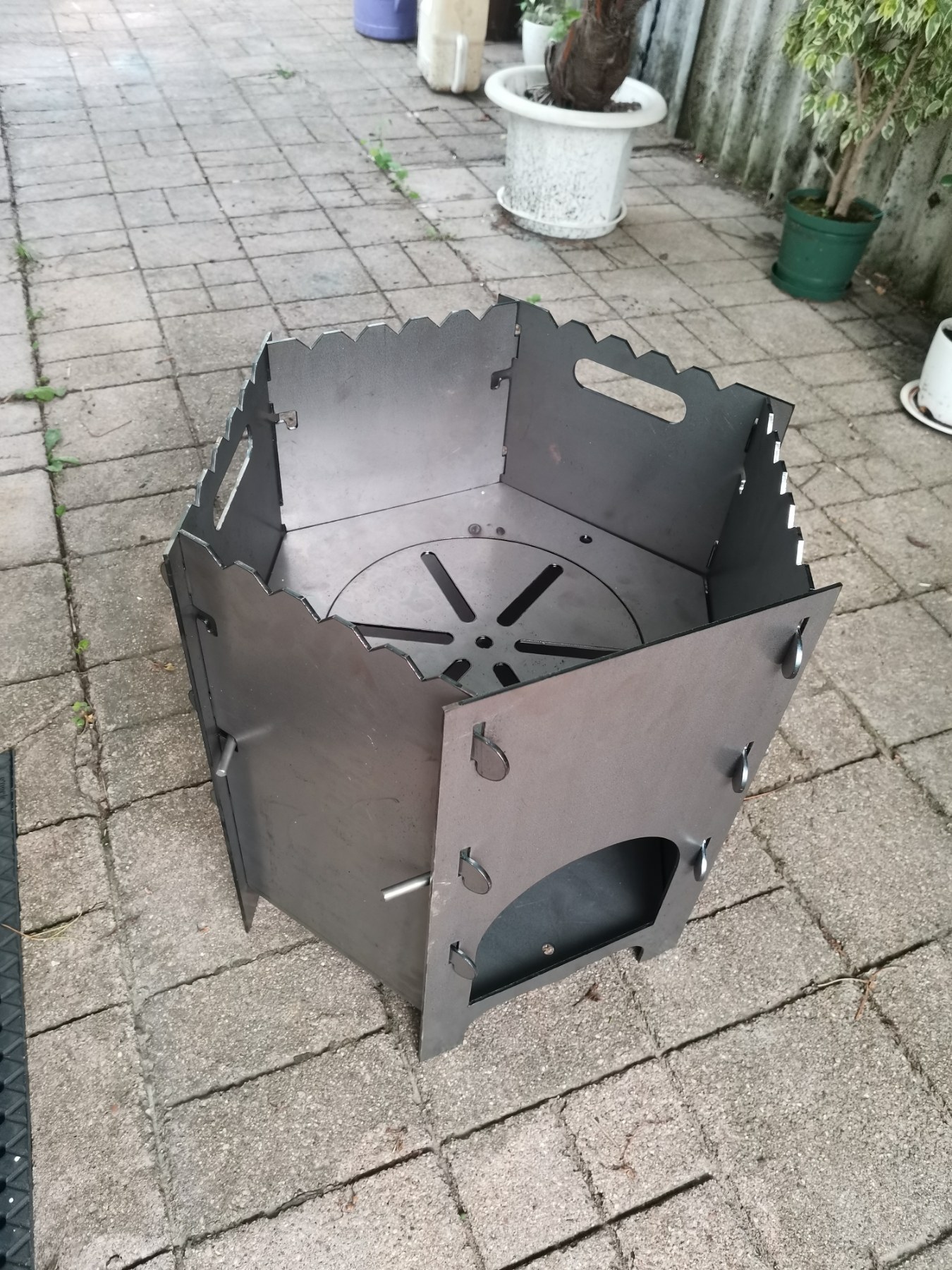

Контура для лазерной резки печи разборной для казана. Толщина металла - 3 мм. Шестигранник, стенка 250*450. Если вписать шестигранник в круг, то получим диаметр 420мм, исходя из этого можно судить о размерах казана.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Печь разборная для казана
Печь разборная для казана
4
72
4583
77
7
50
Сообщить о проблеме
Содержимое архива
-
Platik 3x3.dwg
-
Stenka_opornaya 3x3.dwg
-
Stenka_litsevaya 3x1.dwg
-
Stenka_nesuschaya 3x2.dwg
-
-
Dno 3x1.dwg
-
Dno_prokhod 3x1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Все задания
Максим
Olenka19
Комментарии
7
Maxim_Tarasiuga_Multimillioner
28.10.2022 в 08:58
Ссылка на комменарий 350721
В описании ничего нет
Андрей
Модератор
28.10.2022 в 09:05
Ссылка на комменарий 350726
Taras.Maxim
29.09.2022 в 10:44
Ссылка на комменарий 349742
под какой казан эта печь?
Дмитрий
Ребров
Модератор
29.09.2022 в 22:22
Ссылка на комменарий 349757
посмотрите описание работы
Dellchev
31.07.2022 в 19:37
Ссылка на комменарий 348057
Не пойму как дно крепится и для чего платик нужен
Юрий
Автор
01.08.2022 в 09:18
Ссылка на комменарий 348101
Проходное дно фиксируется 3-мя прутками диаметром 8 мм через отверстия стенок.
Юрий
Автор
01.08.2022 в 09:16
Ссылка на комменарий 348096
Дно ложится на согнутые полки 3 стенок. Платики нужны для круглого донышка, чтобы не проваливалось. Платики можно приварить как круглому донышку, так и к проходному дну. По желанию.
