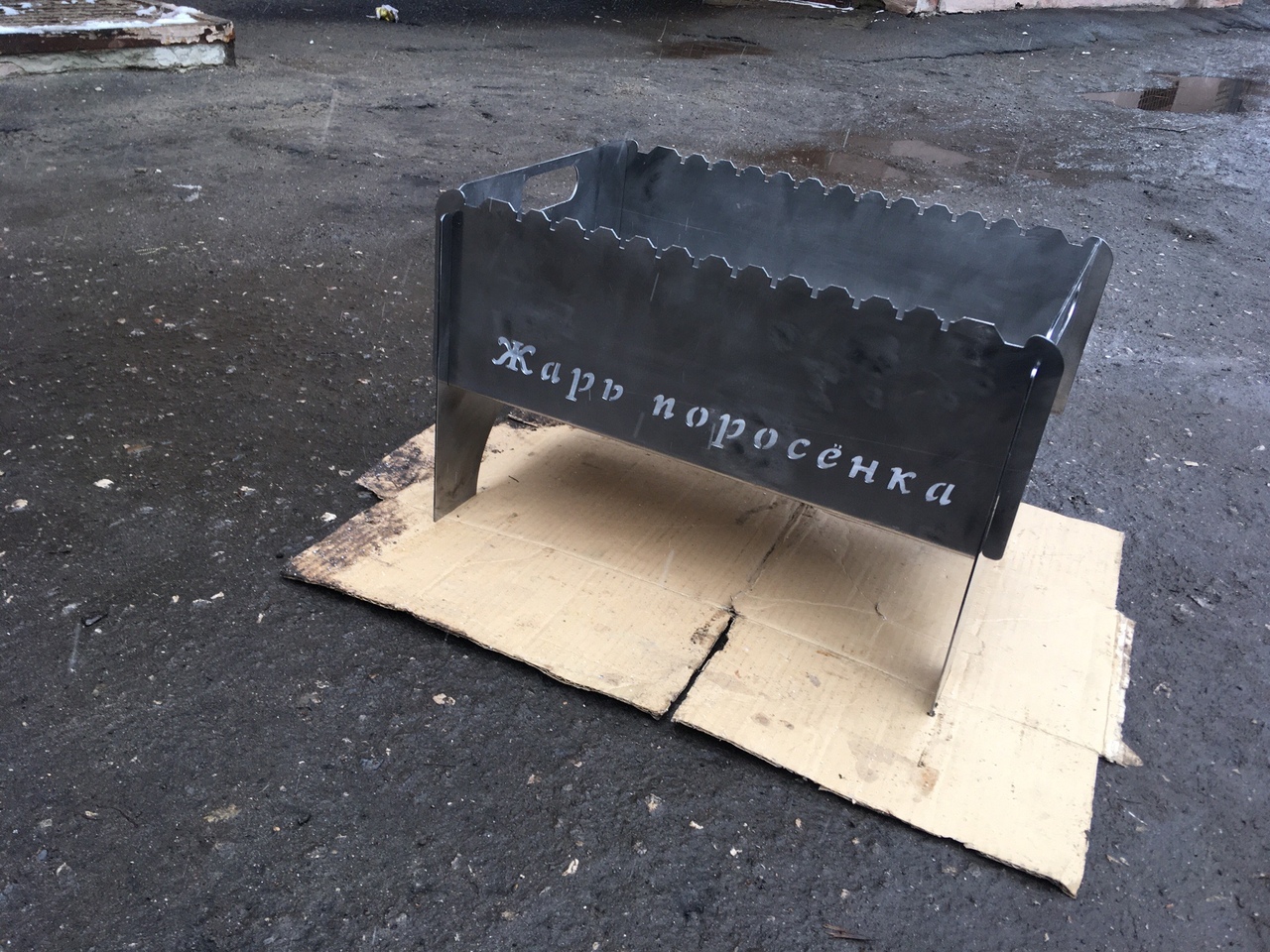

Разборный мангал выполнен из стали 2 мм, под лазерную резку. Для того чтобы собрать мангал необходимо сделать два загиба под 90 градусов на боковинках. загиб должен быть 27 мм от края. На чертеже место гиба указано красной линией.
