Мангал бабочка для плазменной резки

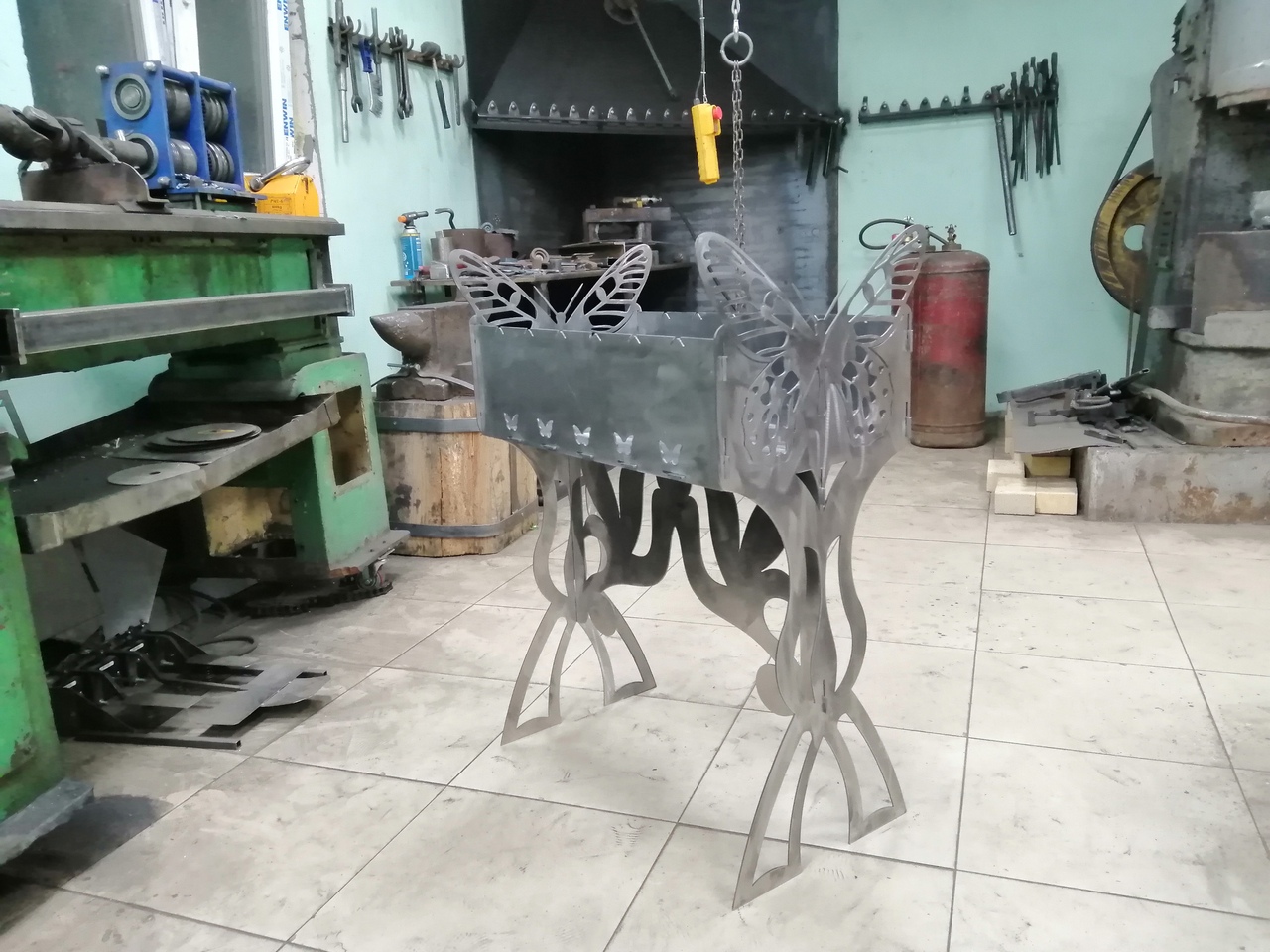

Мангал в стилизации "Бабочка" , сборно-разборный. Режется из металла толщиной 3 мм, поперечина 2 мм.
Для ПО Simple Cutter, но если удалите слой "Move" то и для других пойдет.

Состав: Полный чертеж мангала, боковины, дно и торец-ножки. Поперечина отдельным файлом. Все в формате DXF Язык документа

Софт: AutoCAD 11

Файлы:

Каталог / Модели для станков ЧПУ / Мангал бабочка для плазменной резки

Мангал кольке Бабочк один.dxf
Мангал кольке Бабочк поперечина.dxf
