Мангал "футболист" 2мм

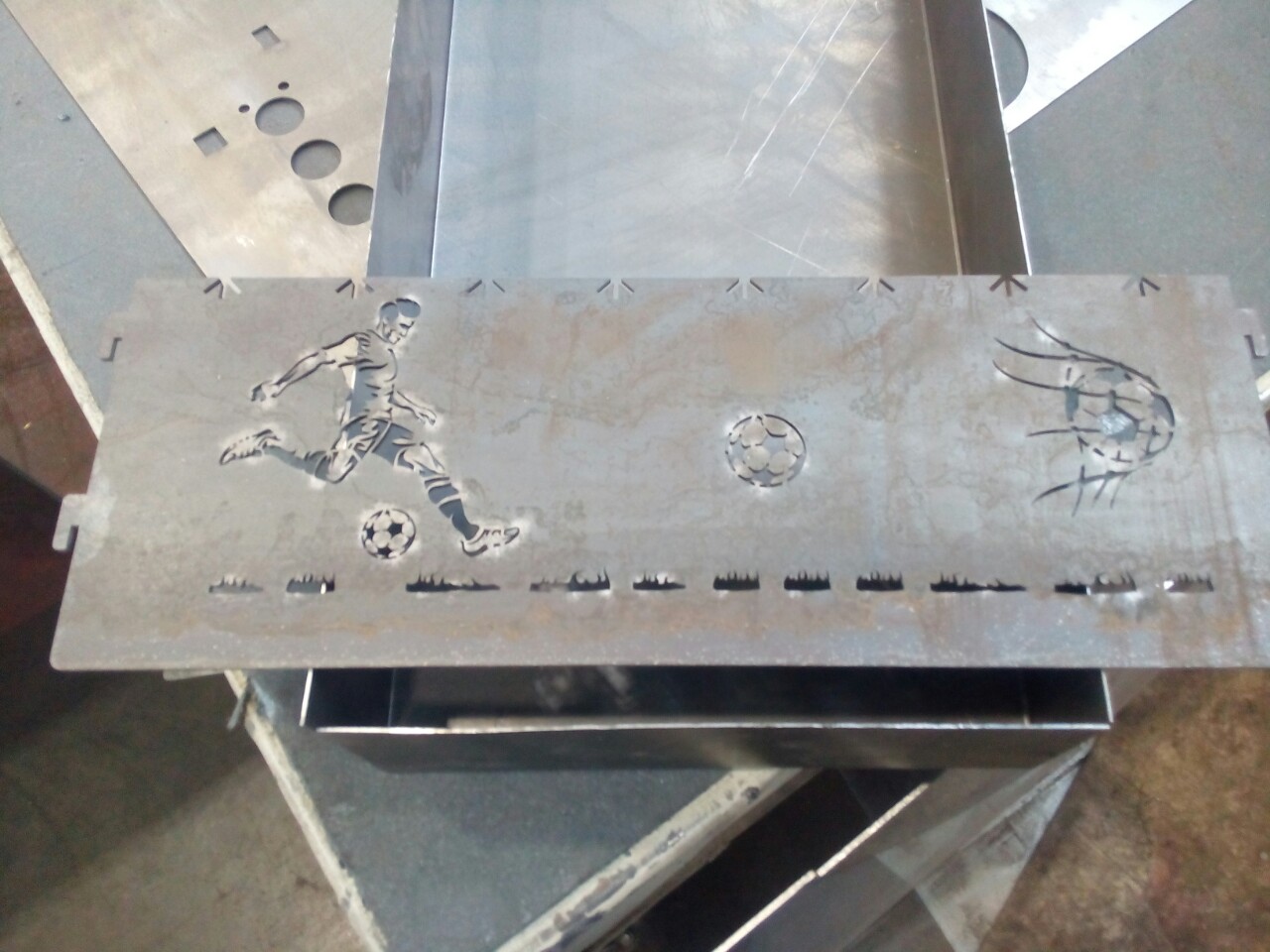

Мангал состоит из двух боковин с футболистом (они гнутся по чертежу), двух торцов и дна. Толщина мангала 2мм. Боковины держаться на крючках и вставляются в торцы, дно кладется на загнутые боковины. Мангал V образный. Примерные габариты 495 длина, высота 187, ширина 290.

Состав: Развертки для мангала и эскиз для гибки Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Модели для станков ЧПУ / Мангал "футболист" 2мм

Мангал футбол\2_футбол
Мангал футбол\бок с логотипом.dwg
Мангал футбол\дно.DXF
Мангал футбол\Торец.DXF
Мангал футбол
