Мангал Лев (увеличенный)

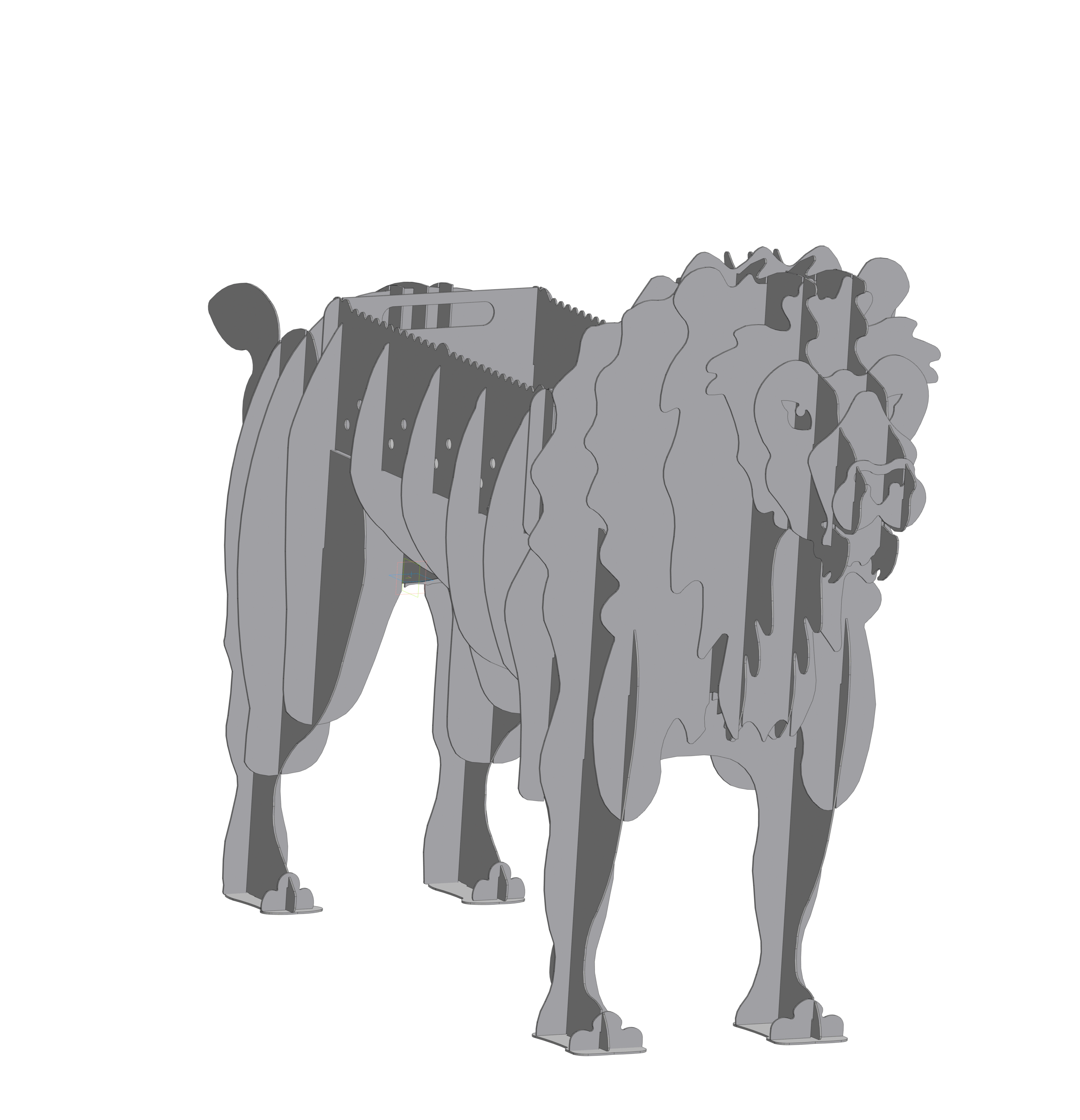

Мангал лев сборный. Состоит из 26 частей толщиной листа 3 миллиметра. Вес примерно 130 кг. Габариты 2145 x 1249 x 614 миллиметров. Жаровня 651x 341 x 220 миллиметров. Готовые "DWG" форматы деталей для плазменного станка с "ЧПУ" сохраненные через 15 версию "КОМПАС 3D" количество деталей уточняйте самостоятельно непосредственно пред раскладкой деталей .
(По многочисленным просьбам коллег увеличил мангал до размеров при которых удобно жарить мясо стоя) так же немного изменил детали сборки (увеличил проём сбора) высота от земли до борта жаровни 961 миллиметр. Полный комплект чертежей и различных форматов для более удобной работы с деталями.

Состав: Сборочный чертеж, сборка 3D, "FRW", "DWG", форматы.

Софт: КОМПАС-3D 20

Сайт: www

Файлы:

Каталог
Модели для станков ЧПУ
Мангал Лев (увеличенный)

Лев увеличенный/

Лев увеличенный/Фрагмент.frw

Лев увеличенный/Деталь 8.m3d

Лев увеличенный/Деталь22 лапка перед.m3d

Лев увеличенный/Деталь 15.m3d

Лев увеличенный/Сборка увеличеная.gif

Лев увеличенный/FRV/

Лев увеличенный/FRV/15.dwg

Лев увеличенный/FRV/10.frw

Лев увеличенный/FRV/14.dwg

Лев увеличенный/FRV/23.dwg

Лев увеличенный/FRV/17.frw

Лев увеличенный/FRV/16.frw

Лев увеличенный/FRV/3.dwg

Лев увеличенный/FRV/16.dwg

Лев увеличенный/FRV/26.frw

Лев увеличенный/FRV/26.dwg

Лев увеличенный/FRV/12.dwg

Лев увеличенный/FRV/13.frw

Лев увеличенный/FRV/18.frw

Лев увеличенный/FRV/18.dwg

Лев увеличенный/FRV/25.dwg

Лев увеличенный/FRV/3.frw

Лев увеличенный/FRV/23.frw

Лев увеличенный/FRV/21.dwg

Лев увеличенный/FRV/12.frw

Лев увеличенный/FRV/24.dwg

Лев увеличенный/FRV/4.dwg

Лев увеличенный/FRV/20.frw

Лев увеличенный/FRV/8.frw

Лев увеличенный/FRV/2.frw

Лев увеличенный/FRV/7.dwg

Лев увеличенный/FRV/9.frw

Лев увеличенный/FRV/1.dwg

Лев увеличенный/FRV/8.dwg

Лев увеличенный/FRV/10.dwg

Лев увеличенный/FRV/5.dwg

Лев увеличенный/FRV/7.frw

Лев увеличенный/FRV/2.dwg

Лев увеличенный/FRV/6.dwg

Лев увеличенный/FRV/11.frw

Лев увеличенный/FRV/6.frw

Лев увеличенный/FRV/24.frw

Лев увеличенный/FRV/11.dwg

Лев увеличенный/FRV/14.frw

Лев увеличенный/FRV/22.frw

Лев увеличенный/FRV/15.frw

Лев увеличенный/FRV/5.frw

Лев увеличенный/FRV/21.frw

Лев увеличенный/FRV/20.dwg

Лев увеличенный/FRV/19.frw

Лев увеличенный/FRV/1.frw

Лев увеличенный/FRV/4.frw

Лев увеличенный/FRV/13.dwg

Лев увеличенный/FRV/25.frw

Лев увеличенный/FRV/17.dwg

Лев увеличенный/FRV/9.dwg

Лев увеличенный/FRV/22.dwg

Лев увеличенный/FRV/19.dwg

Лев увеличенный/Д2.m3d

Лев увеличенный/Деталь 11.m3d

Лев увеличенный/Деталь 9.m3d

Лев увеличенный/Деталь 5.m3d

Лев увеличенный/Деталь 10.m3d

Лев увеличенный/Деталь 16.m3d

Лев увеличенный/Д1.m3d

Лев увеличенный/Деталь23 лапка перед.m3d

Лев увеличенный/Деталь19.m3d

Лев увеличенный/Деталь 12.m3d

Лев увеличенный/Деталь20 лапка зад.m3d

Лев увеличенный/Деталь 6.m3d

Лев увеличенный/Деталь21 лапка зад.m3d

Лев увеличенный/Ящик/

Лев увеличенный/Ящик/Деталь 1.m3d

Лев увеличенный/Ящик/Деталь 2.m3d

Лев увеличенный/Ящик/Сборка увеличиная.a3d

Лев увеличенный/Ящик/Деталь 3.m3d

Лев увеличенный/Деталь 13.m3d

Лев увеличенный/Деталь 7.m3d

Лев увеличенный/Д4.m3d

Лев увеличенный/черчеж.cdw

Лев увеличенный/Сборка увеличеная.a3d

Лев увеличенный/Деталь 17.m3d

Лев увеличенный/Д3.m3d

Лев увеличенный/Деталь 14.m3d

Лев увеличенный/DWG/

Лев увеличенный/Деталь 18.m3d
