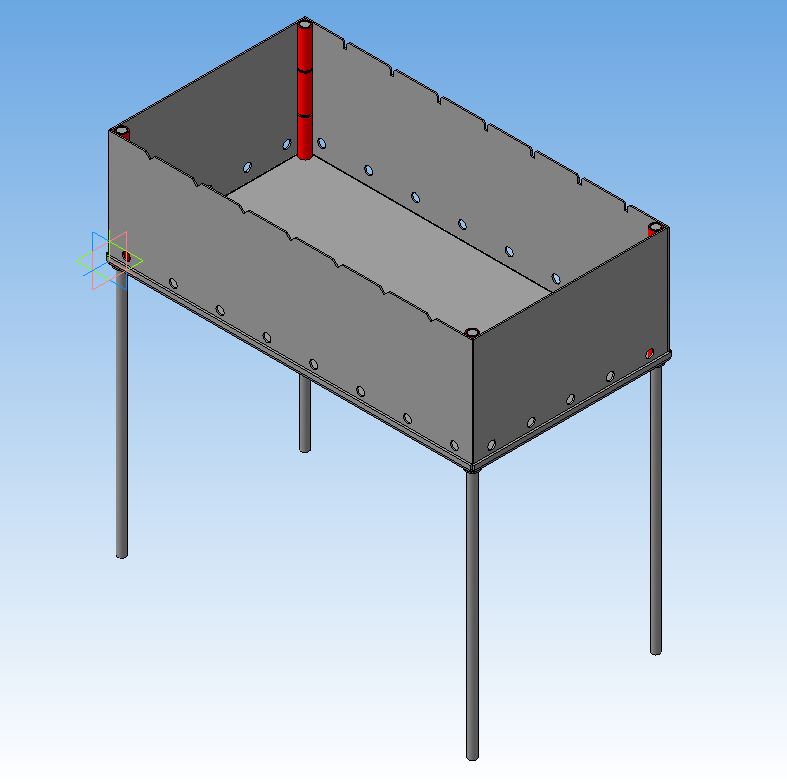

Мангал разборный 550х300,h=550+170

Мангал разборный, боковые стенки -сталь t=2,0мм, дно - сталь t=3,0 мм, Ножки- пруток д.12мм, высота ножек -550мм. Размер жаровни: 550х300х170(h). В конструкции предусмотрена возможность поворота шампуров для равномерной обжарки мяса - пазы прямоугольной формы.

Состав: Вид общий, Деталировка, 3D-модель. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Модели для станков ЧПУ / Мангал разборный 550х300,h=550+170

Мангал разборный 550х300,h=550+170\Боковая стенка-1 всборе.a3d
Мангал разборный 550х300,h=550+170\Боковая стенка-2 всборе.a3d
Мангал разборный 550х300,h=550+170\дно.m3d
Мангал разборный 550х300,h=550+170\Круг 12, L=550мм.m3d
Мангал разборный 550х300,h=550+170\развертки.cdw
Мангал разборный 550х300,h=550+170\Сборка мангал 550х300х(h)170.a3d
Мангал разборный 550х300,h=550+170\Стенка боковая-1.m3d
Мангал разборный 550х300,h=550+170\Стенка боковая-2.m3d
Мангал разборный 550х300,h=550+170\Стенка торцевая.m3d
Мангал разборный 550х300,h=550+170\Стойка всборе L=550мм.a3d
Мангал разборный 550х300,h=550+170\Торцевая стенка всборе.a3d
Мангал разборный 550х300,h=550+170\Труба 16х1,5 L=55 м.m3d
Мангал разборный 550х300,h=550+170\Чертеж.cdw
Мангал разборный 550х300,h=550+170\Шайба д.20-12,5.m3d
Мангал разборный 550х300,h=550+170
