Мангал - KIA, разборный на заказ. В формате dwg. Возможно скорректировать под себя
- Главная -
- Чертежи -
- Модели для станков ЧПУ -

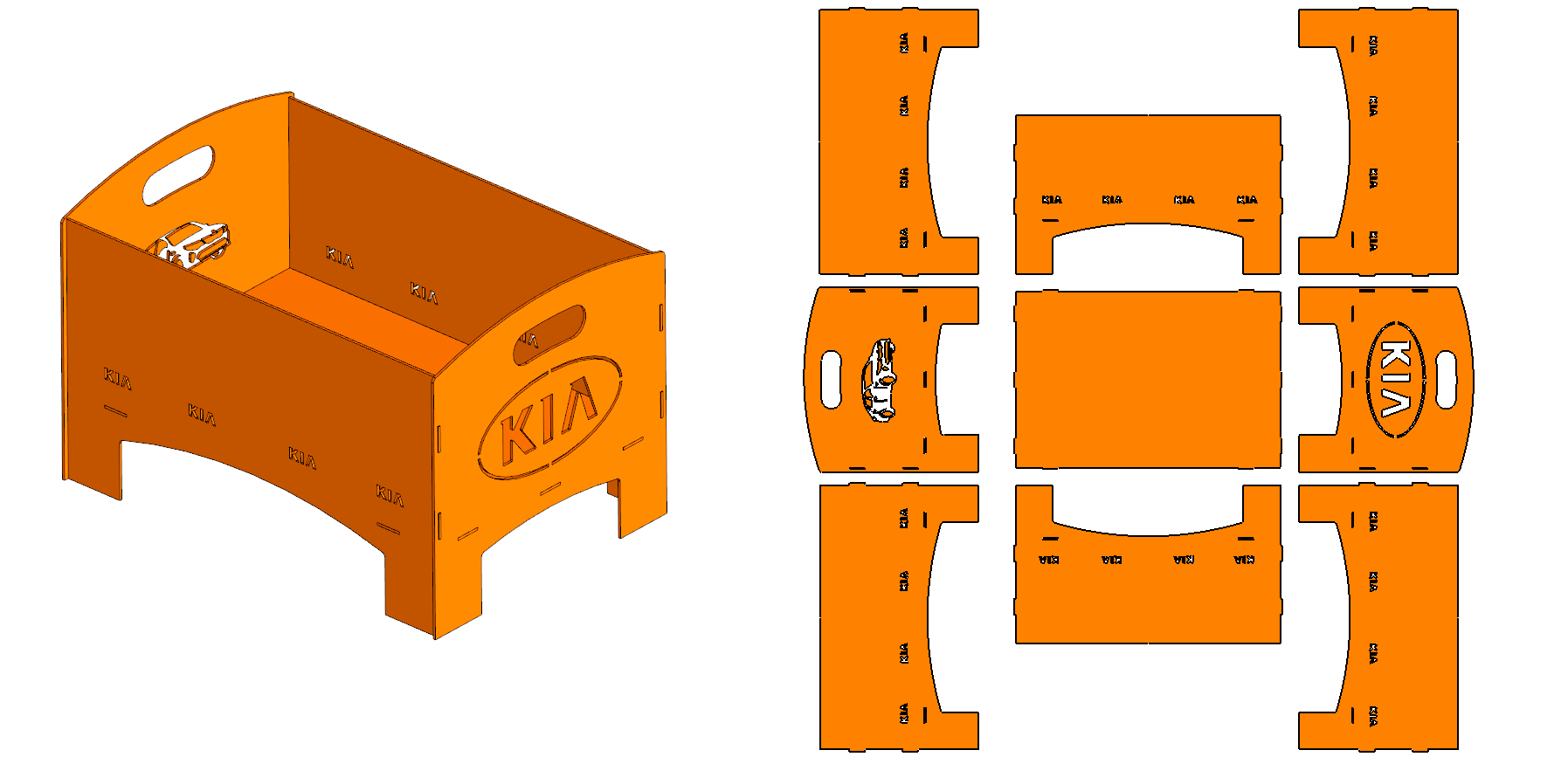

- Мангал разборный KIA Габаритные размеры:Высота-300мм, Длина-500мм,ширина-350мм. Сталь 3мм
Мангал разборный KIA Габаритные размеры:Высота-300мм, Длина-500мм,ширина-350мм. Сталь 3мм
0
84
1600
4
2
20
Сообщить о проблеме
Автор
Jhon1992
Дата
10.11.2016
Язык
Русский
Состав
Раскрой, сборка
Софт
КОМПАС-3D 18.1 + dxf
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Bokovaya_stenka_3mm_2_sht(без номера).dwg
-
Bokovaya_stenka_3mm_2_sht.dwg
-
Dno_3mm_1sht.dwg
-
Torets_3mm_2_sht_KIA.dwg
-
Торец 2 3мм 1 шт.dwg
-
-
Боковая стенка 1 3мм 1шт.dxf
-
Боковая стенка 1.m3d
-
Боковая стенка 2 3мм 1шт.dxf
-
Боковая стенка 2.m3d
-
Боковушка длинная.m3d
-
Боковушка длинная 3мм 2шт.dxf
-
Дно.m3d
-
Дно 3мм 1шт.dxf
-
Раскрой.dxf
-
Раскрой.frw
-
Сборка.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Максим Пупкин
Сергей Клементьев
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
В таком случае спасибо большое,извиняюсь не знал правил.
Дно не входит в пазы,а именно пазы длинных боковин если не трудно обратите внимание и если не трудно выложите исправленный чертеж,а то срезали стали собирать,а пазы с большой ошибкой не совпадают!!!
Работы на сайт выкладывают обычные люди, и тут автор действительно сделал корявое дно.
Я исправил этот недочет и добавил 3D. Файлы в архиве заменены. Вам высылаю на почту.
Но все равно, перед тем как резать, всегда лучше проверить.
