Мангал с автоматическим вращением шампуров

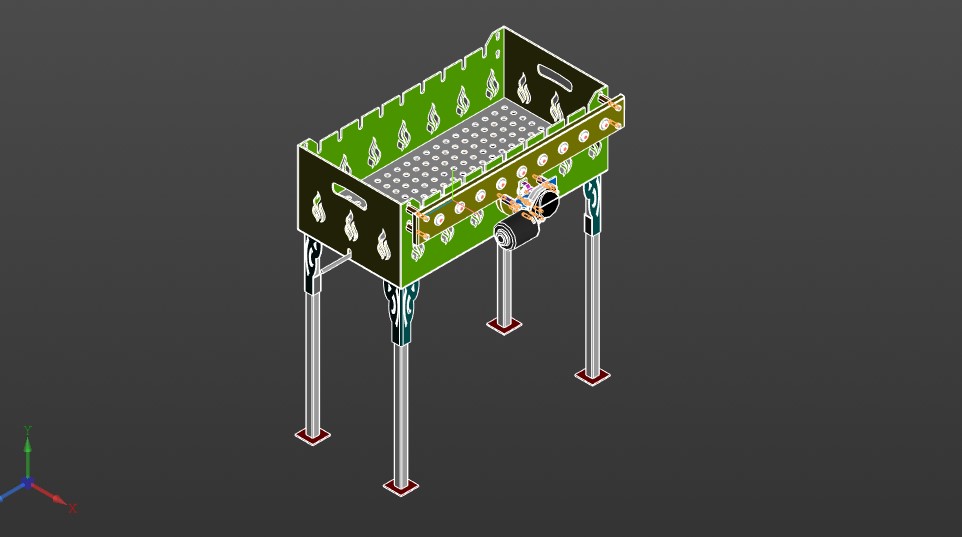

Мангал с автоматическим вращением шампуров, регулировкой воздуха. Размеры (ДхШхГ): 700х352х248. При использовании стоек общая высота: 852 мм.

Состав: Вид общий, Сборочный чертеж, Деталировка, Спецификация, файлы dxf для ЧПУ.

Софт: КОМПАС-3D 19.0.4

Файлы:

Каталог
Модели для станков ЧПУ
Мангал с автоматическим вращением шампуров

Mangal_Shiber/

Mangal_Shiber/Мангал.a3d

Mangal_Shiber/Детали/

Mangal_Shiber/Детали/Уголок _ МАВ-9.001.005.cdw

Mangal_Shiber/Детали/Шибер.a3d

Mangal_Shiber/Детали/Направляющий уголок _ МАВ-9.001.006.cdw

Mangal_Shiber/Детали/Торец.m3d

Mangal_Shiber/Детали/Шибер Сборочный чертеж _ МАВ-9.002.000.000.000 СБ.cdw

Mangal_Shiber/Детали/Ножка _ МАВ-9.001.004.cdw

Mangal_Shiber/Детали/Ножка (3мм, 4шт).dxf

Mangal_Shiber/Детали/Днище.m3d

Mangal_Shiber/Детали/Решетка.m3d

Mangal_Shiber/Детали/Днище _ МАВ-9.001.001.cdw

Mangal_Shiber/Детали/Направляющий уголок.m3d

Mangal_Shiber/Детали/Шибер.m3d

Mangal_Shiber/Детали/Торец (4мм, 2шт).dxf

Mangal_Shiber/Детали/Уголок.m3d

Mangal_Shiber/Детали/Боковина.m3d

Mangal_Shiber/Детали/Решетка _ МАВ-9.005.cdw

Mangal_Shiber/Детали/Подпятник.m3d

Mangal_Shiber/Детали/Стойка.a3d

Mangal_Shiber/Детали/Боковина (4мм, 2шт).dxf

Mangal_Shiber/Детали/Решетка (4мм, 1шт).dxf

Mangal_Shiber/Детали/Стойка Сборочный чертеж _ МАВ-9.003.000.000.000 СБ.cdw

Mangal_Shiber/Детали/Шибер _ МАВ-9.002.001.cdw

Mangal_Shiber/Детали/Короб.a3d

Mangal_Shiber/Детали/Короб Сборочный чертеж _ МАВ-9.001.000.000.000 СБ.cdw

Mangal_Shiber/Детали/Днище (4мм, 1шт).dxf

Mangal_Shiber/Детали/Ножка.m3d

Mangal_Shiber/Детали/Подпятник _ МАВ-9.003.001.cdw

Mangal_Shiber/Детали/Боковина _ МАВ-9.001.002.cdw

Mangal_Shiber/Детали/Торец _ МАВ-9.001.003.cdw

Mangal_Shiber/Привод/

Mangal_Shiber/Привод/Полумуфта (4мм, 1шт).dxf

Mangal_Shiber/Привод/Ось ведущая _ МАВ-9.004.007.cdw

Mangal_Shiber/Привод/Вилка.m3d

Mangal_Shiber/Привод/Болт спаренный.m3d

Mangal_Shiber/Привод/Пластина _ МАВ-9.004.008.cdw

Mangal_Shiber/Привод/Зубчатое колесо (6мм, 9шт).dxf

Mangal_Shiber/Привод/Зубчатое колесо.m3d

Mangal_Shiber/Привод/Дистанционная шпилька _ МАВ-9.004.009.cdw

Mangal_Shiber/Привод/Полумуфта _ МАВ-9.004.011.cdw

Mangal_Shiber/Привод/Наружная втулка _ МАВ-9.004.004.cdw

Mangal_Shiber/Привод/Зубчатое колесо (нестандартное) _ МАВ-9.004.002.cdw

Mangal_Shiber/Привод/Вилка _ МАВ-9.004.012.cdw

Mangal_Shiber/Привод/Ось ведомая.m3d

Mangal_Shiber/Привод/Дистанционная шпилька.m3d

Mangal_Shiber/Привод/Подвесная шпилька.m3d

Mangal_Shiber/Привод/Шестерня приводная (6мм, 1шт).dxf

Mangal_Shiber/Привод/Привод Сборочный чертеж _ МАВ-9.004.000.000.000 СБ.spw

Mangal_Shiber/Привод/Ось ведомая _ МАВ-9.004.003.cdw

Mangal_Shiber/Привод/Пластина (4мм, 1шт).dxf

Mangal_Shiber/Привод/мотор-редуктор дворника 171.3730/

Mangal_Shiber/Привод/мотор-редуктор дворника 171.3730/МоторРедукторДворникРедуктор.m3d

Mangal_Shiber/Привод/мотор-редуктор дворника 171.3730/Провод.m3d

Mangal_Shiber/Привод/мотор-редуктор дворника 171.3730/мотор-редуктор дворника 171.3730.a3d

Mangal_Shiber/Привод/мотор-редуктор дворника 171.3730/МоторРедукторДворник.m3d

Mangal_Shiber/Привод/Наружная втулка.m3d

Mangal_Shiber/Привод/Шестерня приводная.m3d

Mangal_Shiber/Привод/Подвесная шпилька _ МАВ-9.004.005.cdw

Mangal_Shiber/Привод/Полумуфта.m3d

Mangal_Shiber/Привод/Вилка (4мм, 1шт).dxf

Mangal_Shiber/Привод/Ось ведущая.m3d

Mangal_Shiber/Привод/Болт спаренный _ МАВ-9.004.010.cdw

Mangal_Shiber/Привод/Пластина.m3d

Mangal_Shiber/Привод/Шестерня приводна _ МАВ-9.004.006.cdw

Mangal_Shiber/Привод/Передача.jpg

Mangal_Shiber/Привод/Привод Сборочный чертеж _ МАВ-9.004.000.000.000 СБ.cdw

Mangal_Shiber/Привод/Привод.a3d

Mangal_Shiber/Привод/Корпус/

Mangal_Shiber/Привод/Корпус/Пластина внутренняя.m3d

Mangal_Shiber/Привод/Корпус/Пластина наружная _ МАВ-9.004.001.002.cdw

Mangal_Shiber/Привод/Корпус/Пластина внутренняя н_ж (2мм, 1шт).dxf

Mangal_Shiber/Привод/Корпус/Пластина наружная.m3d

Mangal_Shiber/Привод/Корпус/Пластина наружная н_ж (2мм, 1шт).dxf

Mangal_Shiber/Привод/Корпус/Корпус _ МАВ-9.004.001.000.000 СБ_ Сборочный чертеж.cdw

Mangal_Shiber/Привод/Корпус/Корпус.a3d

Mangal_Shiber/Привод/Корпус/Пластина внутренняя _ МАВ_9.004.001.001.cdw

Mangal_Shiber/Мангал Сборочный чертеж _ МАВ-9.000.000.000.000 СБ.cdw

Mangal_Shiber/Мангал.jpg
