Мангал с декором

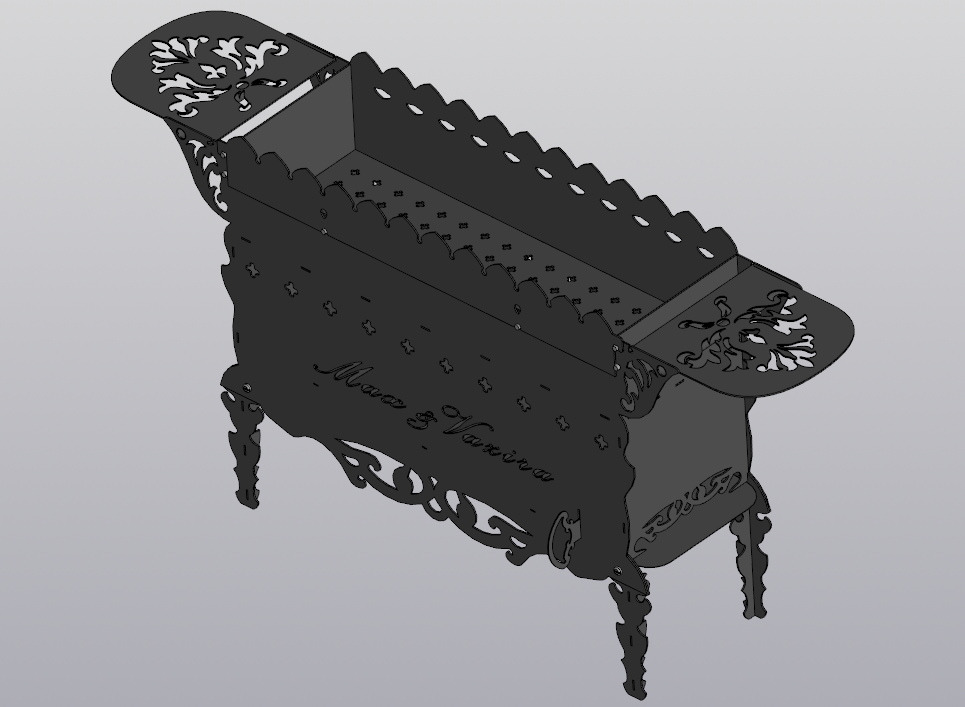

Мангал уличный с декором для дачи. Выполнен из огнеупорной стали и покрыт огнеупорной краской. ( Размер жаровни : 900x300 ; Размер мангала : 1200x800x316 )

Состав: Сборочный чертеж, Вид общий, Деталировка, 3Д модель, dxf раскроя заготовок для производства

Софт: КОМПАС-3D 18.1

Файлы:
Мангал с декором/
Мангал с декором/Наставной элемент для шампуров _ 17.24.1011.m3d
Мангал с декором/Пруток 5мм _ 17.24.1004.m3d
Мангал с декором/Зольник _ 17.24.1006.m3d
Мангал с декором/Колосник _ 17.24.1002.m3d
Мангал с декором/2D/
Мангал с декором/2D/Труба 22мм _ 17.24.1004.pdf
Мангал с декором/2D/Направляющая для зольника _ 17.24.1009.pdf
Мангал с декором/2D/Ножка (ребро жесткости) _ 17.24.1008.pdf
Мангал с декором/2D/Лицевая сторона мангала _ 17.24.1001.pdf
Мангал с декором/2D/Боковая сторона _ 17.24.1003.pdf
Мангал с декором/2D/Наставная полка _ 17.24.1005.pdf
Мангал с декором/2D/Колосник _ 17.24.1002.pdf
Мангал с декором/2D/Ножка (передняя часть) _ 17.24.1007.pdf
Мангал с декором/2D/Лицевая сторона мангала _ 17.24.1001-01.pdf
Мангал с декором/2D/Боковая сторона _ 17.24.1003-01.pdf
Мангал с декором/2D/Зольник _ 17.24.1006.pdf
Мангал с декором/2D/M/
Мангал с декором/2D/M/Ножка СБ _ 17.24.1100.pdf
Мангал с декором/2D/M/Мангал с декором _ 17.24.1000.pdf
Мангал с декором/2D/M/Ножка СБ _ 17.24.1100-01.pdf
Мангал с декором/2D/Ограничитель _ 17.24.1010.pdf
Мангал с декором/2D/Наставной элемент для шампуров _ 17.24.1011.pdf
Мангал с декором/Лицевая сторона мангала _ 17.24.1001.m3d
Мангал с декором/Ножка СБ _ 17.24.1100.a3d
Мангал с декором/Ножка (передняя часть) _ 17.24.1007.m3d
Мангал с декором/Мангал с декором.png
Мангал с декором/dxf/
Мангал с декором/dxf/17.24.1005 - 3mm - 2pc.dxf
Мангал с декором/dxf/17.24.1001 - 3mm - 1pc.dxf
Мангал с декором/dxf/17.24.1011 - 3mm - 1pc_Change 1.dxf
Мангал с декором/dxf/17.24.1006 - 1mm - 1pc.dxf
Мангал с декором/dxf/17,24,1009 - 2mm - 2pc.dxf
Мангал с декором/dxf/17.24.1001-01 - 3mm - 1pc.dxf
Мангал с декором/dxf/17.24.1003 - 3mm - 1pc.dxf
Мангал с декором/dxf/17.24.1007 - 3mm - 4pc.dxf
Мангал с декором/dxf/17.24.1003-01 - 3mm - 1pc.dxf
Мангал с декором/dxf/17.24.1002 - 3mm - 1pc.dxf
Мангал с декором/dxf/17.24.1008 - 3mm - 4pc.dxf
Мангал с декором/dxf/17.24.1010 - 2mm - 1pc.dxf
Мангал с декором/Направляющая для зольника _ 17.24.1009.m3d
Мангал с декором/Боковая сторона _ 17.24.1003.m3d
Мангал с декором/Ножка (ребро жесткости) _ 17.24.1008.m3d
Мангал с декором/Ограничитель _ 17.24.1010.m3d
Мангал с декором/Наставная полка _ 17.24.1005.m3d
Мангал с декором/Пруток 10мм _ 17.24.1012.m3d
Мангал с декором/Мангал с декором _ 17.24.1000.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
