Мангал сборный с ножками

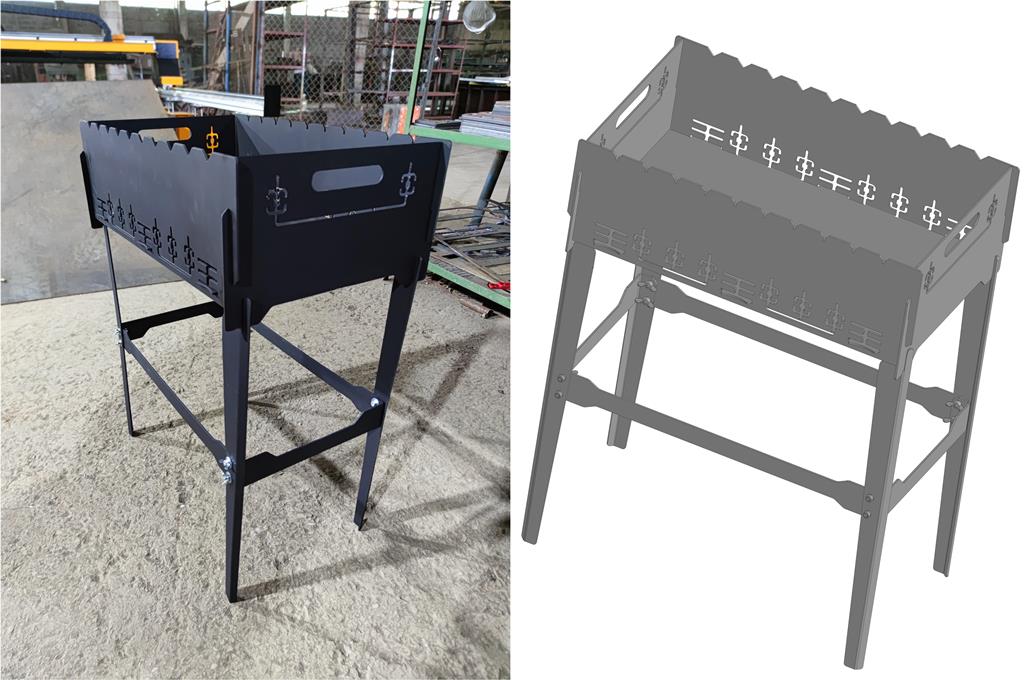

Мангал сборный с рабочей зоной 550х330 и регулируемой высотой днища, 135, 150, 165 мм. Изготавливается мангал из стального листа толщиной 3 мм. Сборка мангала осуществляется за счет пазов, ножки собираются при помощи винтов и гаек (барашек). Габаритные размеры мангала в сборе составят (ШхДхВ) 360х580х745 мм.

Состав: 3D сборка, отдельная деталировка, dxf файлы, для работы со станками плазменной резки с ЧПУ.

Софт: КОМПАС-3D 21

Файлы:
МС-00.000 СБ - Мангал/
МС-00.000 СБ - Мангал/МС-00.002-01 - Стенка.m3d
МС-00.000 СБ - Мангал/МС-00.000 СБ - Мангал.a3d
МС-00.000 СБ - Мангал/МС-00.002 - Стенка.m3d
МС-00.000 СБ - Мангал/IMG_20230518_164119.jpg
МС-00.000 СБ - Мангал/МС-00.003 - Дно.m3d
МС-00.000 СБ - Мангал/МС-00.001 - Стенка.m3d
МС-00.000 СБ - Мангал/МС-00.004-01 - Ножка.m3d
МС-00.000 СБ - Мангал/МС-00.006 - Перемычка.m3d
МС-00.000 СБ - Мангал/IMG_20230518_164142.jpg
МС-00.000 СБ - Мангал/МС-00.004 - Ножка.m3d
МС-00.000 СБ - Мангал/DXF/
МС-00.000 СБ - Мангал/DXF/Кочерга 3 мм (2 шт.).dxf
МС-00.000 СБ - Мангал/DXF/Стенка К.В3 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/Ножка В3 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.005 - Перемычка.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.002-01 - Стенка.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.003 - Дно.dxf
МС-00.000 СБ - Мангал/DXF/Перемычка К.В3 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/Дно 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.004 - Ножка.dxf
МС-00.000 СБ - Мангал/DXF/Стенка Д.В3 3 мм (без пазов на шампур).dxf
МС-00.000 СБ - Мангал/DXF/МС-00.002 - Стенка.dxf
МС-00.000 СБ - Мангал/DXF/Перемычка Д.В3 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/Стенка Д.В3 3 мм.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.001 - Стенка.dxf
МС-00.000 СБ - Мангал/DXF/МС-00.006 - Перемычка.dxf
МС-00.000 СБ - Мангал/МС-00.005 - Перемычка.m3d
