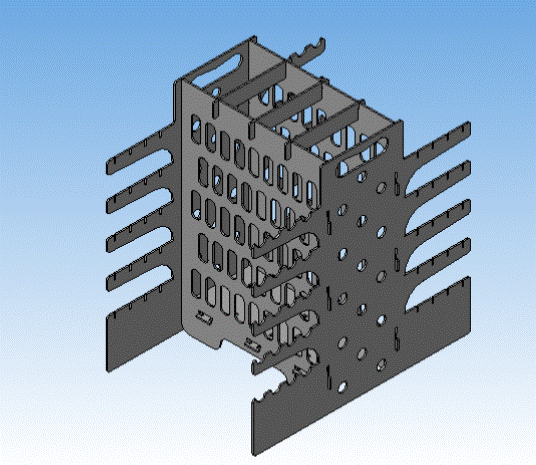

Мангал вертикальный разборный
Изготовлен из листа стали 5 мм
Габаритные размеры 775x465x320 мм
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал вертикальный разборный 775x465x320 мм
Мангал вертикальный разборный 775x465x320 мм
0
80
8939
84
5
80
Автор
penni
Дата
25.06.2018
Язык
Русский
Состав

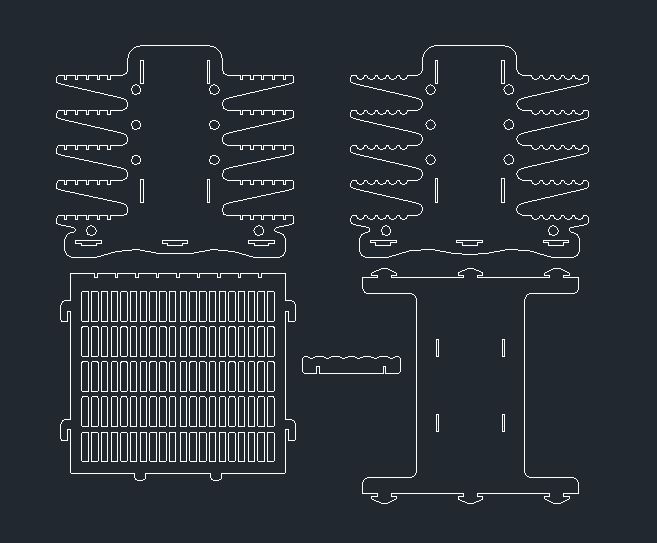

3D Сборка, выкройка
Софт
КОМПАС-3D 16sp1
Как открыть?
Содержимое архива
-
Разборный вертикальный мангал
-
Фрагмент.frw
-
Сборка На гриле.jpg
-
13.m3d
-
Сборка Подставка.a3d
-
09.m3d
-
04.m3d
-
02.m3d
-
05.m3d
-
Сборка На шампуре.jpg
-
Фрагмент.dxf
-
01.m3d
-
Сборка.a3d
-
11.m3d
-
10.m3d
-
Сборка На гриле.a3d
-
08.m3d
-
07.m3d
-
06.m3d
-
Сборка На шампуре.a3d
-
12.m3d
-
Сборка На гриле и на шампуре.a3d
-
Сборка На гриле и на шампуре.jpg
-
Фрагмент.dwg
-
03.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
5
В том виде, как он есть, лапы для решетки не встанут. Пришлось доработать и выкинуть две детали и убрать лишний крепеж. Плюсом, уменьшил толщину деталей до 4 мм. что позволило уменьшить вес до 20 кг.
Не понял. Мангал рабочий или нет? Что исполнено неправильно?
Добрый день!
Данный мангал был разработан в компании Эдельвейс Групп. Было сделано множество опытных моделей, проведено куча испытаний. Вы просто скопировали нашу модель. Вы даже объяснить не сможете выбор примененных решений. Несколько моментов исполнены не правильно, вы не увидели нашу идею до конца. Не портите людям ощущения от использования вертикальных мангалов.
какая толщина металла, файлы скачал там информации не увидел
ну вроде в описании написано, да в 3д все четко видно. 5 мм
