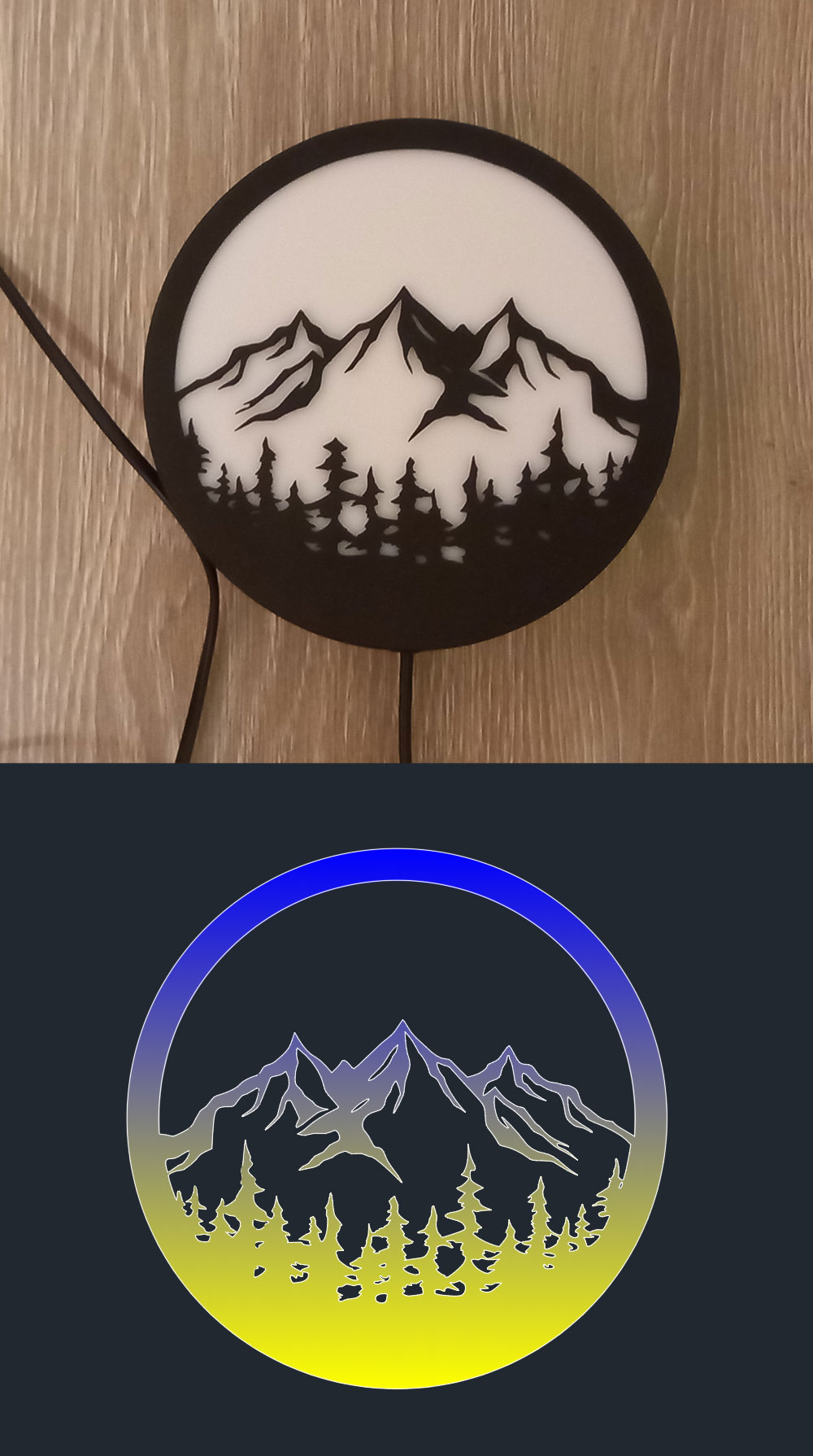

Ночной светильник Горы. Диаметр: 170 мм.,ширина обечайки: 51 мм. Лицевую и заднюю панель лучше всего резать из металла толщиной 2 мм. Внутри светильника установлен кронштейн под патрон с цоколем Е14 (миньон), при желании можно переделать под светодиодную ленту.Шнур питания заведён снизу через резиновое уплотнение. Плексигласовый рассеиватель приклеен к лицевой панели изнутри на клей. Светильник окрашен порошковой краской "чёрный муар". Порядок сборки:
1. Установить втяжные гайки в "уши".
2. Прикрутить "уши" к задней панели винтами М4.
3. Надеть обечайку на заднюю панель и приварить "уши" по месту к обечайке.
4. Открутить заднюю панель и приварить обечайку к лицевой панели.
5. После покраски вклеить отражатель из плексигласа.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Ночник "Горы"
Ночник "Горы"
0
11
346
4
0
20
Автор
Дмитрий
Дата
28.12.2021
Язык
Русский
Состав
Раскрой и деталировка
Софт
AutoCAD 2017
Как открыть?
Содержимое архива
-
Ночник
-
-
Обечайка.ipt
-
Обечайка .dxf
-
Ухо под втяжную гайку.ipt
-
Лицевая панель.ipt
-
Рассеиватель из плексигласа.dxf
-
Задняя панель.dxf
-
Ухо под втяжные гайки.dxf
-
Задняя панель.ipt
-
Кронштейн крепления патрона.ipt
-
Рассеиватель из плексигласа.ipt
-
Кронштейн крепления патрона.dxf
-
Лицевая панель.dxf
-
