Печь для бани 750х750х650мм

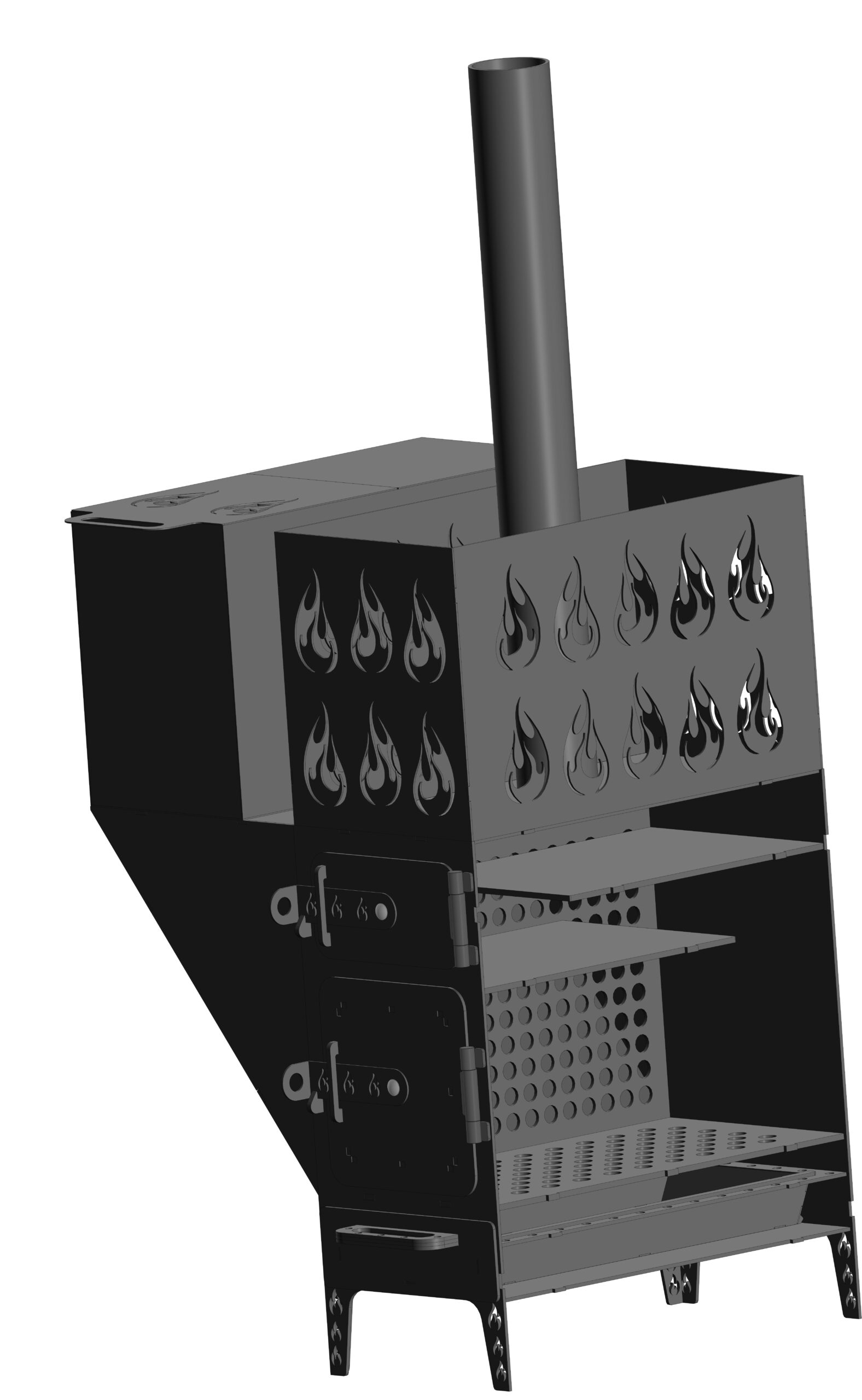

Печь для бани: Высота 750мм, ширина 750мм (350мм сама печь), глубина 650мм. Из листового металла толщиной 2, 3, 5, 8 мм, только лазер и сварка. Колосник 8мм, стенки 5мм. Бак 75 литров. Вес 187 кг. Легка в сборке. Есть возможность перестановки полки с баком в другую сторону.

Состав: 3Д модели деталей и сборочных единиц, раскрой для лазера

Софт: КОМПАС-3D 20

Файлы:
Печь для бани 750х750х650мм/
Печь для бани 750х750х650мм/Стопор.m3d
Печь для бани 750х750х650мм/Полка.m3d
Печь для бани 750х750х650мм/Крышка бака.m3d
Печь для бани 750х750х650мм/Боковина с перфорацией.m3d
Печь для бани 750х750х650мм/Перегородка.m3d
Печь для бани 750х750х650мм/Крышка ящика.m3d
Печь для бани 750х750х650мм/List 5mm List2.dxf
Печь для бани 750х750х650мм/Дверь.m3d
Печь для бани 750х750х650мм/Печь 750х750х650мм.jpg
Печь для бани 750х750х650мм/List 3mm.dxf
Печь для бани 750х750х650мм/List 3mm.frw
Печь для бани 750х750х650мм/Ящик.a3d
Печь для бани 750х750х650мм/Дверь бака.m3d
Печь для бани 750х750х650мм/Стенка задняя.m3d
Печь для бани 750х750х650мм/Направляющая.m3d
Печь для бани 750х750х650мм/Печь для бани 750х750х650мм.a3d
Печь для бани 750х750х650мм/Засов.m3d
Печь для бани 750х750х650мм/Ограничитель засова.m3d
Печь для бани 750х750х650мм/Ограничитель.m3d
Печь для бани 750х750х650мм/Бак.a3d
Печь для бани 750х750х650мм/Буртик.m3d
Печь для бани 750х750х650мм/Ребро.m3d
Печь для бани 750х750х650мм/Стенка передняя.m3d
Печь для бани 750х750х650мм/Боковина.m3d
Печь для бани 750х750х650мм/Ручка.m3d
Печь для бани 750х750х650мм/Засов.a3d
Печь для бани 750х750х650мм/Дно бака.m3d
Печь для бани 750х750х650мм/List 5mm List1.frw
Печь для бани 750х750х650мм/Лист.m3d
Печь для бани 750х750х650мм/Стенка ящика.m3d
Печь для бани 750х750х650мм/Упор жалюзи.m3d
Печь для бани 750х750х650мм/Стенка бака.m3d
Печь для бани 750х750х650мм/List 8mm.dxf
Печь для бани 750х750х650мм/List 8mm.frw
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/ПМ-1 01.00.151 - Ось.m3d
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/ПМ-1 01.00.152 - Втулка.m3d
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/ПМ-1 01.00.153 - Пластина.m3d
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/ПМ-1 01.00.150 - Шарнир.a3d
Печь для бани 750х750х650мм/ПМ-1 01.00.150 - Шарнир/ПМ-1 01.00.154 - Пластина.m3d
Печь для бани 750х750х650мм/List 5mm List1.dxf
Печь для бани 750х750х650мм/Лист корзины.m3d
Печь для бани 750х750х650мм/List 5mm List2.frw
Печь для бани 750х750х650мм/Стенка бака передняя.m3d
Печь для бани 750х750х650мм/Дверь.a3d
Печь для бани 750х750х650мм/Косынка.m3d
Печь для бани 750х750х650мм/Крышка.m3d
Печь для бани 750х750х650мм/Труба.m3d
Печь для бани 750х750х650мм/List 2mm.frw
Печь для бани 750х750х650мм/Торец ящика.m3d
Печь для бани 750х750х650мм/Лист корзины боковой.m3d
Печь для бани 750х750х650мм/Дверь малая.m3d
Печь для бани 750х750х650мм/Дно.m3d
Печь для бани 750х750х650мм/Дно ящика.m3d
Печь для бани 750х750х650мм/Колосник.m3d
Печь для бани 750х750х650мм/Дверь малая.a3d
Печь для бани 750х750х650мм/List 2mm.dxf
