Печь для казана 80 литров, с зольником съемной трубой, и колосниками

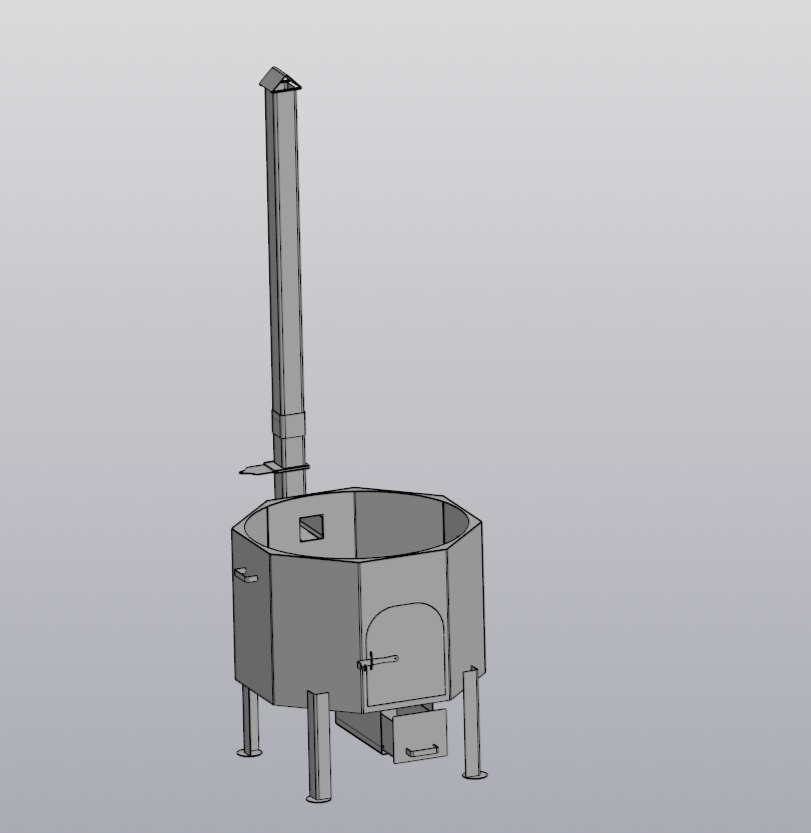

Печка для казана 80 литров из стали 3мм с шиберной заслонкой
Так же применена арматура для колосников,
труба 80х2 для дымохода.
В комплекте архива  будет папка с скриншотами , где обращено внимание на основные узлы для сборки. Так же чертеж DXF с раскроем .

Состав: 3D сборка , детали , dxf чертеж для лазерной резки ,скриншоты основных улов с пояснением сборки

Софт: КОМПАС-3D V21

Файлы:
Боковая стенка печи.m3d
Боковая стенка с дверцей.m3d
верх печки.m3d
дверца зольника.m3d
дно.m3d
ДОМИК НА ВЕРХ ТРУБЫ.m3d
задняя стенка зольного ящика.m3d
закрывашка.m3d
зольный ящик чаша.m3d
Кожух зольника.m3d
колосник из 12мм прутка.m3d
КОЛОСННИК ИЗ 14ММ.m3d
корпус шиберной заслонки.m3d
косынка трубы.m3d
кружок ножки 80 мм.m3d
Крючек зажима.m3d
направляющая ящика.m3d
ножка 4 шт 3мм 350.m3d
огранечитель задвижки.m3d
пластина крепления трубы.m3d
ПОЛКА КОЛОСНИКА.m3d
проставка 5мм дл шибера.m3d
раскрой как я вижу.dxf
раскрой как я вижу.frw
ручка.m3d
сборка верхней трубы.a3d
Сборка зольника.a3d
Сборка зольный ящик.a3d
сборка ножка.a3d
сборка печь.a3d
Сборка трубы с шиберной заслонкой.a3d
Стенка кожуха зольник.m3d
труба 1100 80х2.m3d
труба 150 мм.m3d
труба 200мм 45 гр.m3d
уголок верхний зольника.m3d
уголок стыковочный для трубы.m3d
чертеж для резки.frw
шиберная задвижка.m3d
эскизы.frw
Фотки с осн узлами/Дверца ящика зольника.png
Фотки с осн узлами/домик на верх трубы.png
Фотки с осн узлами/Кожух зольника зад.png
Фотки с осн узлами/Колосник в печке.jpeg
Фотки с осн узлами/Корпус зольного ящика.png
Фотки с осн узлами/косынка и труба.png
Фотки с осн узлами/Крепление ножек.png
Фотки с осн узлами/печка ложе под колосник.png
Фотки с осн узлами/сборка печь зад.jpg
Фотки с осн узлами/сборка печь зольник.jpg
Фотки с осн узлами/сборка печь зольник11.jpg
Фотки с осн узлами/сборка печь шибер.jpg
Фотки с осн узлами/сборка печь.jpg
Фотки с осн узлами/труба 1100.jpeg
Фотки с осн узлами/труба с шиберн засл.png
Фотки с осн узлами/Укрепление днища.png
Фотки с осн узлами/Ящик зольный.png
