Подогреваемая купель фурако

0
17
1985
3
0
300

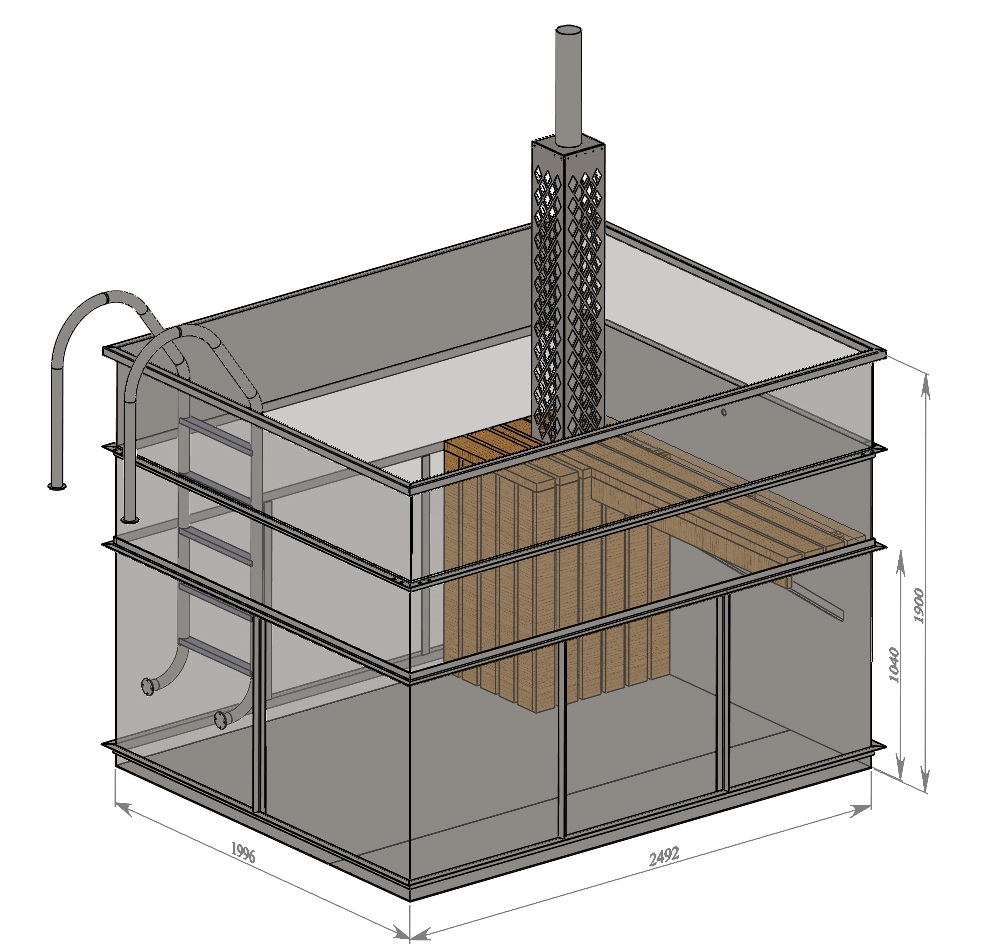

Чертежи на подогреваемую купель с печкой из нержавеющей стали, размеры ДхШхВ 2500х2000х1900 мм. Дно выполнено из Листа 5 мм, стены из листа 4 мм, печь с трубой изготавливаются из нержавеющего листа 4 мм, обрамление по периметру выполнены из уголка 40х40х4 мм. Традиционная купель Фурако представляет собой деревянную ёмкость круглой формы с перегородкой под дровяную топку, в одной части находятся скамейки, в другой - стальная печь. Я же предлагаю сделать все из металла, вырезать на лазере и обшить лишь необходимые места деревом.


Сообщить о проблеме
Дата
07.07.2022
Язык
Русский
Состав
Чертежи, раскрой металла, спецификации, 3D Сборка без истории построегния
Софт
КОМПАС-3D 17 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Купель подогреваемая ФУРАКО без печки.IGS Купель подогреваемая ФУРАКО без печки.IGS
      • icon-Купель подогреваемая ФУРАКО без печки и уголков.IGS Купель подогреваемая ФУРАКО без печки и уголков.IGS
      • icon-Купель подогреваемая ФУРАКО с печью всборе.IGS Купель подогреваемая ФУРАКО с печью всборе.IGS
      • icon-Колосниковая решетка Лист 12 мм.DXF Колосниковая решетка Лист 12 мм.DXF
      • icon-Крышка золоудаления Дист 4 мм нерж.dxf Крышка золоудаления Дист 4 мм нерж.dxf
      • icon-Накладка правая внутрення для проема -02.DXF Накладка правая внутрення для проема -02.DXF
      • icon-Развертка - Дверка печи Лист 4 мм нерж-1шт.DXF Развертка - Дверка печи Лист 4 мм нерж-1шт.DXF
      • icon-Развертка - Заглушка для ящика золоудаления Лист 2,5 мм.dxf Развертка - Заглушка для ящика золоудаления Лист 2,5 мм.dxf
      • icon-Развертка - Крышка Печи Лист 4мм нерж-1шт.DXF Развертка - Крышка Печи Лист 4мм нерж-1шт.DXF
      • icon-Развертка - Крючок для ручки на печь Лист 4 мм нерж-1шт.DXF Развертка - Крючок для ручки на печь Лист 4 мм нерж-1шт.DXF
      • icon-Развертка - Накладка верхняя внутрення для проема.DXF Развертка - Накладка верхняя внутрення для проема.DXF
      • icon-Развертка - Накладка декоративная на трубу Лист 4 мм нерж-4шт.DXF Развертка - Накладка декоративная на трубу Лист 4 мм нерж-4шт.DXF
      • icon-Развертка - Накладка левая внутрення для проема.DXF Развертка - Накладка левая внутрення для проема.DXF
      • icon-Развертка - Накладка нижняя внутрення для проема.DXF Развертка - Накладка нижняя внутрення для проема.DXF
      • icon-Развертка - П-образка верхняя для крепления накладки Лист 4 мм нерж-1шт.DXF Развертка - П-образка верхняя для крепления накладки Лист 4 мм нерж-1шт.DXF
      • icon-Развертка - Платик 80х80 Лист 4 мм нерж-4шт.DXF Развертка - Платик 80х80 Лист 4 мм нерж-4шт.DXF
      • icon-Развертка - Поддон для золоудаления основа.dxf Развертка - Поддон для золоудаления основа.dxf
      • icon-Развертка - Полка внутренняя Лист 12 мм черный-2шт.DXF Развертка - Полка внутренняя Лист 12 мм черный-2шт.DXF
      • icon-Развертка - Раскос для лавки 2-2шт .DXF Развертка - Раскос для лавки 2-2шт .DXF
      • icon-Развертка - Ручка для дверки на печь гнутая Лист 4 мм -1шт .DXF Развертка - Ручка для дверки на печь гнутая Лист 4 мм -1шт .DXF
      • icon-Развертка - Ручка на ящик для золоудаления Лист 4 мм нерж.dxf Развертка - Ручка на ящик для золоудаления Лист 4 мм нерж.dxf
      • icon-Развертка - Стенка боковая печи Лист 4мм-2шт.DXF Развертка - Стенка боковая печи Лист 4мм-2шт.DXF
      • icon-Развертка - Стенка задняя Лист 4 мм-1 шт.DXF Развертка - Стенка задняя Лист 4 мм-1 шт.DXF
      • icon-Развертка - Уголок 40х40 Лист 4 мм L=300 мм-4шт.DXF Развертка - Уголок 40х40 Лист 4 мм L=300 мм-4шт.DXF
      • icon-Развертка - Уголок 40х40х3. L=520  без скосов мм-1шт .DXF Развертка - Уголок 40х40х3. L=520 без скосов мм-1шт .DXF
      • icon-Развертка - Уголок 40х40х3. L=656 без скосов мм  -1 шт.DXF Развертка - Уголок 40х40х3. L=656 без скосов мм -1 шт.DXF
      • icon-Развертка - Уголок 40х40х3. L=700 мм -3 шт SLDPRT.DXF Развертка - Уголок 40х40х3. L=700 мм -3 шт SLDPRT.DXF
      • icon-Развертка - Уголок 40х40х3. L=700 мм отв с 2 х сторон-1шт.DXF Развертка - Уголок 40х40х3. L=700 мм отв с 2 х сторон-1шт.DXF
      • icon-Развертка - Уголок 40х40х3. L=800 мм -3шт.DXF Развертка - Уголок 40х40х3. L=800 мм -3шт.DXF
      • icon-Развертка - Уголок 40х40х3. L=800 мм  с 2 отв-1шт .DXF Развертка - Уголок 40х40х3. L=800 мм с 2 отв-1шт .DXF
      • icon-Развертка - Уголок 40х40х4 L=590 мм  — 2шт.DXF Развертка - Уголок 40х40х4 L=590 мм — 2шт.DXF
      • icon-Развертка - Уголок 40х40х4 Лист нерж L= 63мм-1шт.DXF Развертка - Уголок 40х40х4 Лист нерж L= 63мм-1шт.DXF
      • icon-Развертка - Уголок 40х40х4 Лист нерж L= 100мм -2шт.DXF Развертка - Уголок 40х40х4 Лист нерж L= 100мм -2шт.DXF
      • icon-Развертка - Уголок 40х40х4 Лист нерж L= 260мм-3шт .DXF Развертка - Уголок 40х40х4 Лист нерж L= 260мм-3шт .DXF
      • icon-Развертка - Уголок 40х40х4. L=400 мм отв-2шт .DXF Развертка - Уголок 40х40х4. L=400 мм отв-2шт .DXF
      • icon-Развертка - Уголок верхний для крепления накладки Лист 4 мм нерж -2шт.DXF Развертка - Уголок верхний для крепления накладки Лист 4 мм нерж -2шт.DXF
      • icon-Развертка - Уголок верхний для крепления накладки Лист 4 мм нерж -2шт.frw.bak.dxf Развертка - Уголок верхний для крепления накладки Лист 4 мм нерж -2шт.frw.bak.dxf
      • icon-Развертка - Уголок крепления доски на обрешетку-4шт.DXF Развертка - Уголок крепления доски на обрешетку-4шт.DXF
      • icon-Развертка - Уголок нижний для крепления декоративной накладки Лист 4 мм нерж-4шт.DXF Развертка - Уголок нижний для крепления декоративной накладки Лист 4 мм нерж-4шт.DXF
      • icon-Развертка - Фартук внешний для топки.DXF Развертка - Фартук внешний для топки.DXF
      • icon-Развертка - Фартук внешний для топки Лист 4 мм -1шт.DXF Развертка - Фартук внешний для топки Лист 4 мм -1шт.DXF
      • icon-Раскрой Лист 3,0 мм №2.dxf Раскрой Лист 3,0 мм №2.dxf
      • icon-Раскрой Лист 4,0 мм на всю печь.dxf Раскрой Лист 4,0 мм на всю печь.dxf
      • icon-Стенка передняя Лист 4 мм -1шт.DXF Стенка передняя Лист 4 мм -1шт.DXF
    • icon-Бассейн с печкой всборе 1.JPG Бассейн с печкой всборе 1.JPG
    • icon-Бассейн с печкой всборе с лестницей и лавкой(2).jpg Бассейн с печкой всборе с лестницей и лавкой(2).jpg
    • icon-Купель подогреваемая ФУРАКО _ 0257.01.00.000.cdw Купель подогреваемая ФУРАКО _ 0257.01.00.000.cdw
    • icon-Купель подогреваемая ФУРАКО _ 0257.01.00.000.spw Купель подогреваемая ФУРАКО _ 0257.01.00.000.spw
    • icon-Купель подогреваемая ФУРАКО без печки.cdw Купель подогреваемая ФУРАКО без печки.cdw
    • icon-Купель подогреваемая ФУРАКО без печки _ 0257.01.00.000-01.spw Купель подогреваемая ФУРАКО без печки _ 0257.01.00.000-01.spw
    • icon-Купель подогреваемая ФУРАКО с печью всборе _ 0257.00.00.000.cdw Купель подогреваемая ФУРАКО с печью всборе _ 0257.00.00.000.cdw
    • icon-Печь всборе с трубой _ 0257.02.00.000.cdw Печь всборе с трубой _ 0257.02.00.000.cdw
    • icon-Печь всборе с трубой _ 0257.02.00.000.spw Печь всборе с трубой _ 0257.02.00.000.spw
    • icon-Ручка 220х35 мм _ 0257.01.02.002.cdw Ручка 220х35 мм _ 0257.01.02.002.cdw
    • icon-Труба Ду20х3,2 ГОСТ 3262-75 L=50 мм _ 0257.01.00.013.cdw Труба Ду20х3,2 ГОСТ 3262-75 L=50 мм _ 0257.01.00.013.cdw
    • icon-Труба Ду40х3,0 ГОСТ 3262-75 L=100 мм _ 0257.01.00.014.cdw Труба Ду40х3,0 ГОСТ 3262-75 L=100 мм _ 0257.01.00.014.cdw
    • icon-Уголок 40х40х4,0  ГОСТ 8509-93 L=2580  с отверстиями _ 0257.01.00.008.cdw Уголок 40х40х4,0 ГОСТ 8509-93 L=2580 с отверстиями _ 0257.01.00.008.cdw
    • icon-Уголок 40х40х4,0  ГОСТ 8509-93 L=2580  с отверстиями _ 0257.01.00.009.cdw Уголок 40х40х4,0 ГОСТ 8509-93 L=2580 с отверстиями _ 0257.01.00.009.cdw
    • icon-Ящик для золоудаления всборе _ 0257.02.01.000.cdw Ящик для золоудаления всборе _ 0257.02.01.000.cdw
    • icon-Ящик для золоудаления всборе _ 0257.02.01.000.spw Ящик для золоудаления всборе _ 0257.02.01.000.spw
