Разборный закрытый мангал с задвижками

Мангал выполнен из 3мм листовой стали, размер жаровни 400x300x160.
Мангал с закрываемым поддувалом обладает всеми достоинствами обычного мангала без дырок, а именно:
- спокойное и контролируемое поведение угля, наименее зависящее от ветра
Кроме того, такой мангал обладает рядом новых полезных свойств, которыми не обладает обычный мангал без дырок:
- облегчение розжига угля
- сквозь отверстия осыпается зола, мелкая фракция углей и угольная пыль, затрудняющие горение углей
- при закрытом поддувале, воздушая камера, образованная между днищем и вторым дном, обеспечивает теплоизоляцию горящего угольного слоя снизу и уменьшает унос тепла ветром, что способствует экономному расходу угля и его стабильному и спокойному горению.

Состав: Вид общий, Деталировка, 3D-модель. Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Модели для станков ЧПУ / Разборный закрытый мангал с задвижками

Мангал с задвижками\DXF\Вторая стенка.dxf
Мангал с задвижками\DXF\Второе дно.dxf
Мангал с задвижками\DXF\Задвижка 2.dxf
Мангал с задвижками\DXF\Задвижка.dxf
Мангал с задвижками\DXF\Первая стенка.dxf
Мангал с задвижками\DXF\Первое дно.dxf
Мангал с задвижками\DXF\Третья стенка.dxf
Мангал с задвижками\DXF\Четвертая стенка.dxf
Мангал с задвижками\Вторая стенка.m3d
Мангал с задвижками\Второе дно.m3d
Мангал с задвижками\Задвижка 2.m3d
Мангал с задвижками\Задвижка.m3d

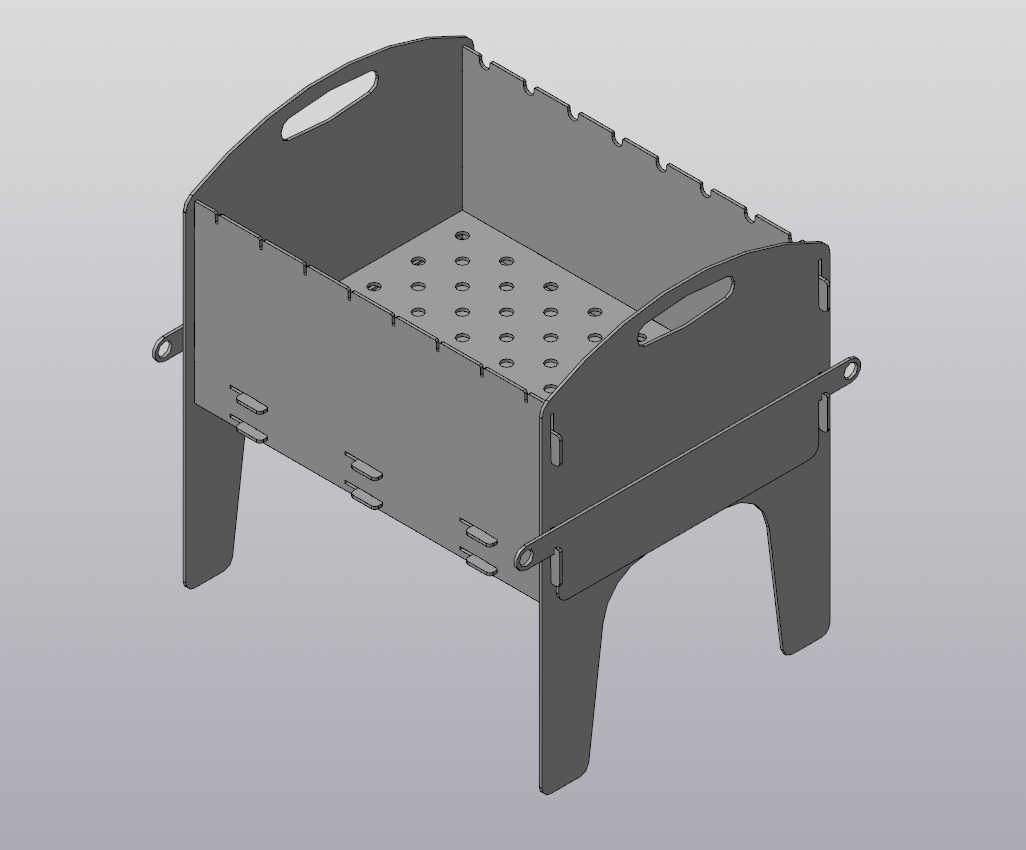

Мангал с задвижками\картинка.png
Мангал с задвижками\Первая стенка.m3d
Мангал с задвижками\Первое дно.m3d
Мангал с задвижками\Сборка.a3d
Мангал с задвижками\Третья стенка.m3d
Мангал с задвижками\Четвертая стенка.m3d
Мангал с задвижками\DXF
Мангал с задвижками
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

После первого использования выгибает второе дно с отверстиями и мангал без молотка и мата не разобрать, с последующей сборкой уже проблемно.
