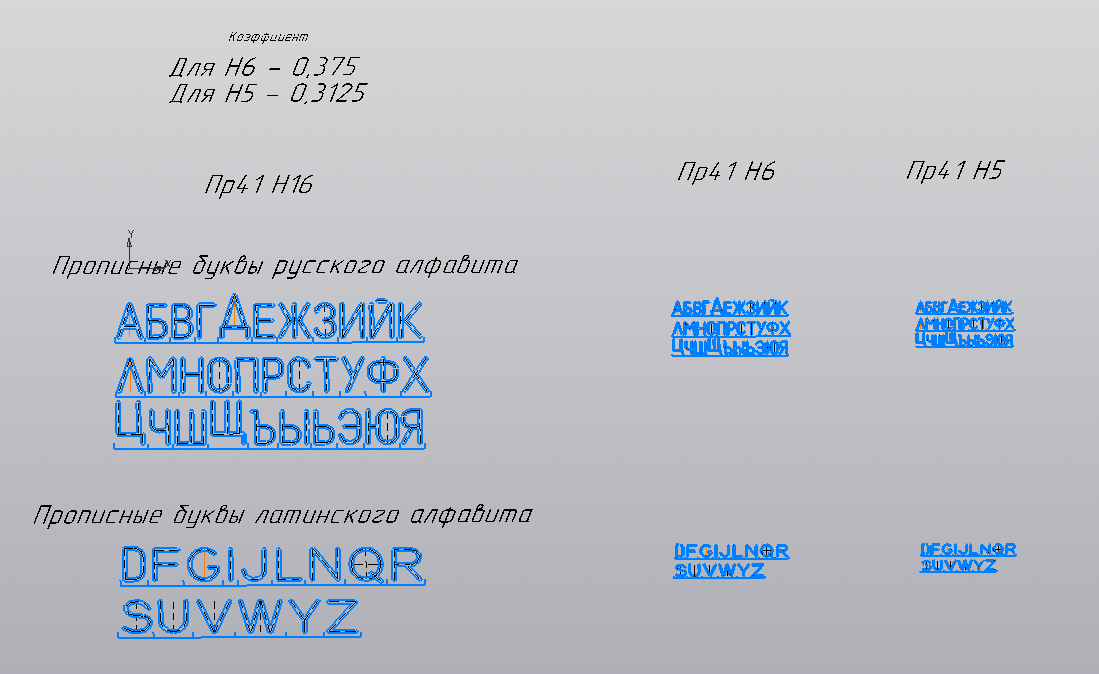

Файл Компас-3D с русским и латинским алфавитами - Прописные буквы Пр41 - ГОСТ 26.008-85 Н16, Н6, Н5.
КАК ИСПОЛЬЗОВАТЬ. Заходите в эскиз и копируете нужные вам буквы (Синие линии) вместе с линией под ними - это толщина между буквами по ГОСТ. Тем самым, можете составить нужную Вам гравировку.
Работа представлена в формате m3d и frw - открывайте по личному удобству.
У меня на предприятии обычный шрифт используется, поэтому я его сделал и выложил, вдруг кому ещё надо будет. Расскажите, какой ещё чаще всего выбирается и я попробую его запилить
1. Можете пояснить зачем это именно в m3d и cdw? Может лучше сделать бесплатные шрифты по данному ГОСТу? В интернете нашёл только Пр3, но он тоже не лучшего качества. 2. В m3d у вас различный мусор по сторонам (линии) 3. Буквы пляшут, почему Д полезла вверх, или Щ? Может быть сместить по верхней оси сделать? Они же вниз свисают, а не вверх.
Так или иначе, придётся выдергивать отдельные буквы и расставлять их уже в нужную гравировку и т.д. Интервалы указаны - облегчение. Штриховые линии оставил для того, чтобы человек мог быстрее свериться с ГОСТом и понять, что буквы получились/не получились (но вроде проверял каждую. Выделить нужные линии - дело 5 секунд.
Я когда делаю гравировку на чертеже просто выбираю в компасе "Надпись" и пишу текст. Потом его выдавливаю на условные 0.01 мм. Зачем мне вставлять данные буквы из вашего шаблона не очень понимаю, для кого это удобно? Или это некий какой-то трафарет для чего-то другого? Единственная проблема записи текста в том, что шрифты по данному ГОСТу качественные бесплатно не найти, плюс сама гравировка насколько я знаю - надо покупать дорогую форму. Последнее время не встречаю предприятий которые юзают официальный гравировочный шрифт, либо делают Ариал, либо гостовский чертёжный. У меня не то что претензии, а просто вопросы для чего))
1) Мне удобнее было чертить в режиме детали, так же есть и фрагмент. С этим вопросов быть не должно, так как каждый делает как ему удобнее. 2) Так же, буквы сделаны по ГОСТу как на картинках, поэтому буквы "Д", "Щ" и тд стоят выше, я посчитал для себя оставить их так. 3) Много линий - размеры, в которых находится буква - опять же из ГОСТа, посмотрите внимательно сами. Могу залить доп файл без всех этих линий, но людям придётся находить межбуквенные интервалы тогда самостоятельно. П. С. Латинская S получилась корявой, советую её самостоятельно перечертить. По ГОСТу не особо выходит у меня её сделать.
