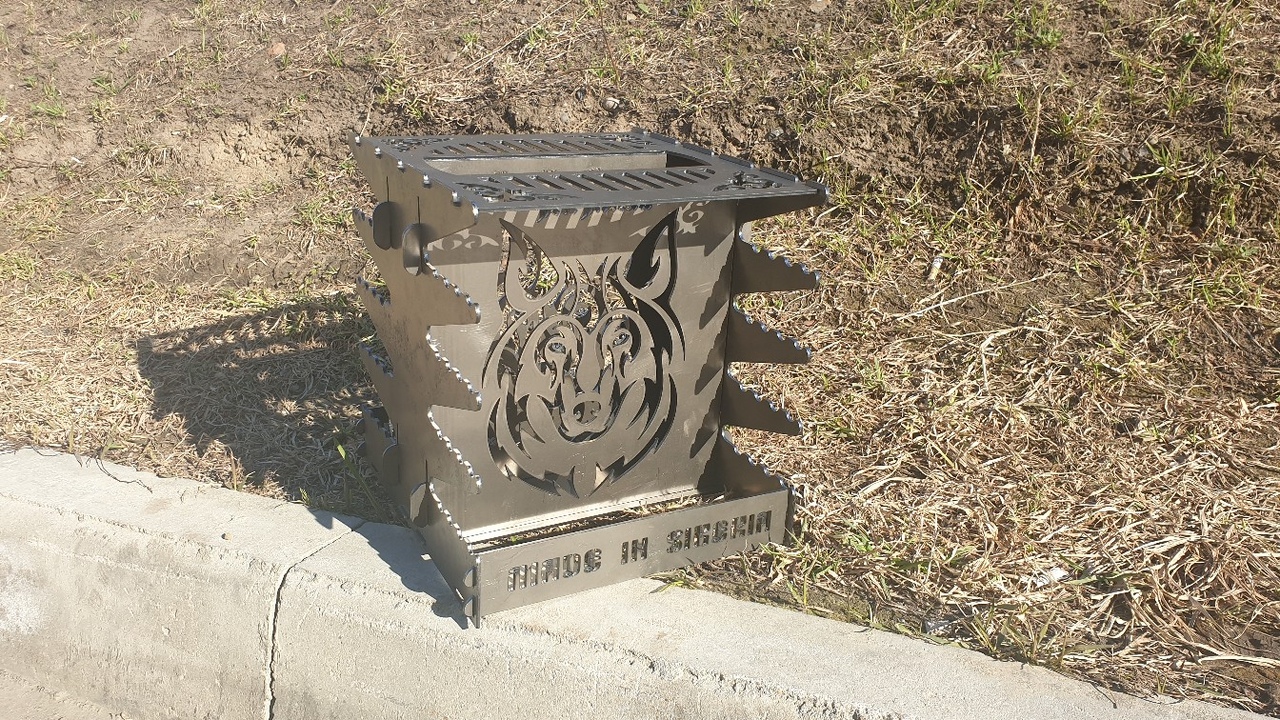

Вертикальный мангал "Волк"

Мангал выполнен из стали 3 мм. Макет полностью готов к плазменной резке. Вертикальный мангал считается экологически чистым. Раскрой сделан таким образом чтобы потратить как можно меньше металла.

Состав: 1 деталь, 2 деталь, 3 деталь, 4 деталь, 5 деталь, раскрой 3 мм Язык документа

Софт: CorelDRAW 18

Файлы:

Каталог / Модели для станков ЧПУ / Вертикальный мангал "Волк"

2 ⠫.dxf
3 ⠫.dxf
4 ⠫.dxf
5 ⠫.dxf
Раскрой
1 ⠫.dxf
