Фундамент под молниеотвод

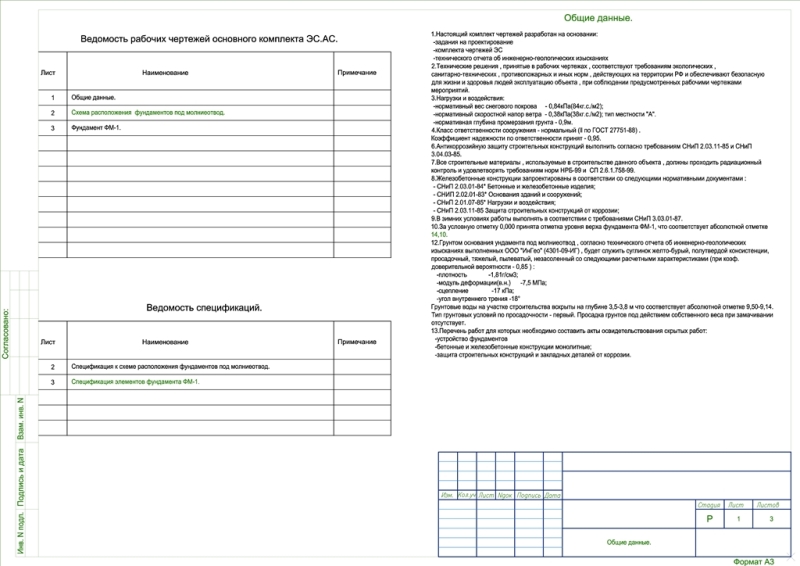

1.Настоящий комплект чертежей разработан на основании:
-задания на проектирование
-комплекта чертежей ЭС
-технического отчета об инженерно-геологических изысканиях
2.Технические решения , принятые в рабочих чертежах , соответствуют требованиям экологических , санитарно-технических , противопожарных и иных норм , действующих на территории РФ и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта , при соблюдении предусмотренных рабочими чертежами мероприятий.
3.Нагрузки и воздействия:
-нормативный вес снегового покрова - 0,84кПа(84кг.с./м2);
-нормативный скоростной напор ветра - 0,38кПа(38кг.с./м2); тип местности "А".
-нормативная глубина промерзания грунта - 0,9м.
4.Класс ответственности сооружения - нормальный (ll по ГОСТ 27751-88) .
Коэффициент надежности по ответственности принят - 0,95.
6.Антикоррозийную защиту строительных конструкций выполнить согласно требованиям СНиП 2.03.11-85 и СНиП 3.04.03-85.
7.Все строительные материалы , используемые в строительстве данного объекта , должны проходить радиационный контроль и удовлетворять требованиям норм НРБ-99 и СП 2.6.1.758-99.
8.Железобетонные конструкции запроектированы в соответствии со следующими нормативными документами :
- СНиП 2.03.01-84* Бетонные и железобетонные изделия;
- СНИП 2.02.01-83* Основания зданий и сооружений;
- СНиП 2.01.07-85* Нагрузки и воздействия;
- СНиП 2.03.11-85 Защита строительных конструкций от коррозии;
9.В зимних условиях работы выполнять в соответствии с требованиями СНиП 3.03.01-87.
10.За условную отметку 0,000 принята отметка уровня верха фундамента ФМ-1, что соответствует абсолютной отметке 14,10.
12.Грунтом основания ундамента под молниеотвод , согласно технического отчета об инженерно-геологических изысканиях выполненных ООО "ИнГео" (4301-09-ИГ) , будет служить суглинок желто-бурый, полутвердой консистенции, просадочный, тяжелый, пылеватый, незасоленный со следующими расчетными характеристиками (при коэф. доверительной вероятности - 0,85 ) :
-плотность -1,81г/см3;
-модуль деформации(в.н.) -7,5 МПа;
-сцепление -17 кПа;
-угол внутреннего трения -18°
Грунтовые воды на участке строительства вскрыты на глубине 3,5-3,8 м что соответствует абсолютной отметке 9,50-9,14.
Тип грунтовых условий по просадочности - первый. Просадка грунтов под действием собственного веса при замачивании отсутствует.
13.Перечень работ для которых необходимо составить акты освидетельствования скрытых работ:
-устройство фундаментов
-бетонные и железобетонные конструкции монолитные;
