Проектирование ограждающих конструкций котлована при строительстве. ПАО "ММК" Комплекс коксовой батареи №12 (М39932.02.00-КЖ0). Узел А - пересечение корончатых балок и их усиление, конструкции котлована.
Основные характеристики:
1. Балка 1 (18850х1200х1000)
2. Балка 2 (21350х1200х1000)
3. Балка 3 (19950х800х1000)
4. Армирование: используемая стержневая арматура диаметром 28мм, хомуты 8мм, защитный слой для бетона 25-45мм.
- Главная -
- Чертежи -
- Строительство -

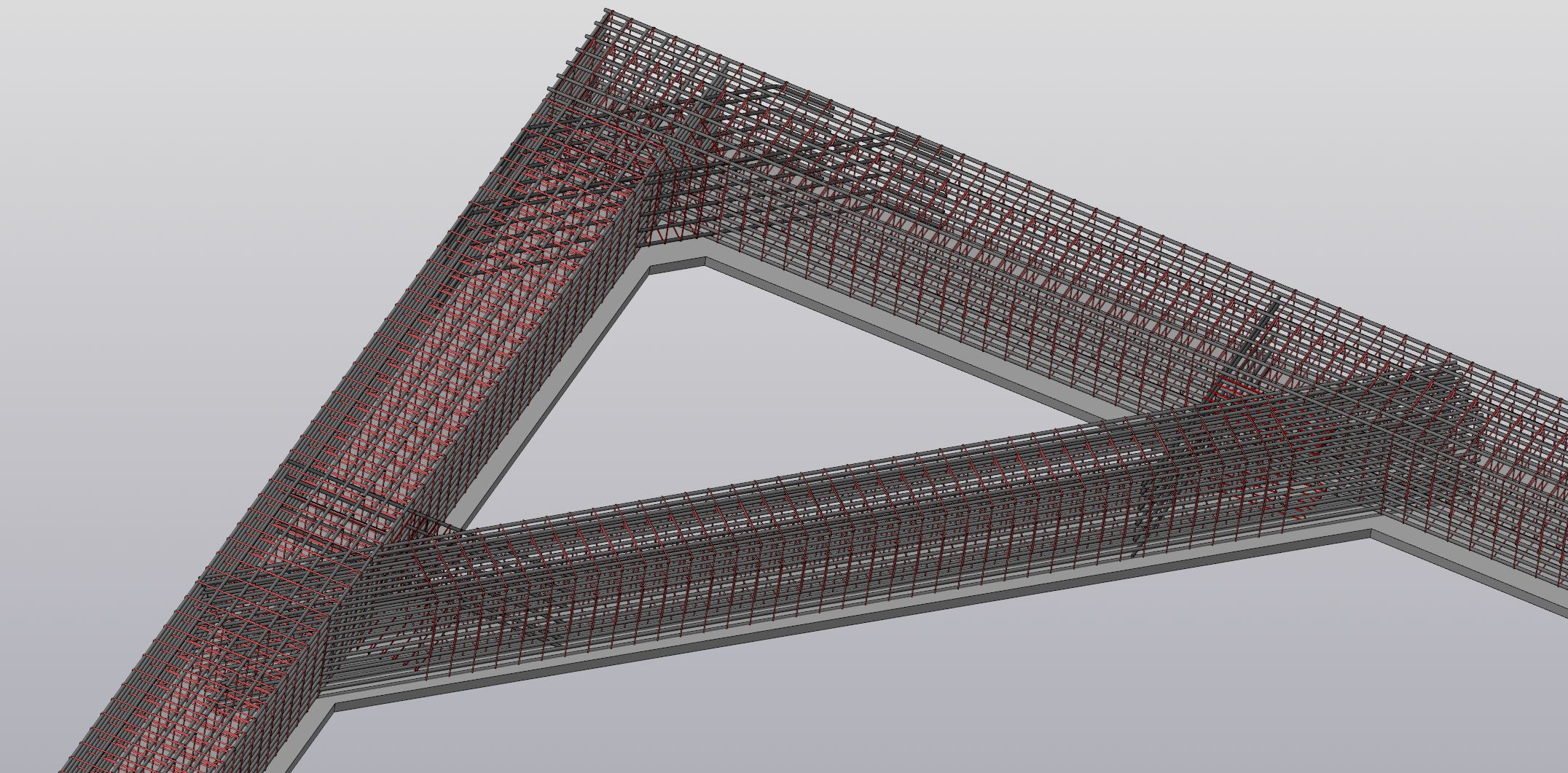

- 3D модель пересечения корончатых балок
3D модель пересечения корончатых балок
0
0
98
0
0
50
Сообщить о проблеме
Автор
Олександр Нестеренко
Дата
13.06.2023
Язык
Русский
Состав
3D модель корончатых балок, состоящих из отдельных элементов.
