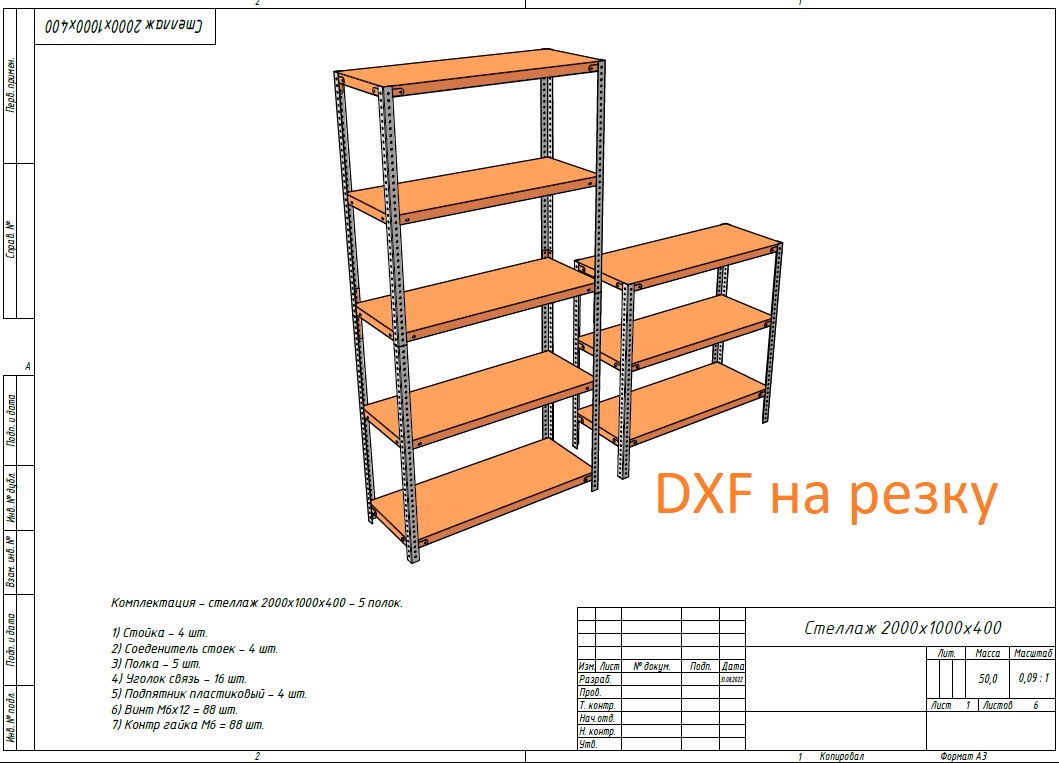

Стеллаж металлический под лазерную резки
Размер 2000х1000х400 мм - сталь толщиной 1.5 мм
Нагрузка на стеллаж до 1500 кг. равнораспределенного веса по полкам. (5 полок)
- Главная -
- Чертежи -
- Строительство -
- Торговое оборудование и рекламные конструкции -
- Стеллаж металлический универсальный под лазерную резки
Стеллаж металлический универсальный под лазерную резки
1
4
270
7
0
30
3D Модели
Металлоконструкции
Стеллаж
Стеллаж архивный
Стеллаж грузоподъемностью 1 т
стеллаж для плоских деталей больших диаметров
стеллаж на склад
Стеллаж производственный
Стеллаж производственный (кухонный)
стеллаж разборная
стеллажи
Стеллажи металлические
Стеллажи промышленные
Торговый стеллаж
торговый стеллаж для напитков и чипсов
Сообщить о проблеме
Автор
Дмитрий М
Дата
28.03.2025
Язык
Русский
Состав
STP DWG DXF
Софт
Inventor 2025
Как открыть?
Отзывов пока нет
Содержимое архива
-
1) Полка - сталь 1.0 мм - 5 шт..dxf
-
2) Ребро жесткости для полки - сталь 1.0 мм = 5 шт..dxf
-
3) Доп. связь стойки и полки - сталь 1.0 мм = 16 шт.dxf
-
4) Стойка - сталь 1.5 мм - 4 шт..dxf
-
5) Соеденитель 200х25 - сталь 1.5 мм = 4 шт.dxf
-
Жесткость - контактная сварка .ipt
-
Соеденитель 200х25.ipt
-
Стеллаж 2000х1000х400 - разборные стойки.pdf
-
Стеллаж 2000х1000х400 — копия.iam
-
Стеллаж 2000х1000х400.iam
-
Стеллаж 2000х1000х400.idw
-
Стеллаж 2000х1000х400.stp
-
Стойка 2000х25.ipt
-
Уголок.ipt
-
полка 1000х400.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
