АГЗС архитектурные решения

На территории существующей АЗС размещается модульный блок АГЗС, операторная существующая.
В качестве топливораздаточной колонки и резервуара хранения - запроектирован нестационарный модульный блок АГЗС, включающий в себя: наземный резервуар, топливораздаточную колонку, навес над ней и все необходимое оборудование, для самостоятельного функиционирования.
Общая платформа модуля имеет возвышение над поверхностью дорожного покрытия 0,2 м, размеры планформы 5,0х1,0
Внутренняя и наружная изоляция резервуара заводского исполнения.
Все металлические элементы креплений, должны быть подвергнуты антикоррозийной защите, в соответствии с "Указаниями по проектированию антикоррозийной защиты строительных конструкций".
Группы возгораемости и пределы огнестойкости принятых в проекте конструкций соответствуют требованиям СНиПа.
Проектом предусмотрено существующее асфальтовое покрытие всей площадки, по контуру бордюрный камень.
В помещении операторной предусмотреть пожарную сигнализацию согласно СН РК 3.03-01-2001* "Автозаправочные станции стационарного типа".

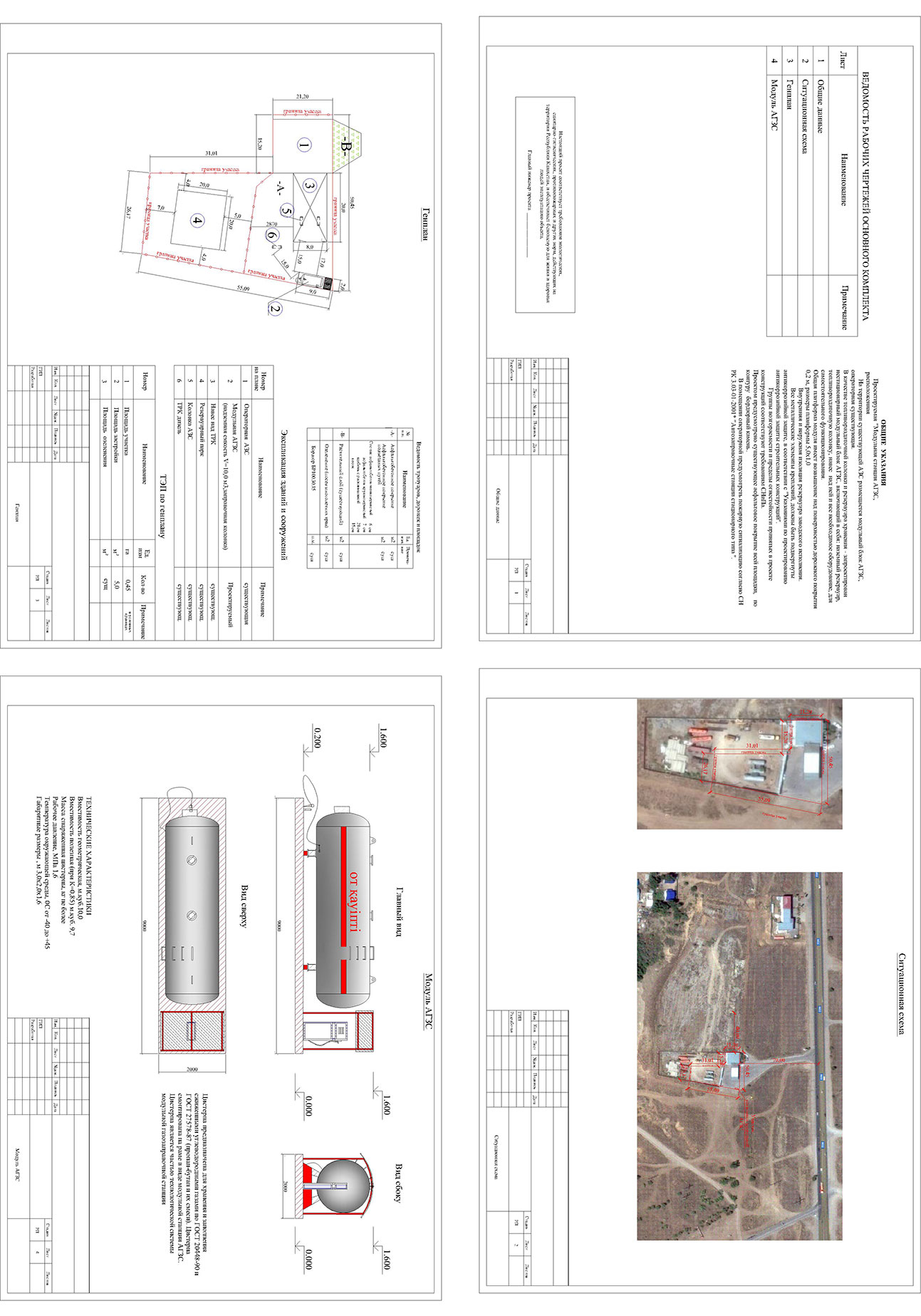

Состав: Общие данные, Ситуационная схема, Генплан, Модуль АГЗС Язык документа

Софт: AutoCAD 2007-2013

Файлы:

Каталог / Строительство / АГЗС архитектурные решения

АЗГС по Нокина (1).dwg
