АС Малые архитектурные формы придомовой территории

891

100

Чертеж АС Малые архитектурные формы придомовой территории

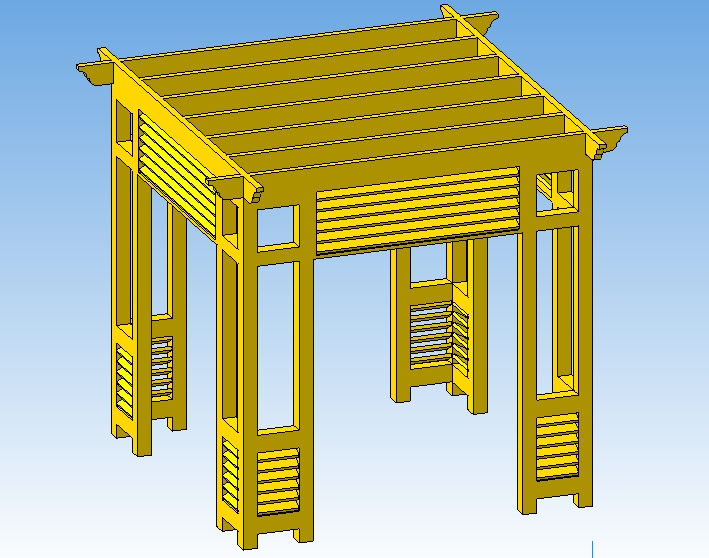

В проекте разработаны конструктивные решения с необходимыми объемами и спецификациями малых архитектурных форм, (МАФ), придомовой территории (беседка садовая, беседка игровая, бетонные скамейки с деревянным покрытием, стол уличный, стойка для выбивания ковров, стойка для сушки белья). Игровая беседка размерами 1,5х3,0м. Стол овальный 1,2х1,5м. Беседка садовая 2,5х5,0м. Всего 11 листов чертежов марки АС.

АС МАФы Беседка МАФ Скамейка Стол уличный

Автор

Иосиф Шерешевский

Дата

14.07.2020

Язык

Украинский

Состав

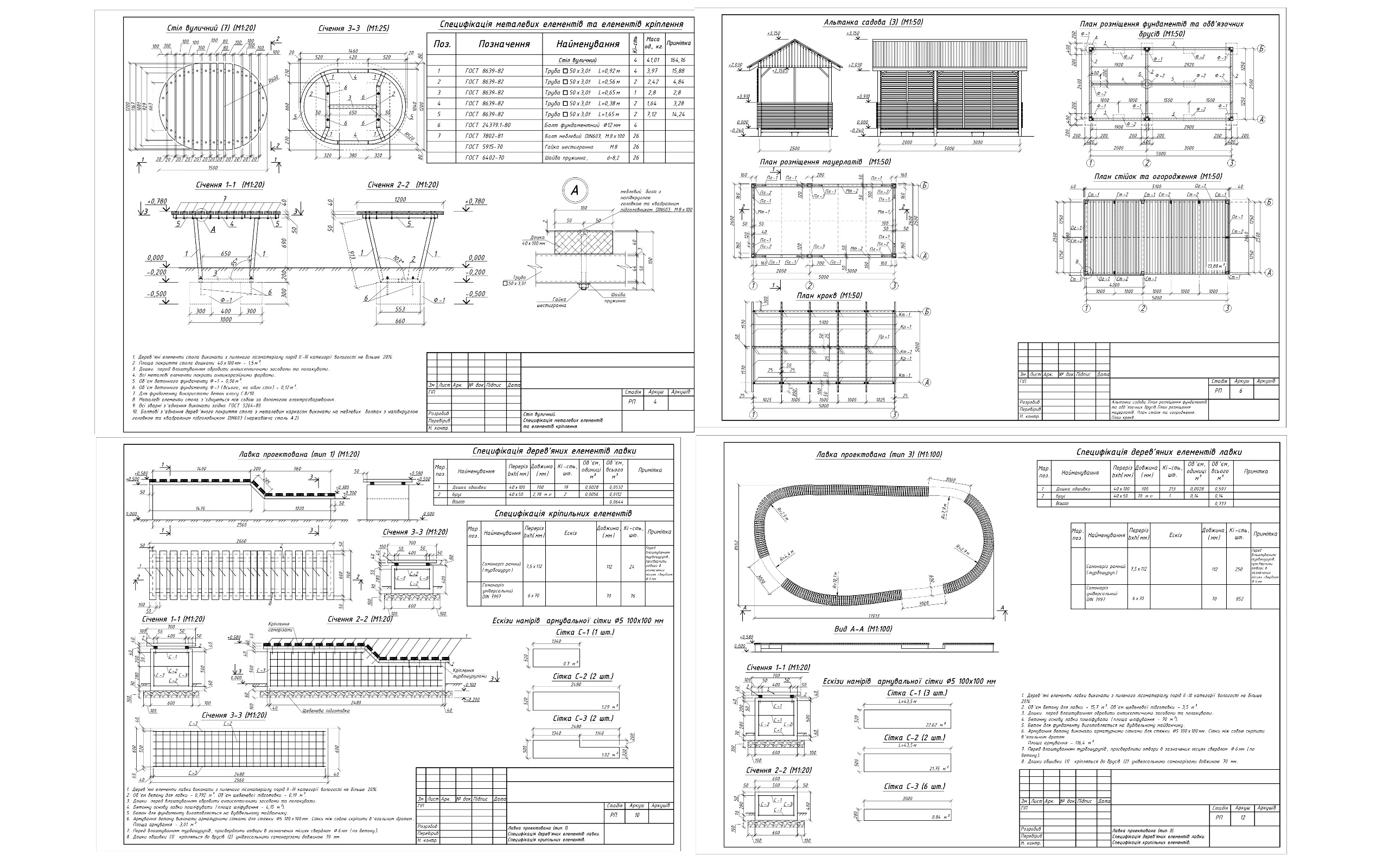

АС-1 Ведомость рабочих чертежей основного комплекта АС. Общие данные. АС-2 Игровая беседка. План стропил. Спецификация металлических элементов беседки.Спецификация деревянных элементов беседки. АС-3 Стойка для выбивания ковров. Спецификация металлических элементов стойки. АС-4 Стол уличный. Спецификация металлических элементов и элементов крепления. АС-5 Стойка для сушки белья.Спецификация металлических элементов и элементов крепления. АС-6 Беседка садовая. План размещения фундаментов и обвязочных балок. План размещения мауэрлатов. План стоек и ограждения. План стропил. АС-7 План кровли. Узлы. АС-8 Разрез 1-1. Разрез 2-2. АС-9- Спецификация деревянных элементов беседки. Спецификация металлических элементов и элементов крепления. АС-10- Скамейка проектируемая (тип 1). Спецификация деревянных элементов скамейки. Спецификация крепежных элементов. АС-11-Скамейка проектируемая (тип 2). Спецификация деревянных элементов скамьи. Спецификация крепежных элементов. АС-12-Скамья проектируемая (тип 3). Спецификация деревянных элементов

Софт

AutoCAD 2014 Как открыть?

Содержимое архива
