Беседка детская с деревянной мебелью

Беседка детская с деревянной мебелью предназначена для комплектации муниципальных детских площадок. Колонная выполнена из трубы Dу=40 мм, остальные конструкции из трубы Dу=20 мм. Беседка укрыта ПВХ тентом. Дизайн и цветовое решение тента принимается Проектантом детской площадки. Мебель выполнена из сосновых пиломатериалов с последующим защитой поверхности методом покрытия глифталевой эмалью в 2 слоя. Конструкция закладных фундаментных элементов позволяет применять механизированное бурение скважин с последующим бетонированием.

Состав: 3d сборка, арка, газон, колонна, лавка, панель, поручень, стол, тент Язык документа

Софт: КОМПАС-3D 15

Файлы:
Лавка/
Лавка/Балка.m3d
Лавка/Лавка.a3d
Лавка/Брус.m3d
Лавка/Опора/
Лавка/Опора/Перетенка 2.m3d
Лавка/Опора/Ножка 1.m3d
Лавка/Опора/Перетенка 1.m3d
Лавка/Опора/Опора.a3d
Лавка/Опора/Ножка 2.m3d
Поручень/
Поручень/Поручень.m3d
Поручень/Стяжка.m3d
Поручень/Поручень.a3d
Поручень/Пятка.m3d
Арка/
Арка/Дуга верхняя.m3d
Арка/Стяжка.m3d
Арка/Арка.a3d
Арка/Дуга нижняя.m3d
Газон/
Газон/Газон.m3d
Стол/
Стол/Стол.a3d
Стол/Ножка.m3d
Стол/Столешница.m3d
Колонна/
Колонна/Спица D=16 L=420.m3d
Колонна/Патрубок D=48,0x3.0 L=1670.m3d
Колонна/Колонна.a3d
Колонна/Обруч.m3d
Колонна/Пятка 100х100х3.m3d
Колонна/Дуга.m3d
Тент/
Тент/Тент.a3d
Тент/Тент.m3d

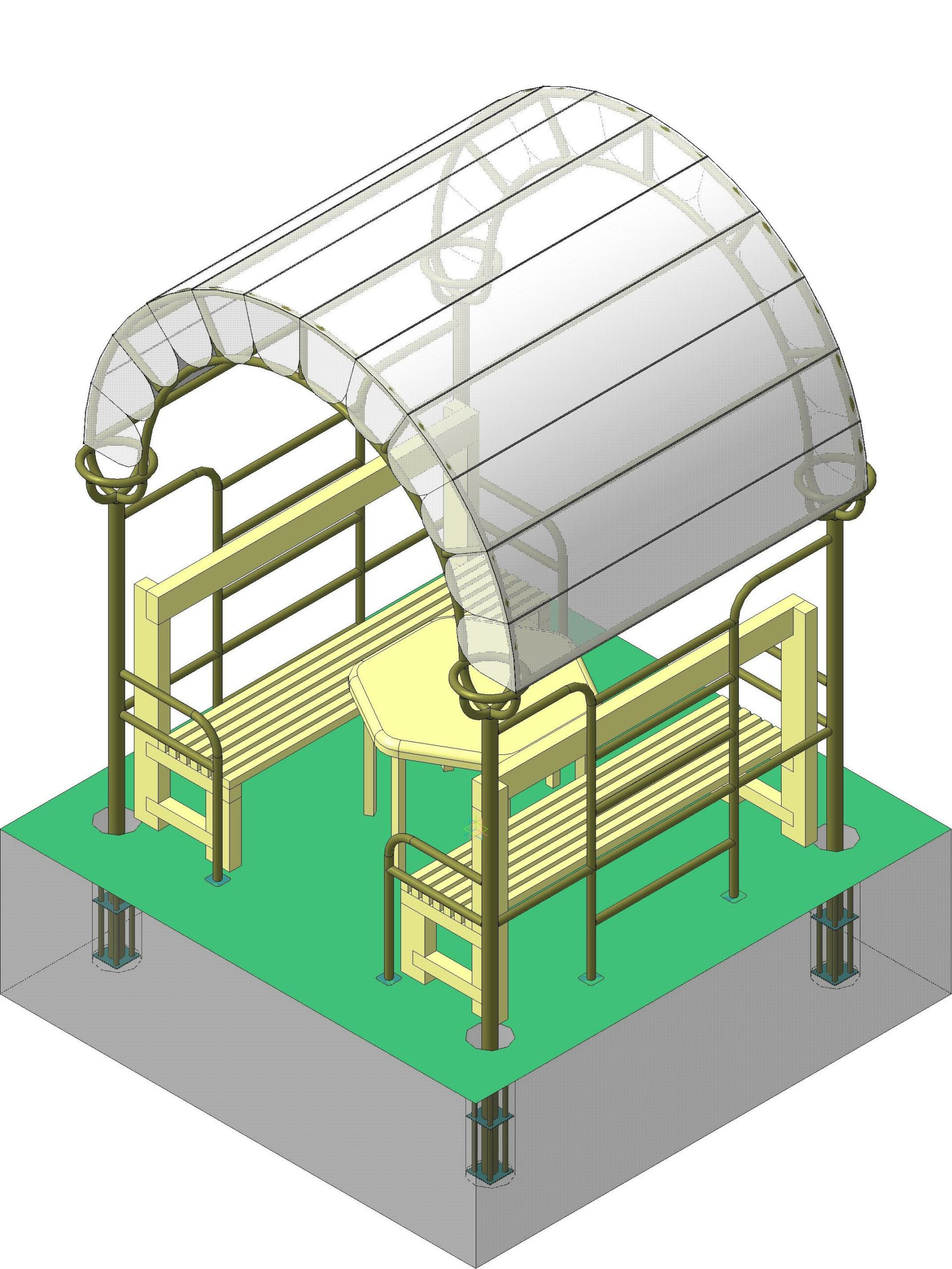

Беседка детская с деревянной мебелью изометрия.jpg
Беседка детская с деревянной мебелью.a3d
Стяжка D=26,8x2,8 L=1420.m3d
Панель/
Панель/Стяжка L=600.m3d
Панель/Поручень.m3d
Панель/Панель.a3d
Панель/Стяжка.m3d
Панель/Пятка.m3d
