Конструирование, архитектурная часть, "Малоэтажный жилой дом"

Югорский Государственный Университет.
Кафедра строительство.
Курсовой проект по дисциплине архитектура.
Тема: архитектурные конструкции
2016

2.Исходные данные
Проект разработан для строительства “Малоэтажного жилого дома ”
Место строительства – г.Ханты-Мансийск
Фундамент – ленточный, монолитный. Выполнен из бетона марки W6 по водонепроницаемости и F50 по морозостойкости. Под фундамент выполнить подготовку щебня толщиной 150 мм.
Перегородки из обыкновенного глиняного кирпича М75 на растворе М50.
Стены 3х-слойные утеплитель пенополистирол, выполнены из керамзитобетона на растворе М50 с облицовкой сайдингом
По периметру наружных стен выполнить асфальтовую отмостку шириной 750 мм толщиной 30 мм по щебеночному основанию толщиной 100 мм.
Крыша из металлочерепицы
Водопровод питьевой от действующей системы водоснабжения.
Система канализации подключена к существующей централизованной сети.
Электроснабжение осуществляется от существующей линии электропере¬дачи переменного напряжения 380 В.
Предусмотрено благоустройство участка - асфальтированные пешеходные дорожки и подъездные дороги к зданию от прилегающих магистралей.
Грунт под подошвой фундамента – супесь. Уровень залегания грунтовых вод 3,0.
Участок строительства имеет ровный рельеф местности.
Максимальная глубина промерзания почвы наступает в конце апреля достигает 2,9 м.

Чертежи схемы пояснительная записка расчеты разрезы планы узлы оформление детали спецификации малоэтажного жилого дома.

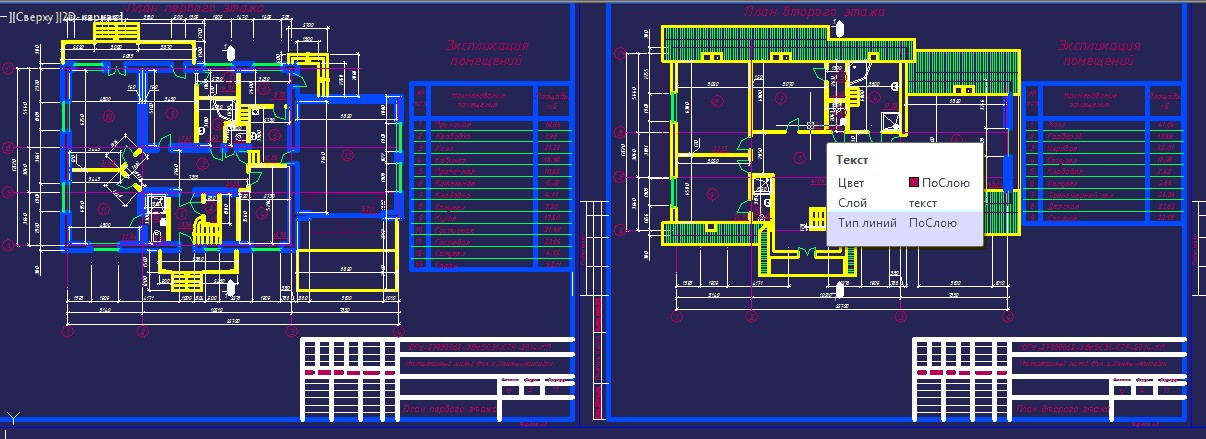

Состав: Архитектура, планы здания, разрезы, схемы покрытий и перекрытий. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Архитектурные формы / Конструирование, архитектурная часть, "Малоэтажный жилой дом"

КП\курсовой проект для рецензии2.dwg
КП\пояснительная записка.docx
