МАФ Скамейка кольцо

0
1
101
7
0
Бесплатно

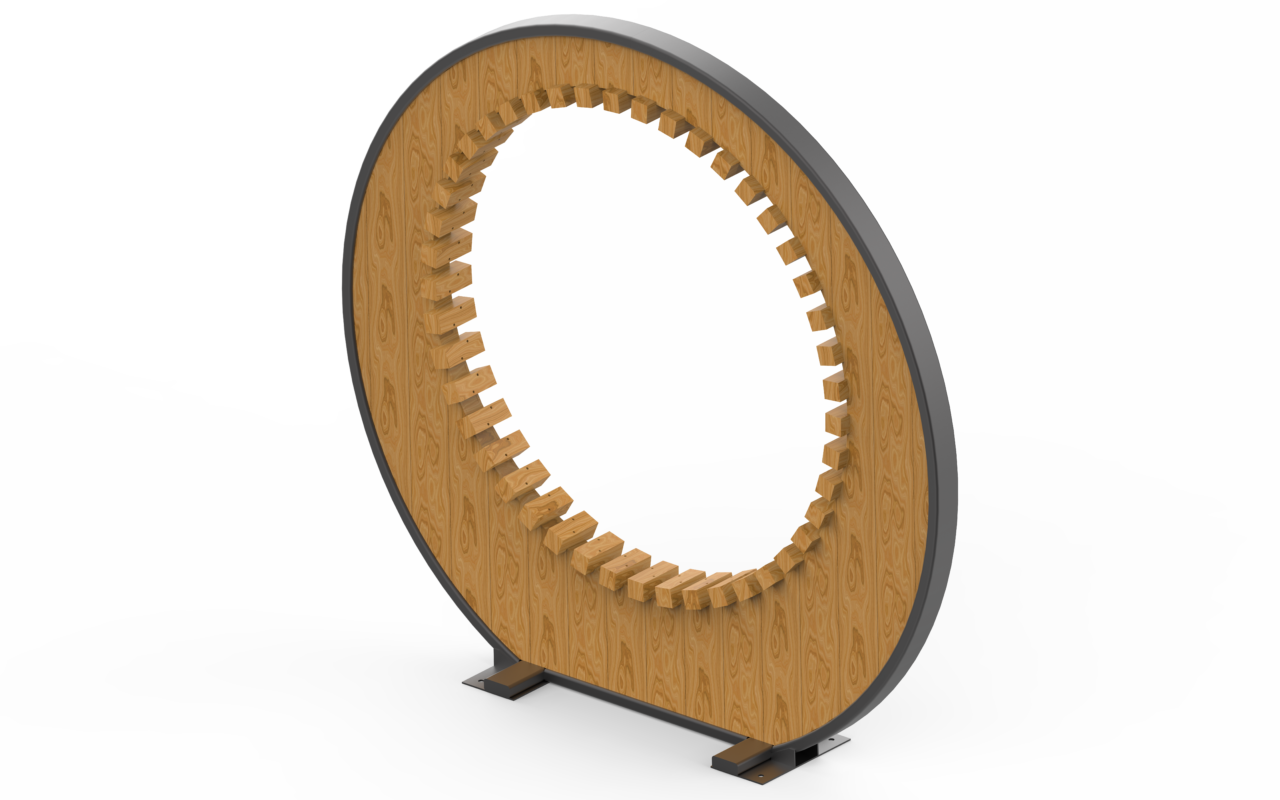

Малая архитектурная форма "Кольца"
Габаритные размеры 1980х2100х410 мм
Масса 117 кг

Применяемые материалы.
Простая углеродистая сталь 7800 кг/м3,
Брусок 1-хв.-60х60хL согласно КД (ГОСТ 8486-86),
Брусок 1-хв.-60х300хL согласно КД (ГОСТ 8486-86),
Доска 1-хв.-10х150хL согласно КД (ГОСТ 8486-86),
Доска 1-хв.-170х23хLсогласно КД, (ГОСТ 8486-86),
Фанера ФК-21 размеры согласно КД, (ГОСТ 3916.1-2018),
Грунтовка ГФ-0119 ГОСТ 23343-78 — 1 слой, эмаль ПФ115 черная ГОСТ6465-76 — 2 слоя или один слой антисептик, два слоя масла
Метизы — углеродистая сталь с гальваническим покрытием

Условия эксплуатации.
Изделие предназначено для эксплуатации на открытом воздухе, под навесом или в помещениях.
В течение года в результате попадания на древесину - прямых солнечных лучей, цвет термобруса меняется от изначального коричневого до серого. Такое изменение цвета является допустимым и не относится к недостаткам качества поставленной продукции. Оригинальный цвет можно сохранить при помощи консервантов, содержащих пигмент, или консервантов с UV-фильтром. Для сохранения внешнего вида, поверхность не термированного бруса, находящегося при постоянных атмосферных нагрузках, необходимо ежегодно обрабатывать водоразбавляемым древесным маслом.


Сообщить о проблеме
Дата
29.06.2024
Язык
Русский
Состав
Сборочный чертеж, спецификация, деталировка
Софт
Solid Edge 2022
Содержимое архива
  • Э.210.622.00.00.000 ПС.docx
  • Э.210.622.00.00.000 С18.dft
  • Э.210.622.00.00.000 С18.dxf
  • Э.210.622.00.00.000.asm
  • Э.210.622.00.00.000.cfg
  • Э.210.622.00.00.000.dft
  • Э.210.622.00.00.001.par
  • Э.210.622.00.00.002.par
  • Э.210.622.00.00.003.par
  • Э.210.622.00.00.004.par
  • Э.210.622.00.00.005.par
  • Э.210.622.00.00.006.par
  • Э.210.622.00.00.007.par
  • Э.210.622.00.00.011.par
  • Э.210.622.00.00.012.par
  • Э.210.622.00.00.013.par
  • Э.210.622.00.00.014.par
  • Э.210.622.00.00.015.par
  • Э.210.622.00.00.016.par
  • Э.210.622.00.00.017.par
  • Э.210.622.00.00.018.par
  • Э.210.622.00.00.019.par
  • Э.210.622.00.00.020.par
  • Э.210.622.00.00.021.par
  • Э.210.622.00.00.022.par
  • Э.210.622.00.00.023.par
  • Э.210.622.00.00.030.par
  • Э.210.622.01.00.000 ВО.dft
  • Э.210.622.01.00.000 ВО.pdf
  • Э.210.622.01.00.000 ТЗ.docx
  • Э.210.622.01.00.000.asm
  • Э.210.622.01.00.000.cfg
  • Э.210.622.01.00.000.dft
  • Э.210.622.01.00.000.log
  • Э.210.622.01.00.000.stp
  • Э.210.622.01.00.001.dft
  • Э.210.622.01.00.001.par
  • Э.210.622.01.00.002.dft
  • Э.210.622.01.00.002.par
  • Э.210.622.01.00.003.dft
  • Э.210.622.01.00.003.par
  • Э.210.622.01.00.004.dft
  • Э.210.622.01.00.004.par
  • Э.210.622.01.00.005.dft
  • Э.210.622.01.00.005.par
  • Э.210.622.01.00.006.dft
  • Э.210.622.01.00.006.par
  • Э.210.622.01.00.007.dft
  • Э.210.622.01.00.007.par
  • Э.210.622.11.00.000.asm
  • Э.210.622.11.00.000.cfg
  • Э.210.622.11.00.000.dft
  • Э.210.622.11.00.001.dft
  • Э.210.622.11.00.001.par
  • Э.210.622.11.00.002.dft
  • Э.210.622.11.00.002.par
