Мемориальный комплекс "Воинская слава балашихинцев" Памятный знак - Звонница

Рабочая документация по металлическим конструкциям мемориального комплекса выполнена в соответствии с заданием и архитектурностроительными чертежами. Мемориальный комплекс "" Памятный знак - Звонница КМ-07

2.1. Основные элементы несущего каркаса мемориального комплекса - звонницы запроектированы из стального проката.
2.2. Сооружение звонницы имеет четыре основные опоры, пролет между которыми 7,8м. Высота сооружения составляет 25,88м.
2.3. Опоры сооружения запроектированы из сквозных колонн - швеллеров 40П,соединенных между собой раскосами и распорками из уголка 50х6.
2.4. Место соединения опор - барабан, который выполнен из трубы сечением 1420х10мм.
2.5. Опоры К1 заполнить бетоном B7,5, В15 см.л.марки КЖ.
2.6. Конструкция купола запроектирована из уголков 50х6 и полосы толщиной 6мм, соединяющихся в центральном элементе - трубе 203х10.
2.7. Крест звонницы выполнен деревянным и крепится к стальным конструкциям с помощью трубы 60х60х6 и полосы толщиной 6мм.
2.8. Крепление основных и вспомогательных несущих конструкций к опорам жесткое.

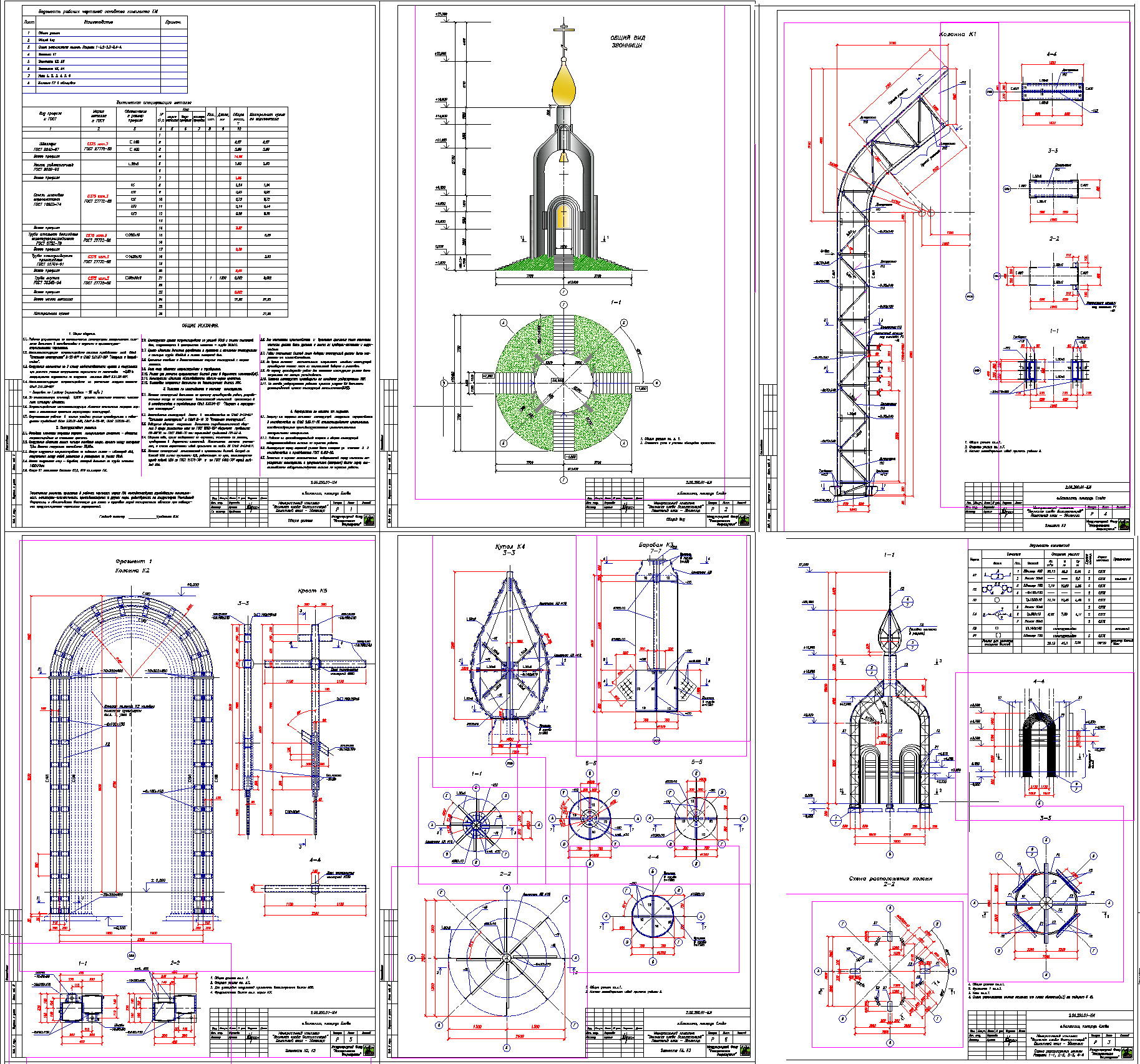

Состав: Общий вид Схема расположения колонн. Разрезы 1-1,2-2,3-3,4-4. Элемент К1 Язык документа

Софт: AutoCAD 2010
