Пункт раздельного сбора ТБО

Пункт предназначен для раздельного сбора ТБО в 4 (четыре) пластиковые контейнера типа DIN EN 840-2 1100L. Цветовая маркировка контейнеров выполнена в соответствие с требованиями ЕС о раздельном сборе ТБО: металл – желтый; бумага и картон – синий; пластик и ПЭТ – красный; стекло – зеленый. Стальной сварной модуль крепится к закладным изделиям бетонной площадки. Настил выполнен из листа рифленого в соответствие с требованиями ГОСТ 85-68-77. Верхнее и боковое укрытие модуля от осадков выполнено из пластика (панели многослойные из поликарбоната в соответствие с требованиями ГОСТ Р 56712-2015).

Состав: 3d сборка, модуль сварной, контейнер пластиковый DIN EN 840-2 1100L, 3d модель манекена

Софт: КОМПАС-3D 15

Файлы:

Каталог
Строительство
Архитектурные формы
Пункт раздельного сбора ТБО

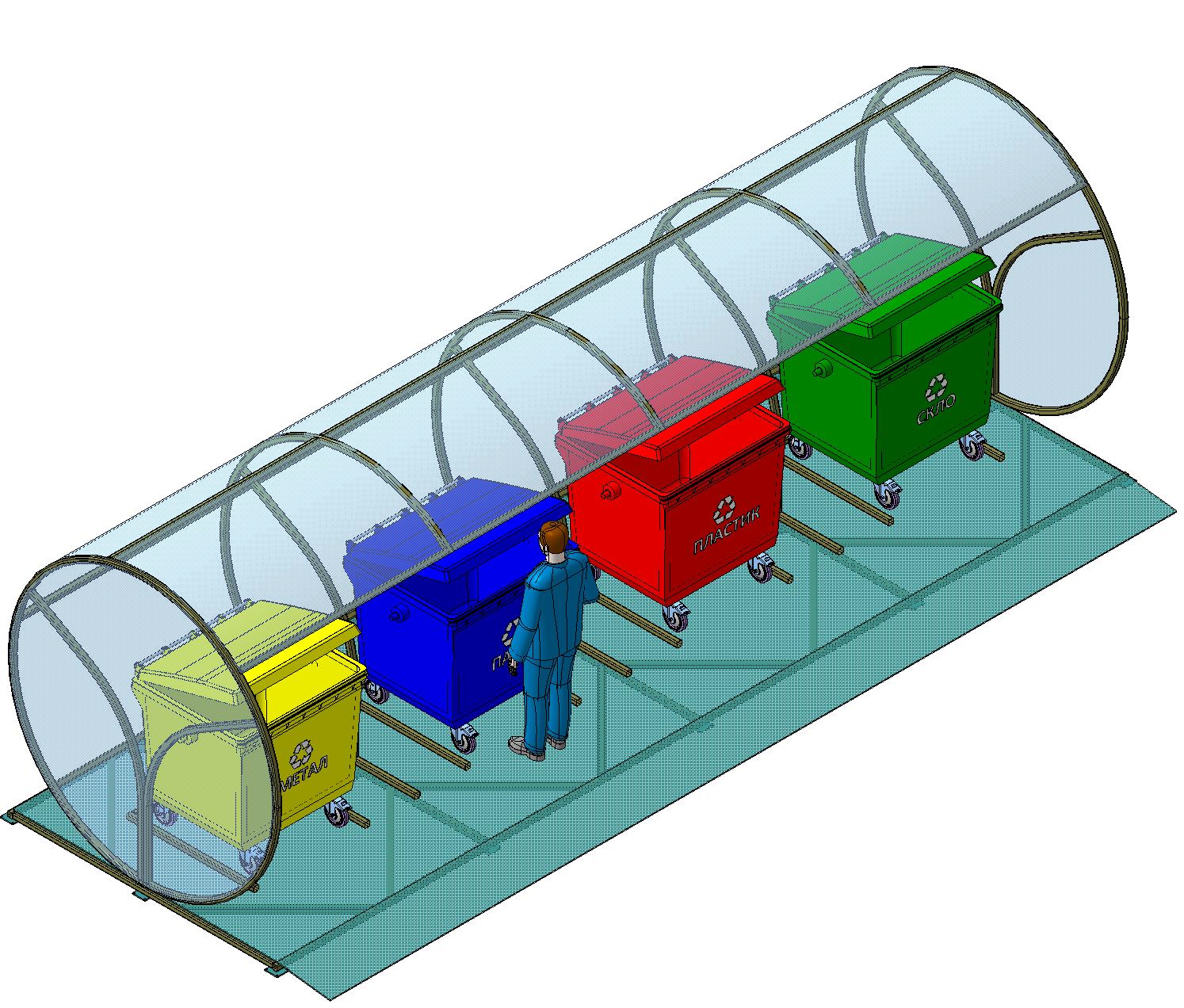

Пункт раздельного сбора ТБО изометрия.jpg

Модуль/

Модуль/Модуль.a3d

Модуль/Каркас/

Модуль/Каркас/Балка 50х50х2 L=1950.m3d

Модуль/Каркас/Укрытие верхнее.m3d

Модуль/Каркас/Каркас.a3d

Модуль/Каркас/Обруч/

Модуль/Каркас/Обруч/Обруч наружный.a3d

Модуль/Каркас/Обруч/Сектор.m3d

Модуль/Каркас/Обруч/Обруч внутренний.a3d

Модуль/Каркас/Обруч/Балка 50х50х2 L=575.m3d

Модуль/Каркас/Укрытие боковое.m3d

Модуль/Каркас/Панель боковая/

Модуль/Каркас/Панель боковая/Балка.m3d

Модуль/Каркас/Панель боковая/Панель боковая.a3d

Модуль/Опора/

Модуль/Опора/Плита.m3d

Модуль/Опора/Балка 50х50х2 L=8000.m3d

Модуль/Опора/Балка 50х50х2 L=1300.m3d

Модуль/Опора/Опора.a3d

Модуль/Опора/Настил.m3d

Модуль/Опора/Балка 50х50х2 L=2500.m3d

Модуль/Седло/

Модуль/Седло/Седло.a3d

Модуль/Седло/Балка 50х50х2 L=1200.m3d

Модуль/Седло/Балка 50х50х2 L=1000.m3d

Контейнер ПЛАСТИК/

Контейнер ПЛАСТИК/Контейнер пластиковый DIN EN 840-2 1100L ПЛАСТИК.a3d

Контейнер ПЛАСТИК/Рециклинг.m3d

Контейнер ПЛАСТИК/Корпус.m3d

Контейнер ПЛАСТИК/Ось.m3d

Контейнер ПЛАСТИК/Колесо 200 Blickle/

Контейнер ПЛАСТИК/Колесо 200 Blickle/200 Blickle 851649-02 Ось.m3d

Контейнер ПЛАСТИК/Колесо 200 Blickle/Колесо 200 Blickle 851649.a3d

Контейнер ПЛАСТИК/Колесо 200 Blickle/200 Blickle 851649-03 Колесо.m3d

Контейнер ПЛАСТИК/Колесо 200 Blickle/200 Blickle 851649-04 Кронштейн.m3d

Контейнер ПЛАСТИК/Колесо 200 Blickle/200 Blickle 851649-01 Колесо резиновое.m3d

Контейнер ПЛАСТИК/Крышка.m3d

Контейнер МЕТАЛЛ/

Контейнер МЕТАЛЛ/Рециклинг.m3d

Контейнер МЕТАЛЛ/Контейнер пластиковый DIN EN 840-2 1100L МЕТАЛЛ.a3d

Контейнер МЕТАЛЛ/Корпус.m3d

Контейнер МЕТАЛЛ/Ось.m3d

Контейнер МЕТАЛЛ/Колесо 200 Blickle/

Контейнер МЕТАЛЛ/Колесо 200 Blickle/200 Blickle 851649-02 Ось.m3d

Контейнер МЕТАЛЛ/Колесо 200 Blickle/Колесо 200 Blickle 851649.a3d

Контейнер МЕТАЛЛ/Колесо 200 Blickle/200 Blickle 851649-03 Колесо.m3d

Контейнер МЕТАЛЛ/Колесо 200 Blickle/200 Blickle 851649-04 Кронштейн.m3d

Контейнер МЕТАЛЛ/Колесо 200 Blickle/200 Blickle 851649-01 Колесо резиновое.m3d

Контейнер МЕТАЛЛ/Крышка.m3d

Пункт раздельного сбора ТБО.docx

Man worker snapshot/

Man worker snapshot/SpiegelnD3d.m3d

Man worker snapshot/Kopf-Arbeiter_V2.m3d

Man worker snapshot/Unterarm-1.m3d

Man worker snapshot/Z2.m3d

Man worker snapshot/Man worker snapshot.a3d

Man worker snapshot/Kugelgelenk-H.m3d

Man worker snapshot/GesдЯ-V2.m3d

Man worker snapshot/Z3.m3d

Man worker snapshot/D3d.m3d

Man worker snapshot/D2.m3d

Man worker snapshot/Kugelgelenk-M.m3d

Man worker snapshot/HF-5d.m3d

Man worker snapshot/Schuh-rechts-neu-3.m3d

Man worker snapshot/Unterarm-V2.m3d

Man worker snapshot/Oberschenkel-rechts-3.m3d

Man worker snapshot/K1.m3d

Man worker snapshot/R2.m3d

Man worker snapshot/Z1.m3d

Man worker snapshot/K2.m3d

Man worker snapshot/Kugelgelenk-K.m3d

Man worker snapshot/Oberteil-Jacke_V2.m3d

Man worker snapshot/M3.m3d

Man worker snapshot/K3.m3d

Man worker snapshot/Oberschenkel-links-3.m3d

Man worker snapshot/M2.m3d

Man worker snapshot/Unterschenkel-neu-3.m3d

Man worker snapshot/D1.m3d

Man worker snapshot/Schuh-links-neu-3.m3d

Man worker snapshot/Oberarm-1.m3d

Man worker snapshot/R1.m3d

Man worker snapshot/SpiegelnHF-5d.m3d

Man worker snapshot/Kugelgelenk-Z.m3d

Man worker snapshot/M1.m3d

Man worker snapshot/Kugelgelenk-D.m3d

Man worker snapshot/Kugelgelenk-R.m3d

Man worker snapshot/R3.m3d

Пункт раздельного сбора ТБО.a3d

Контейнер БУМАГА/

Контейнер БУМАГА/Рециклинг.m3d

Контейнер БУМАГА/Корпус.m3d

Контейнер БУМАГА/Ось.m3d

Контейнер БУМАГА/Колесо 200 Blickle/

Контейнер БУМАГА/Колесо 200 Blickle/200 Blickle 851649-02 Ось.m3d

Контейнер БУМАГА/Колесо 200 Blickle/Колесо 200 Blickle 851649.a3d

Контейнер БУМАГА/Колесо 200 Blickle/200 Blickle 851649-03 Колесо.m3d

Контейнер БУМАГА/Колесо 200 Blickle/200 Blickle 851649-04 Кронштейн.m3d

Контейнер БУМАГА/Колесо 200 Blickle/200 Blickle 851649-01 Колесо резиновое.m3d

Контейнер БУМАГА/Крышка.m3d

Контейнер БУМАГА/Контейнер пластиковый DIN EN 840-2 1100L БУМАГА.a3d

Контейнер СТЕКЛО/

Контейнер СТЕКЛО/Рециклинг.m3d

Контейнер СТЕКЛО/Контейнер пластиковый DIN EN 840-2 1100L СТЕКЛО.a3d

Контейнер СТЕКЛО/Корпус.m3d

Контейнер СТЕКЛО/Ось.m3d

Контейнер СТЕКЛО/Колесо 200 Blickle/

Контейнер СТЕКЛО/Колесо 200 Blickle/200 Blickle 851649-02 Ось.m3d

Контейнер СТЕКЛО/Колесо 200 Blickle/Колесо 200 Blickle 851649.a3d

Контейнер СТЕКЛО/Колесо 200 Blickle/200 Blickle 851649-03 Колесо.m3d

Контейнер СТЕКЛО/Колесо 200 Blickle/200 Blickle 851649-04 Кронштейн.m3d

Контейнер СТЕКЛО/Колесо 200 Blickle/200 Blickle 851649-01 Колесо резиновое.m3d

Контейнер СТЕКЛО/Крышка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Пункт раздельного сбора ТБО с крытой площадкой

Рейтинг: 200

Софт: КОМПАС-3D 20

Состав: 3d сборка, модуль сварной, кон

Пункт раздельного сбора ТБО с крытой площадкой

Контейнер пластиковый, выполненный в соответствии с DIN EN 840-1, объём 210 литров.

Рейтинг: 30

Софт: STEP / IGES AP203

Состав: 3D сборка

123

881

Контейнер пластиковый, выполненный в соответствии с DIN EN 840-1, объём 210 литров.

Контейнер пластиковый DIN EN 840-2 1100L

Рейтинг: 40

Софт: STEP / IGES AP203

Состав: 3D сборка

134

1655

Контейнер пластиковый DIN EN 840-2 1100L

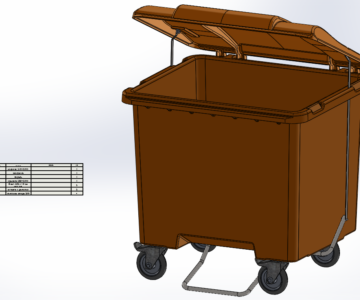

Контейнер для ТБО 1000 л адаптированный под технологию инжекции стеклопластика
