Радиусная скамейка.
Внутренний радиус-1120мм
Внешний радиус-1450
Высота полная-917мм
Высота до сидушки-740
Это все полная высота. Реальная высота меньше на 200-300мм, так как скамейка заглубляется и бетонируется.
Ширина 330мм
- Главная -
- Чертежи -
- Строительство -
- Архитектурные формы -
- Радиусная скамейка
Радиусная скамейка
0
3
729
4
0
40
Сообщить о проблеме
Автор
Яна
Голенкова
Дата
19.10.2022
Язык
Русский
Состав

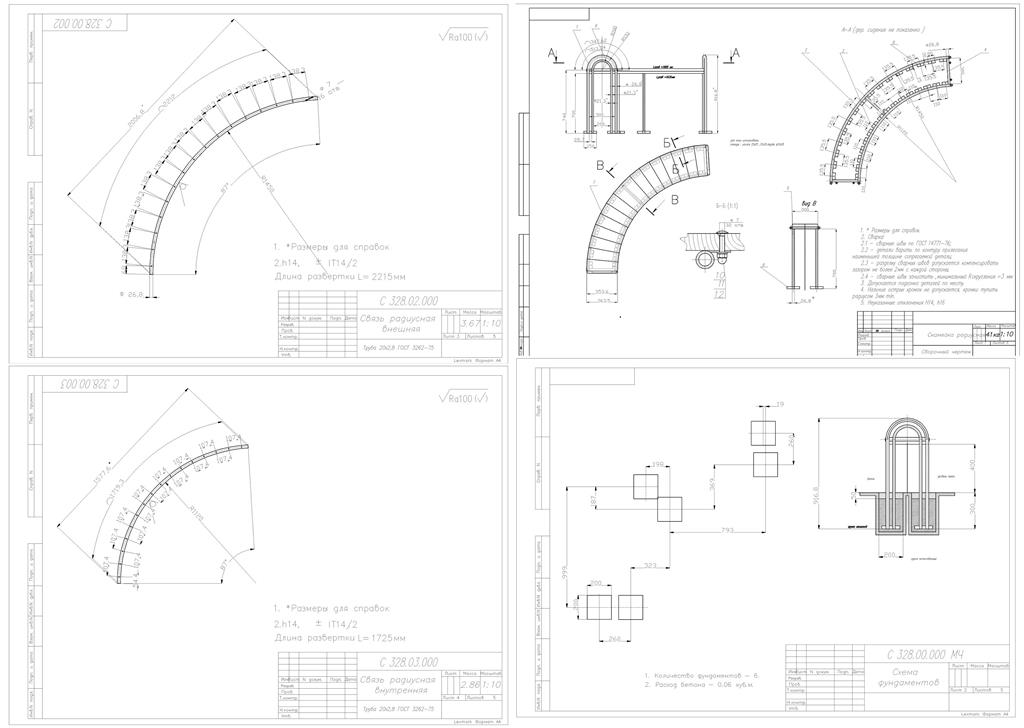

Сборочный чертеж, план фундаментов, чертежи связи внешней, связи внутренней, сидения, подробные спецификации с описанием крепежа и материалов и размеров.
Софт
AutoCAD 2007
Как открыть?
Отзывов пока нет
Содержимое архива
-
радиусная скамейка
-
Сидение Лист 5.dwg
-
Схема фундаментов лист 2.dwg
-
Связь радиусная внешняя лист 3.dwg
-
Спецификации.dwg
-
Сборочный чертеж Лист 1.dwg
-
Связь радиусная внутренняя лист 4.dwg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
