Разработка столярных заполнений оконных проемов

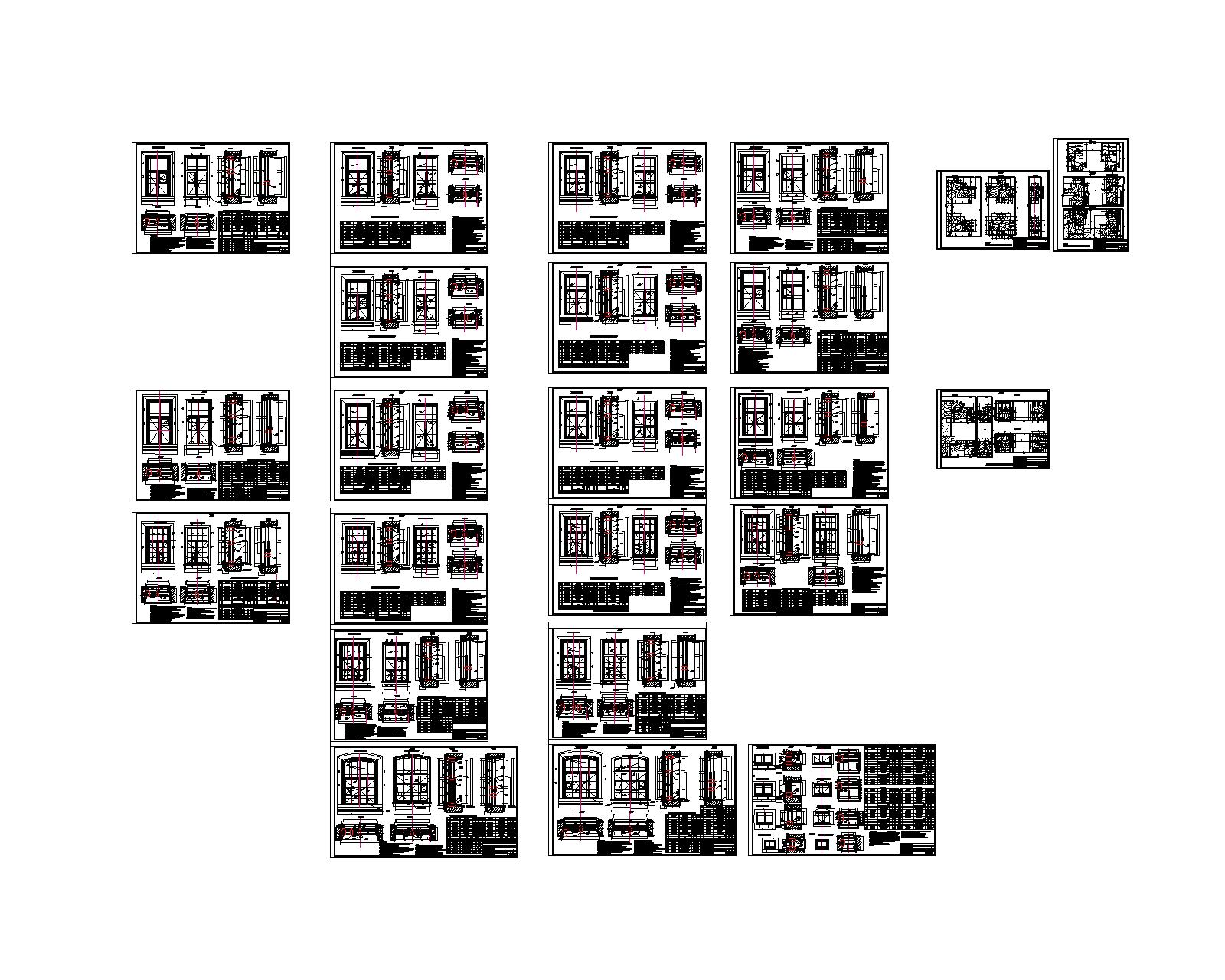

Разработка столярных заполнений оконных проемов исторического здания. Представлены виды заполнений со стороны улицы, со стороны помещения, горизонтальные и вертикальные сечения, узлы крепления элементов. "Здание приюта" в составе ансамбля "Здание с чугунной оградой" объекта культурного наследия регионального значения

Состав: Архитектурно-строительное решение оконного заполнения общий вид, сечения, спецификация элементов, примечания.

Софт: AutoCAD 2013

Файлы:
л 13-27 Окна.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

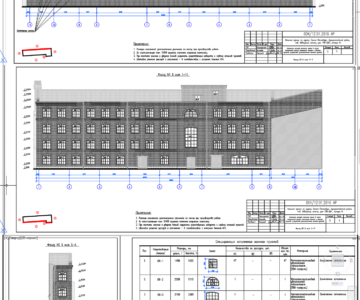

Изменение фасадов нежилого здания в части комплексной замены заполнений оконных и дверных проемов, устройства дополнительных оконных проемов.
