3D модель банного чана и лестницы

106

100

3D модель 3D модель банного чана и лестницы

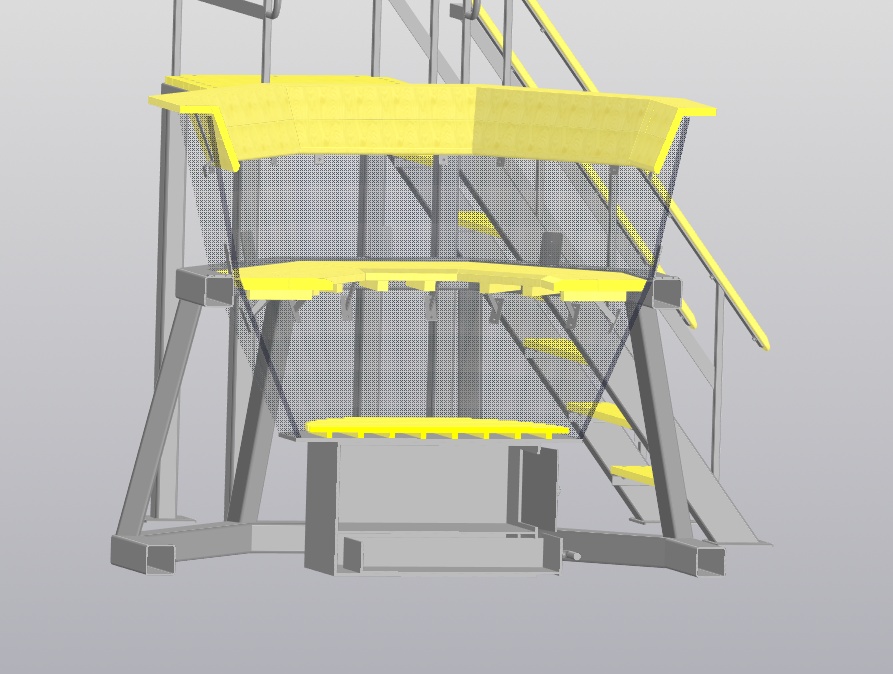

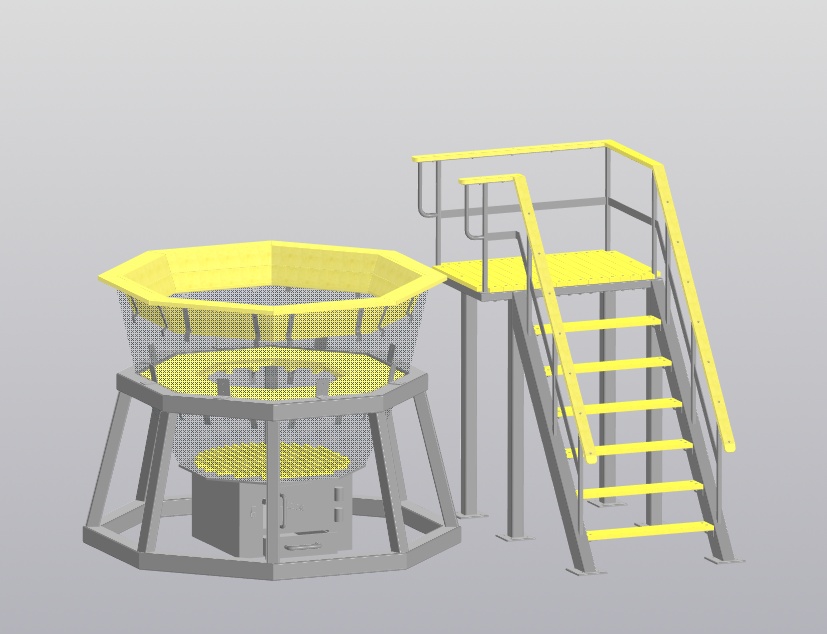

Сборка 3D модель банного чана и лестницы, где смоделирована каждая деталь по отдельности. Модель получена твердотельным моделированием. Масштаб может немного отличаться от реального. С историей построения. Проработаны основные детали, поэтому можно сказать, что модель с деталировкой. Рассчитан на 4-6 человек. Основные размеры: высота лестницы 1160 мм, длина прямоугольника основания лестницы 1500 мм, ширины 815 мм, диаметр описанной окружности шестиугольника основания чана 1700 мм, высота чана 1225 мм, высота перил лестницы 74 мм, высота котла 350 мм, объем чана 850 л.

3D Модели Банный чан КОМПАС-3D Лестница сварная

Автор

Владислав Пажетнов

Дата

21.10.2026

Язык

Русский

Состав

3D сборка банный чан, лестница, их детали

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - дверца котла1.m3d
  - задвижка верхней дверцы.m3d
  - котел1.m3d
  - нижний ящик котла.m3d
  - подсборка котел1.a3d
- - каркас лестницы1.m3d
- - - доска спинки1.m3d
    - доска спинки2.m3d
    - доска спинки3.m3d
    - кронштейн спинки1.m3d
  - подсборка спинка1.a3d
- - - текстура березы 456051026.jpg
  - - текстура стекла 60605102026.png
- GRAPHIC.LYT
- PLib_Bolt_1_900.m3d
- PLib_Nut_GOST_15526_911.m3d
- PLib_Nut_OST92_900.m3d
- PLib_Screw_Shurup_900.m3d
- PLib_Washer_1_ISO_1100.m3d
- Spc.lat
- Wood.png
- Сборка банный чан и лесница 1 1419.jt
- Сборка банный чан и лесница 1(1).a3d
- Сборка банный чан и лесница 1.a3d
- Сборка банный чан и лесница стп214 1.stp
- Сборка банный чан и лесница стп242 1.stp
- доска пола площадки2(1).m3d
- доска пола площадки2.m3d
- доска пола площадки крайняя1(1).m3d
- доска пола площадки крайняя1.m3d
- доска сидения крайняя2(1).m3d
- доска сидения крайняя2.m3d
- доска сидения крайняя у стены(1).m3d
- доска сидения крайняя у стены.m3d
- доска сидения скрепляющая 1(1).m3d
- доска сидения скрепляющая 1.m3d
- доска спинки1.m3d
- доска спинки2.m3d
- доска спинки3.m3d
- каркас лестницы1.m3d
- компоновочн геометр1(1).m3d
- компоновочн геометр1.m3d
- котел1.m3d
- кронштейн спинки1.m3d
- кронштейн стекла1(1).m3d
- кронштейн стекла1.m3d
- лестница1(1).a3d
- лестница1.a3d
- наклонный поручень перилл1(1).m3d
- наклонный поручень перилл1.m3d
- настил пол доски1(1).m3d
- настил пол доски1.m3d
- опорный кронштейн сидения1(1).m3d
- опорный кронштейн сидения1.m3d
- подсборка сидение1(1).a3d
- подсборка сидение1.a3d
- подсборка спинка1.a3d
- пол-опора(1).m3d
- пол-опора.m3d
- поручень перилл1(1).m3d
- поручень перилл1.m3d
- поручень перилл2(1).m3d
- поручень перилл2.m3d
- поручень перилл3(1).m3d
- поручень перилл3.m3d
- поручень перилл4(1).m3d
- поручень перилл4.m3d
- стекло верхний уровень(1).m3d
- стекло верхний уровень.m3d
- стекло нижний уровень1(1).m3d
- стекло нижний уровень1.m3d
- ступень1(1).m3d
- ступень1.m3d
- текстура березы 456051026.jpg
- текстура стекла 60605102026.png
- чан-_X2_04210431043E0440043A0430_X0_.glb
- чан1(1).m3d
- чан1.m3d
