Печь банная для сауны ф485х8

229

100

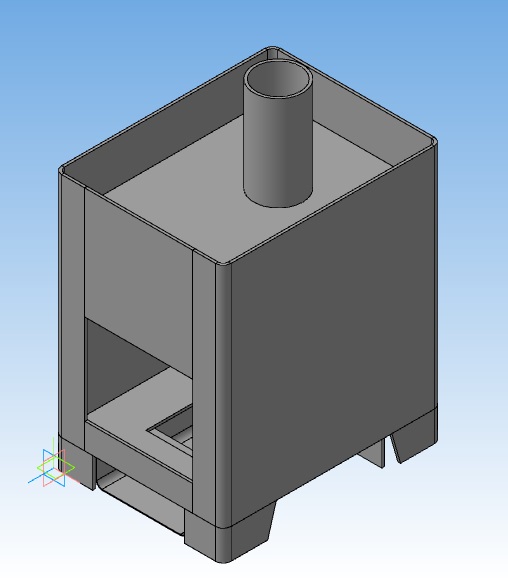

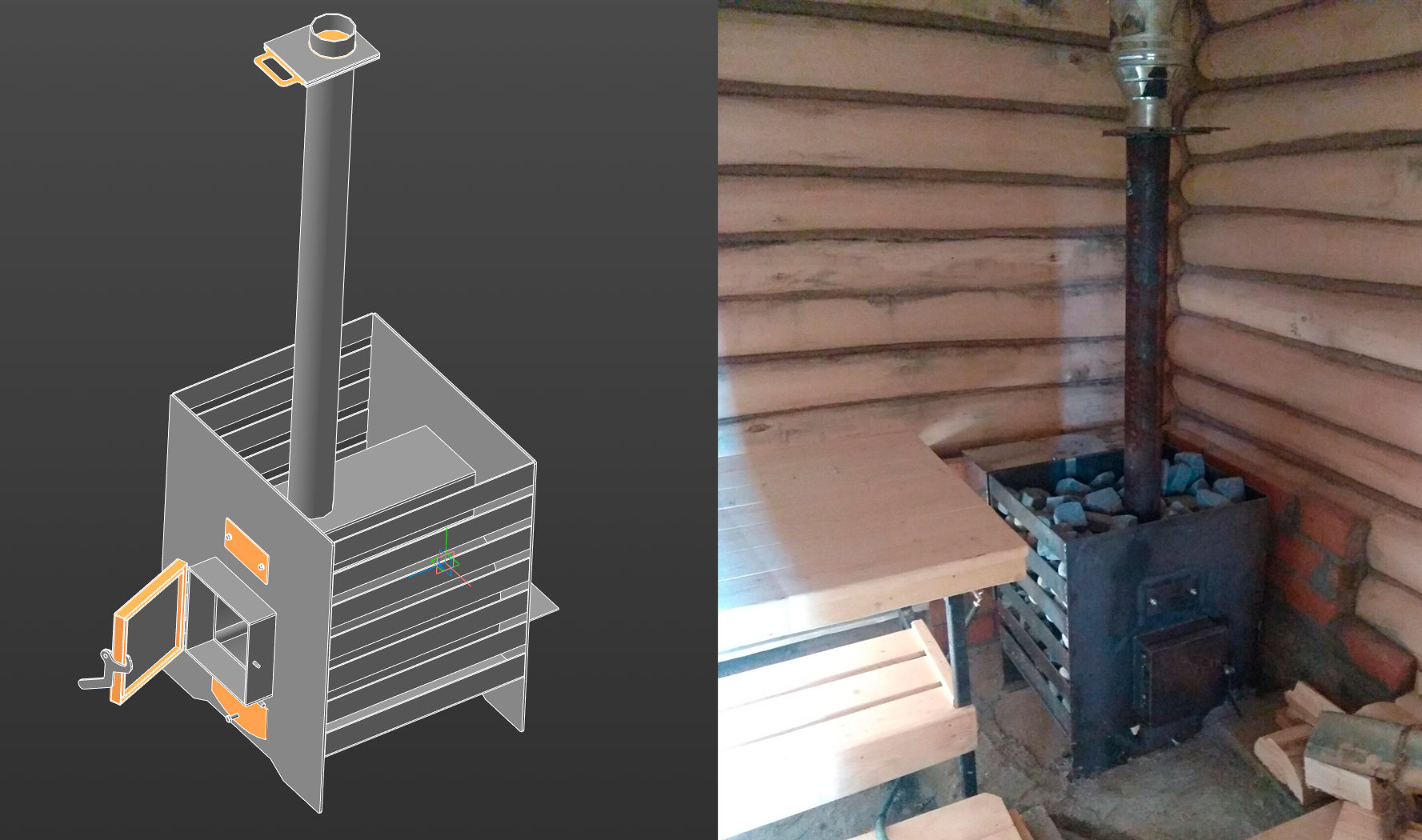

Печь банная для сауны-бани. Основная топка - сталь 8 мм, остальные элементы 6 мм. В архиве есть раскрой для резки.

печь банная
