Печь банная для установки через в стену

409

150

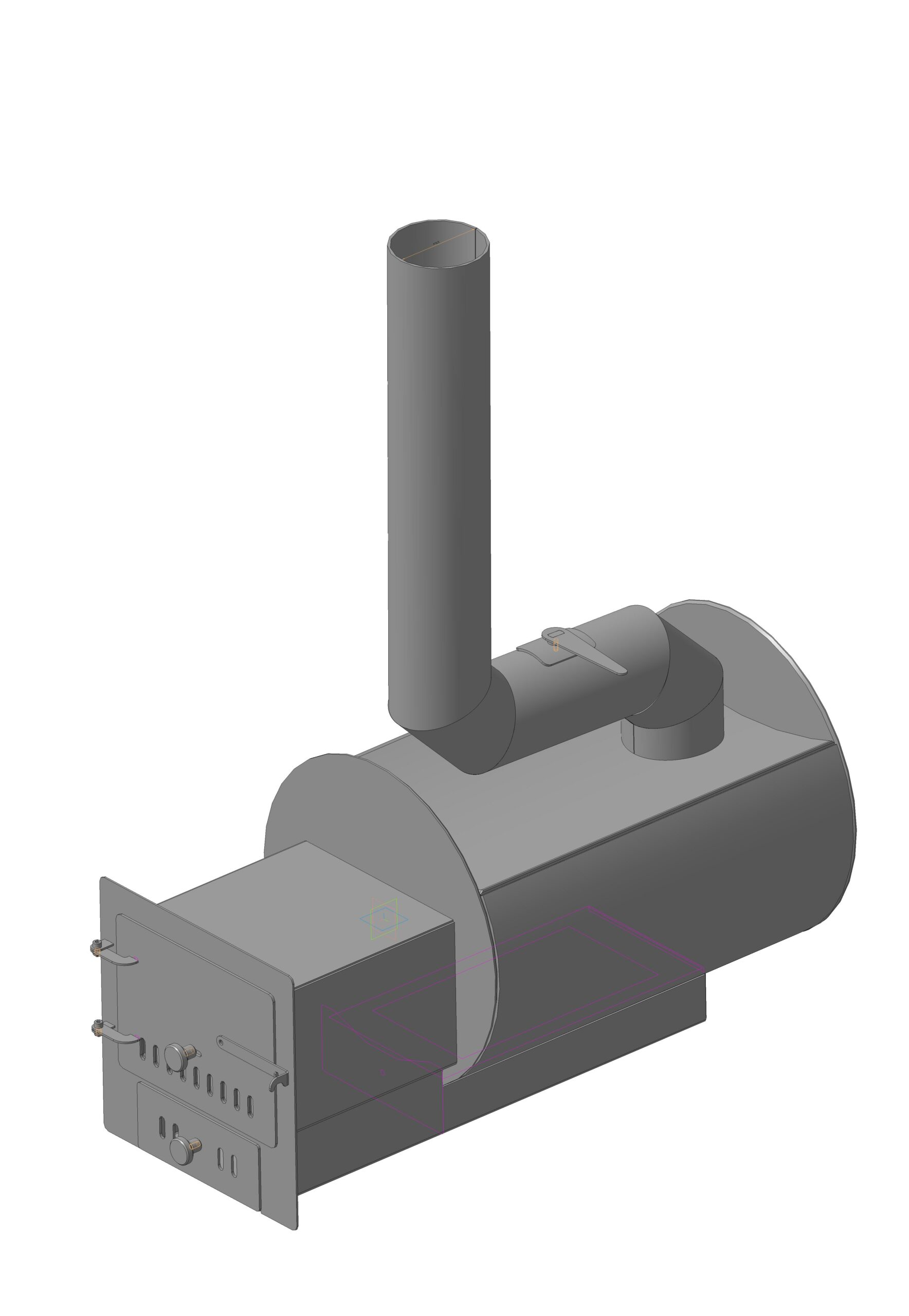

3D модель Печь банная для установки через в стену

Печь банная, для установки непосредственно в банную комнату через стену толщиной 350мм, стена между банной комнатой и предбанником частично разрушается (необходимо получить проем высотой от пола банной комнаты 600мм и шириной 550мм) для перемещения печи в банную комнату, при учете того, что труба на печь не смонтирована, и приваривается по месту когда печь уже установлена, после установки печи, лицевая панель находится в предбаннике, где и осуществляется управление работой печи (шибер на дверке для подачи воздуха, выдвижной зольник для удаления золы).
Затем проем в стене, оставшийся после установки закладывается кирпичом.
Камни кладутся в ложбину под горизонтальной частью дымохода.
В дымоходе наличествует лючок для чистки.
Габариты без трубы (ДШВ) 1100х550х600мм
Габариты с трубой (ДШВ) 1100х550х1400мм
Габариты самой печи в самой банной комнате (ДЩВ) 700х550х1400мм
Объем камеры сгорания 0,1м3
Также в архиве, есть полная документация на шибер который ставится на трубу дымохода.

баня печь

Автор

Александр Гончаров

Дата

30.05.2020

Язык

Русский

Состав

Сборочный чертеж, Деталировка, Спецификация, 3D модель

Софт

КОМПАС-3D 14 SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ПБ-00.000
- Обечайка нижняя _ ПБ-01.001 норм.m3d
- Шибер _ ПБ-07.000.spw
- Обечайка верхняя _ ПБ-01.002.m3d
- Второй патрубок _ ПБ-04.002.cdw
- Стенка туннель _ ПБ-01.010.m3d
- Крышка _ ПБ-07.001.cdw
- Горизонтальный патрубок _ ПБ-04.003.m3d
- Дверца камеры сгорания _ ПБ-01.101.m3d
- Шибер _ ПБ-07.000.a3d
- Стенка задняя _ ПБ-01.004.cdw
- Труба _ ПБ-06.001.cdw
- Пластина основная _ ПБ-03.005.m3d
- Угол удерщивающе-пара ллезирующий _ ПБ-01.103.cdw
- Шибер Сборочный чертеж _ ПБ-07.000 СБ.cdw
- Чертеж.cdw
- Стенка туннеля _ ПБ-01.010.cdw
- Зольник _ ПБ-02.000.cdw
- Корпус шибера _ ПБ-05.002.m3d
- Крышка _ ПБ-06.001.m3d
- Последний патрубок _ ПБ-04.004.cdw
- Основа зольника _ ПБ-02.001.m3d
- Петля динамическая _ ПБ-01.006.m3d
- Торцевая панель _ ПБ-02.002.m3d
- Второй патрубок _ ПБ-04.002.m3d
- Труба _ ПБ-07.001.m3d
- Пластина _ ПБ-03.002.cdw
- Ручка _ ПБ-07.004.m3d
- Обечайка нижняя _ ПБ-01.001-01.cdw
- Дверка смотровая _ ПБ-01.100.a3d
- Печь банная _ ПБ-00.000.jpg
- Стенка передняя _ ПБ-01.004.cdw
- Крюк _ ПБ-01.007.cdw
- Ручка _ ПБ-06.004.m3d
- Заслонка _ ПБ-06.002.m3d
- Пластина _ ПБ-03.002.m3d
- Основа зольника _ ПБ-02.001.cdw
- Заслонка шибера _ ПБ-05.003.m3d
- Экран _ ПБ-01.106.cdw
- Камера сгорания _ ПБ-01.000.a3d
- Пластина торцевая _ ПБ-01.004.m3d
- Камера сгорания Сборочный чертеж _ ПБ-01.000 СБ.cdw
- Фронтальная панель _ ПБ-01.011.m3d
- Уголок _ ПБ-01.012.m3d
- Пластина _ ПБ-03.003.cdw
- Нижний конус _ ПБ-05.003.m3d
- Крышка _ ПБ-06.001.cdw
- Пластина основная _ ПБ-03.005.cdw
- Обечайка нижняя _ ПБ-01.001.m3d
- Заслонка _ ПБ-07.002.cdw
- Щеколда _ ПБ-01.105.m3d
- Крышка в сборе Сборочный чертеж _ ПБ-07.000 СБ.cdw
- Корпус шибера _ ПБ-05.001.m3d
- Первый патрубок _ ПБ-04.001.cdw
- Шибер _ ПБ-01.102.m3d
- Ручка регулировки шибера _ ПБ-01.104.m3d
- Обечайка верхняя _ ПБ-01.002.cdw
- Зольник _ ПБ-02.000.a3d
- Пружина _ ПБ-06.002.m3d
- Стенка задняя _ ПБ-01.004.m3d
- Экран _ ПБ-01.106.m3d
- Пластина _ ПБ-03.001.cdw
- Труба _ ПБ-07.001.cdw
- Ось _ ПБ-07.003.m3d
- Пластина _ ПБ-03.001.m3d
- Обечайка нижняя _ ПБ-01.001.cdw
- Петля динамическая _ ПБ-01.006.cdw
- Стенка фронтальня _ ПБ-01.003.m3d
- Крюк _ ПБ-01.007.m3d
- Ось _ ПБ-06.003 __.cdw
- Заслонка _ ПБ-07.002.m3d
- Подставка Сборочный чертеж _ ПБ-03.000 СБ.cdw
- Последний патрубок _ ПБ-04.004.m3d
- Ось _ ПБ-06.003.cdw
- Ручка регулировки шибера _ ПБ-01.104.cdw
- Крышка в сборе _ ПБ-06.000.a3d
- Шибер _ ПБ-05.000.a3d
- Пластина торцевая _ ПБ-01.004.cdw
- Труба _ ПБ-06.001.m3d
- Петля статичная _ ПБ-01.005.m3d
- Щеколда _ ПБ-01.105.cdw
- Подставка _ ПБ-03.000.spw
- Печь банная _ ПБ-00.000.a3d
- Торцевая панель _ ПБ-02.002.cdw
- Ручка _ ПБ-07.004.cdw
- Фронтальная панель _ ПБ-01.011.cdw
- Обечайка нижняя _ ПБ-01.001-01.m3d
- Подставка _ ПБ-03.000.a3d
- Полозок зольника _ ПБ-01.006.cdw
- Первый патрубок _ ПБ-04.001.m3d
- Горизонтальный патрубок _ ПБ-04.003.cdw
- Угол удерщивающе-параллезирующий _ ПБ-01.103.m3d
- Петля статичная _ ПБ-01.005.cdw
- Полозок зольника _ ПБ-01.006.m3d
- Зольник _ ПБ-02.000.spw
- Пластина _ ПБ-03.003.m3d
- Ось _ ПБ-06.003.m3d
