Печь для бани из трубы ф530х7

495

500

Печь для бани из трубы ф530х7, сборочные чертежи + деталировка

Автор

Дата

24.01.2019

Язык

Русский

Состав

Сборочный чертеж, деталировка, спецификация

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Топка
- Дно 2 _ 01.002.cdw
- Кольцо _ 01.003.cdw
- Петля _ 01.006.cdw
- Топка Сборочный чертеж _ 01.000СБ.cdw
- Труба 1 _ 01.001.cdw
- Перегородка _ 01.004.cdw
- Топка.spw
Бак
- Крышка _ 03.004.cdw
- Люк _ 03.005.cdw
- Ручка _ 03.007.cdw
- Перегородка 2 _ 03.002.cdw
- Гильза _ 03.003.cdw
- Бак Сборочный чертеж _ 03.000СБ.cdw
- Патрубок _ 03.006.cdw
- Труба 3 _ 03.001.cdw
- Бак.spw
Каменка
- Каменка Сборочный чертеж _ 02.000СБ.cdw
- Труба 2 _ 02.001.cdw
- Каменка.spw
Дверца 2
- Дверца 2 Сборочный чертеж _ 05.000СБ.cdw
- Лист _ 05.001.cdw
- Дверца 2.spw
- Ограничитель _ 05.002.cdw
Дверца
- Ограничитель _ 04.003.cdw
- Втулка _ 04.004.cdw
- Дверца.spw
- Лист _ 04.001.cdw
- Замок _ 04.002.cdw
- Дверца Сборочный чертеж _ 04.000СБ.cdw
Печь.spw
Плита _ 06.001.cdw
Фиксатор _ 00.001.cdw

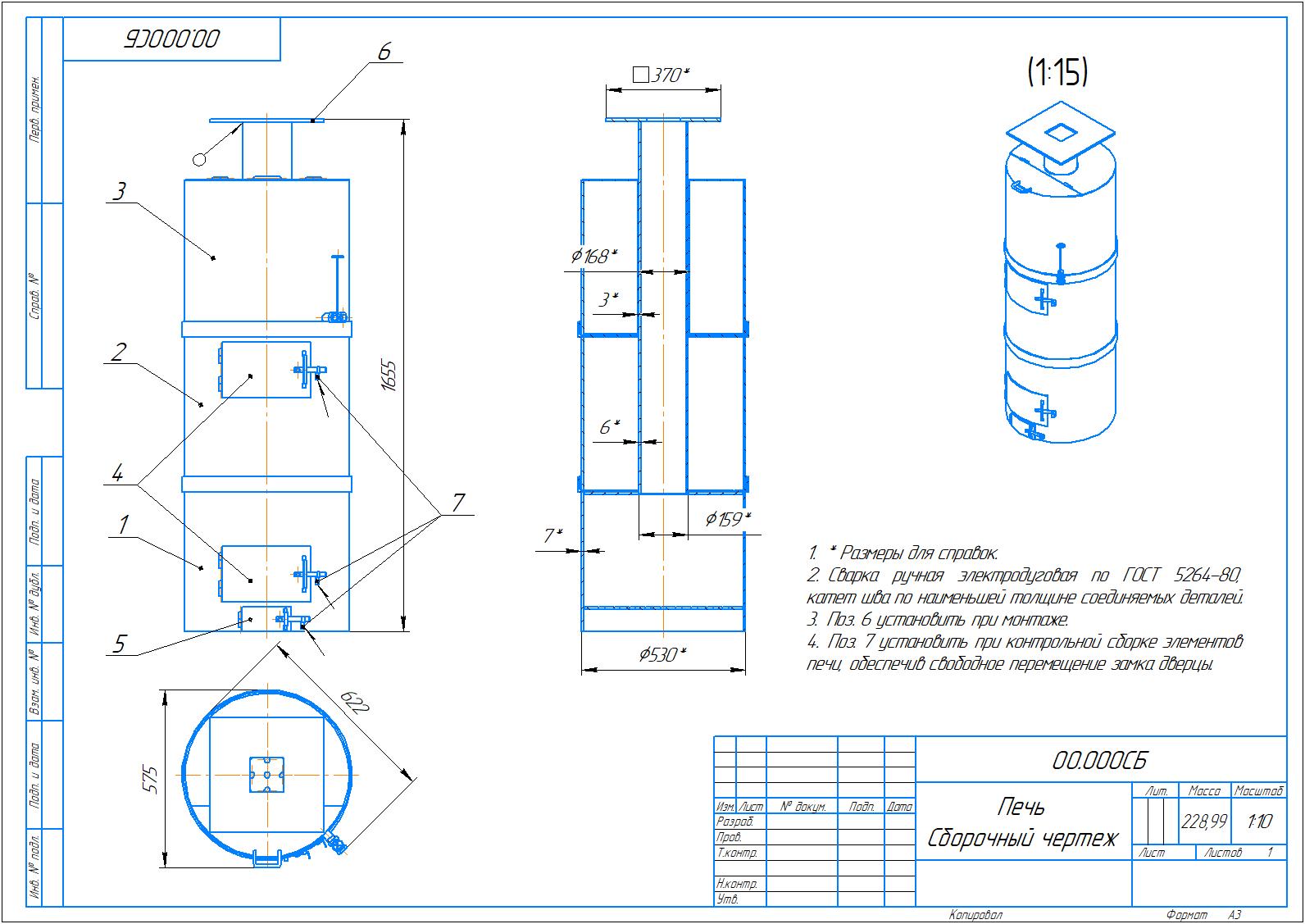

Печь Сборочный чертеж _ 00.000СБ.cdw
