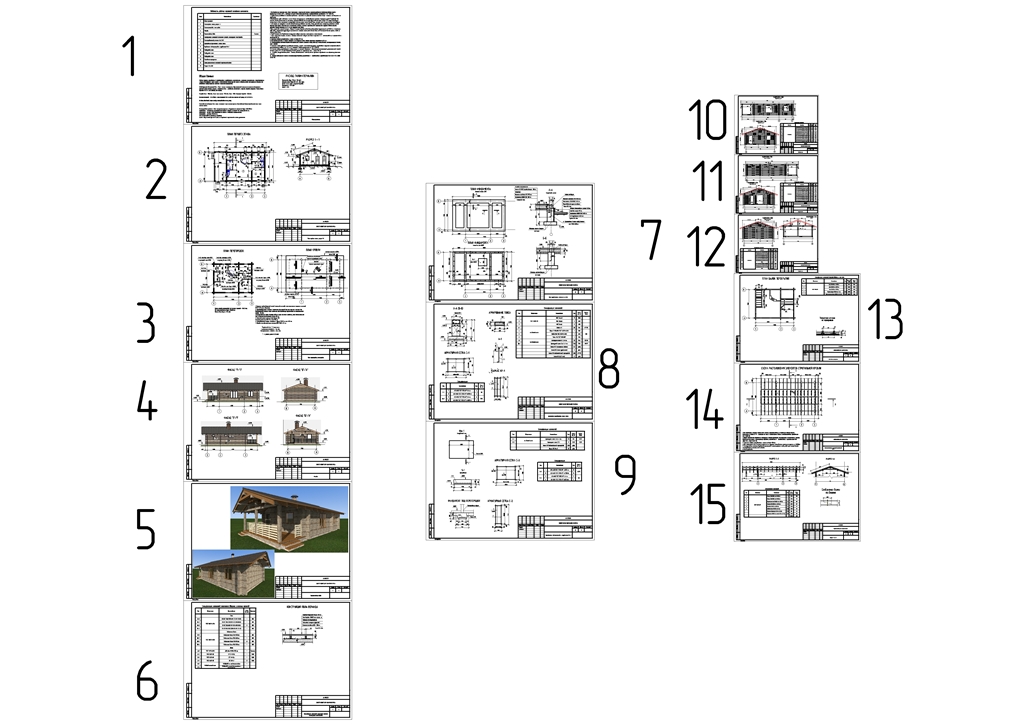

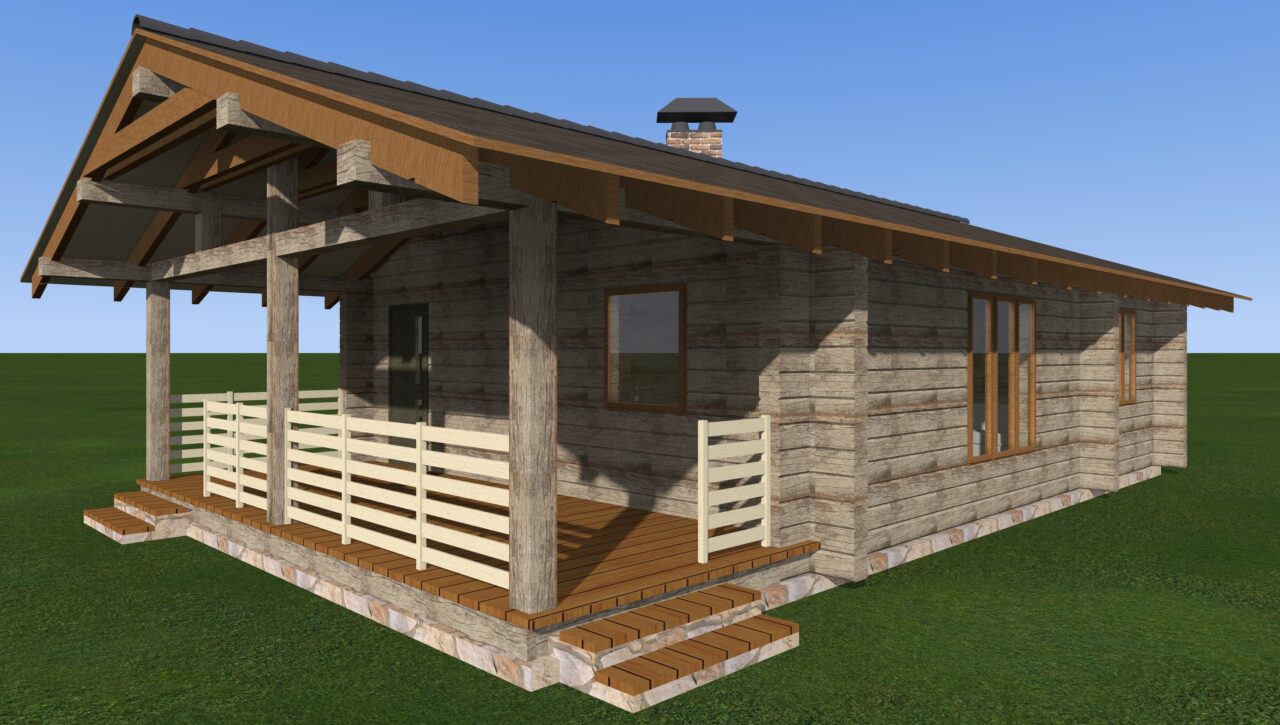

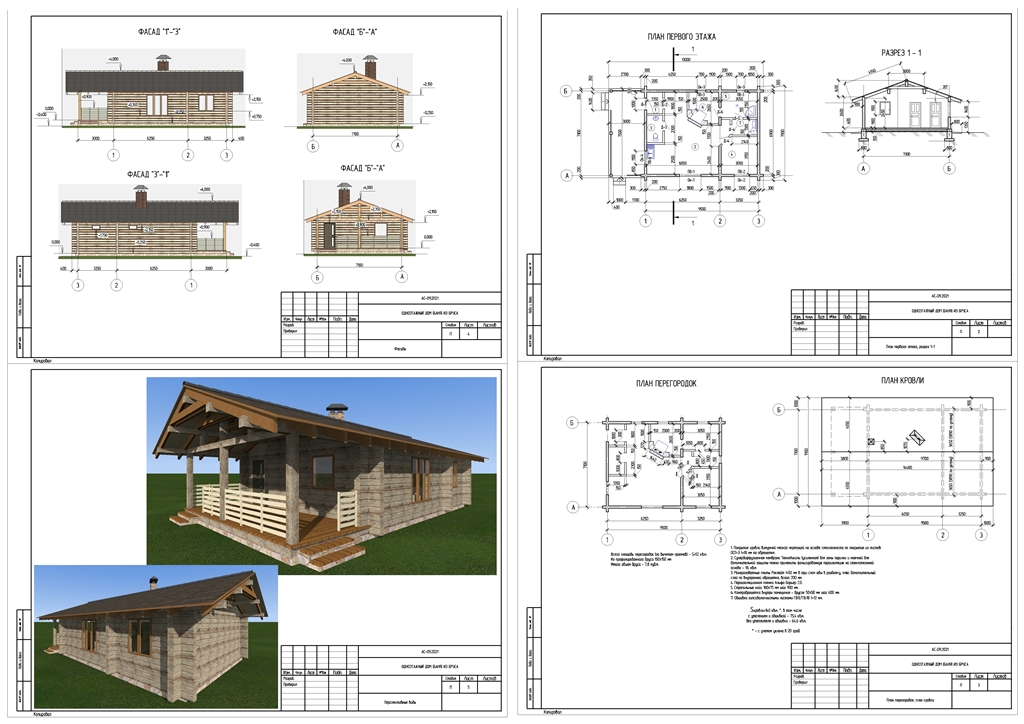

Архитектурно строительные чертежи бани (фундаменты, стены, балки, крыша) с цветными фасадами и 3D картинкой
Рабочие чертежи разработаны в соответствии с требованиями экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
Индивидуальный одноэтажный дом - баня с жилыми помещениями, двухкомнатный (спальня и гостинная совмещенная с кухонной зоной), тамбур, санузел, и помещения бани - раздевалка, помывочная и парилка. Веранда открытая. Размер дома с верандой 13х7.9 м. Без подвала, без чердака.
Площадь дома - 59,8 кв.м., в том числе жилая - 39,2 кв.м, баня - 15,54. Открытая веранда - 22,5 кв.м.
Высота помещений - 2.6 м (баня и тех.помещения), для жилой зоны потолок под крышу от 2.6 до 4.2 м.
Из дома один выход, через тамбур непосредственно на улицу.
Естественное освещение всех жилых помещений через оконные проемы. Естественная вентиляция влажной зоны через оконные проемы.
Конструктивное решение - дом с несущими наружными и внутренними стенами из бруса 200х200 мм.
Фундаменты - монолитный железобетонный (лента) и сборный из блоков ФБС толщиной 400 мм.
Перекрытия - на отм. +2,550 деревянные по балкам с подшивкой щитами наката.
Перегородки - из доски 150х150 мм.
Полы на отм.0,000 по бетонному основанию.
Крыша - двухскатная (уклон 20 град.), по деревянной стропильной системе, утепленная.
1. Все деревянные элементы стен, балок перекрытия и стропильной системы запроектированиы из древесины хвойных пород с влажностью не более 20 % , категория не ниже II. Пиломатериалы должны соответствовать требованиям ГОСТ 8486-86.
2. Первый венец укладывают на готовый фундамент с прокладкой из рубероида. Крепление первого венца - анкерами или выпусками из фундамента.
3. Каждый венец сруба соединяют с нижним венцом металлическими или деревянными нагелями. Сопряжение углов в "полдерева" без остатка. Нагели располагают на расстоянии примерно 250-300 мм от торца бруса и далее через каждые 1-1,5 метра длины бруса. Каждую деталь венца закрепляют минимум двумя нагелями. Длина нагеля должна быть, не менее чем в 1,5 раза, больше высоты бруса.
4. Для защиты от продувания и холода между венцами укладывают прокладку. Ленту прокладочного материала укладывают по всей верхней грани бруса в два-три слоя и закрепляют скобами с помощью строительного степлера. Без наружней обшивки фасада, прокладка должна отстоять на 1-2 см от наружного края бруса.
5. При устройстве проемов (оконных и дверных) в торцах брусьев по всей длине выпиливают вертикальный паз 50х50 мм и вставляют туда рейку, которая фиксирует брусья простенка от смещения. Длина рейки должна быть на 50 мм короче высоты проема, чтобы не мешеть усадке дома.
6. Перед монтажом все деревянные конструкции следует пропитать антипиренами и антисептиком.
7. Балки перекрытия опирать на стены с помощью стального "каблука", шаг балок в пролете 5.5 м - не более 600 мм, в пролете 4.05 м - н4е более 800 мм.
8. Стропила следует устанавливать с шагом не более 900 мм.
