Топка (печь) банная

Топка (печь) банная

186

150

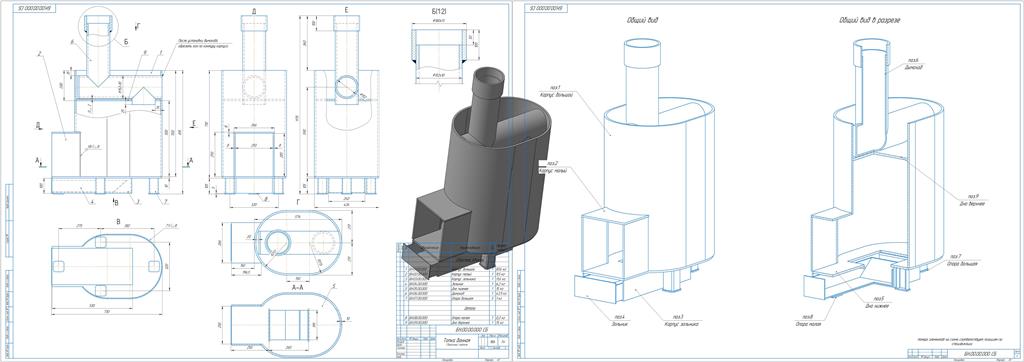

Топка (печь) в баню. Применяется для нагрева камней и получения пара.
Сварная конструкция. Проектировалась под баню площадью 8 м2.
Масса: 186 кг;
Габаритные размеры: 730х425х815 мм;

- Конструкция каменки не отображена;
- Дверца для подкидывания дров предусмотрена как покупное изделие.
Топка по чертежам изготовлена и эксплуатируется.

банная печь Топка

Автор

Peter Goldmark

Дата

10.03.2021

Язык

Русский

Состав

Сборочный чертеж, деталировка, 3D модель

Софт

КОМПАС-3D 17.1 Как открыть?

Содержимое архива

Топка банная
- БН.05.00.000 # Дно нижнее.cdw
- БН.00.00.000 # Титульный лист.cdw
- БН.00.00.000 # Топка банная.cdw
- БН.04.00.000 # Зольник.cdw
- БН.03.00.000 # Корпус зольника.cdw
- 3D
  - Обойма.m3d
  - поз.7. Теплообменник
    - Труба.m3d
  - поз.3. Корпус зольника
    - Корпус зольника.m3d
  - поз.4. Дно в сборе
    - Шинка для колосников.m3d
    - Лист дна.m3d
  - поз.5. Зольник
    - Ручка.m3d
    - Ящик.m3d
  - поз.2. Корпус малый
    - СБ Корпус малый.a3d
    - Верх.m3d
    - Передний лист.m3d
    - Боковина.m3d
  - поз.6. Опора
    - Опора большая.m3d
    - Опора малая.m3d
  - Верхнее дно.m3d
  - СБ Топка банная.a3d
  - поз.1 Корпус большой
    - Поз.1.m3d
- БН.08.00.000 # Опора малая.cdw
- БН.07.00.000 # Опора большая.cdw
- PDF
  - КД БН.00.00.000 # Топка банная.pdf
- БН.01.00.000 # Корпус большой.cdw
- БН.09.00.000 # Дно верхнее.cdw
- БН.06.00.000 # Дымоход.cdw
- БН.02.00.000 # Корпус малый.cdw
