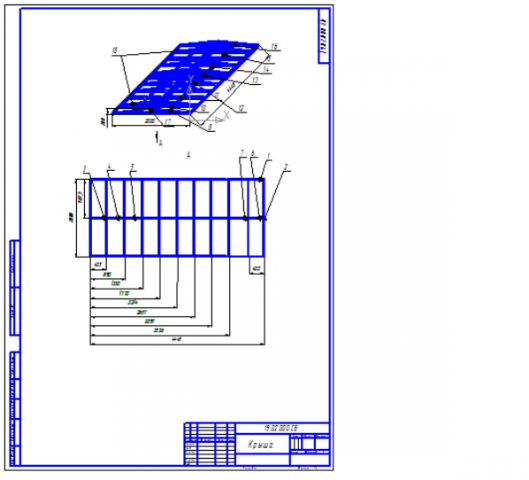

Чертеж каркаса крыши

Рейтинг: 40

Софт: КОМПАС-3D 13 SP1

Состав: СБ, вся деталировка, спецификация в виде аппликации, 3Д модель

Рейтинг: 60

Софт: КОМПАС-3D 17.1

Состав: 3д модель, Схема расстановки колонн. Схема расстановки надколонников на колонны. Виды сбоку сооружения. Схема расстановки элементов покрытия. Сборочная 3D модель. Узлы крепления и соединения конструкций. Чертежи Фермы Ф1, связей Св1, Св2, Св3, надколонника Нк1, детали Д1.

Рейтинг: 40

Софт: AutoCAD 2010

Состав: Геометрическая схема поперечной рамы. Маркировочная схема колонн,стропильных балок, и плит покрытия. Схема вертикальных и горизонтальных связей. Сборная панель покрытия. Разрезы 1-1, 2-2. Узлы 1-3. Спецификация.

Рейтинг: 20

Софт: AutoCAD 2013

Состав: Модель одной деталью

Рейтинг: 50

Софт: Другая 2019

Состав: 1 лист-план, разрез здания,узлы; 2 лист-схема армирования плиты перекрытия сварными сетками, соответствующие разрезы; 3 лист-схема армирования главной балки ребристого перекрытия (БМ1), соответствующие разрезы; 4 лист-схема армирования второстепенной балки ребристого перекрытия (БМ2), соответствующие разрезы; 5 лист-схема армирования колонны (КМ1), схема армирования фундамента (ФМ1), специкация; 6 лист-спецификации; 7 лист-каркасы колонны(КП1-КП4) и спецификация; 8 лист-арматурные каркасы главной, второстепенной балки и каркасы колонны(КР); 9 лист-каркас фундамента, спецификация к каркасам; 10 лист-сварная сетка плиты фундамента, сетка главной балки(расчет на скол), спецификация.
