Чертеж резервуара объем 5500 м3

0
230
2481
11
0
20

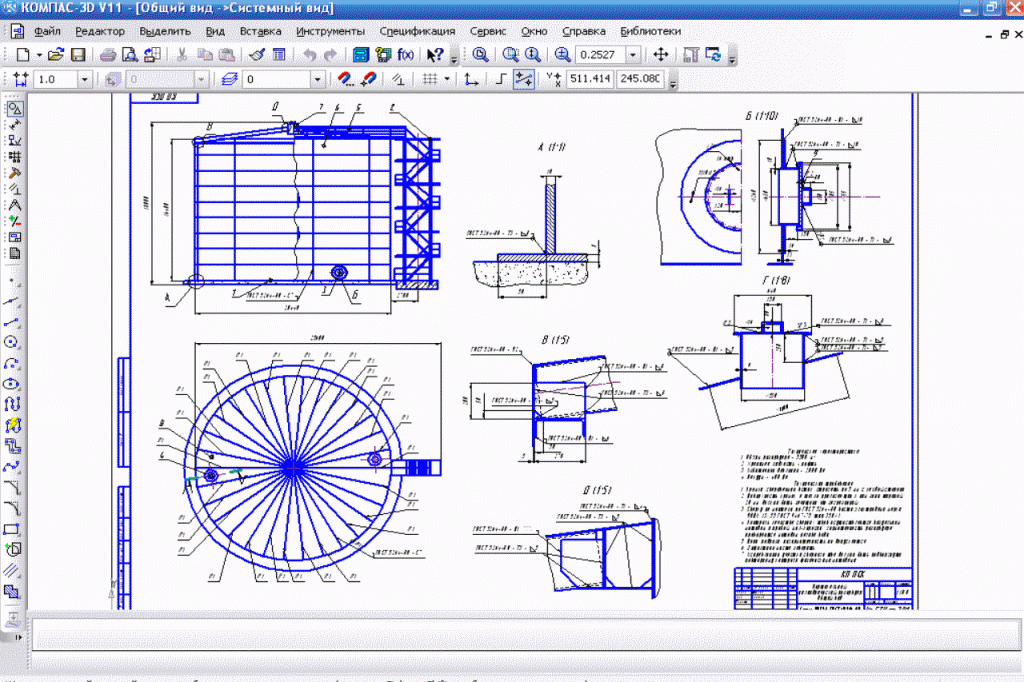

Чертеж Чертеж резервуара объем 5500 м3

Объем резервуара - 5500 м3.
Хранимая жидкость - нефть.
Сталь 09Г2Д.

Нефть Резервуар 5500 м3
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
user-avatar Евгений
Дата
13.06.2013
Язык
Русский
Состав
Общий вид, стенка днища, центральное кольцо, щит перекрытия. Спецификация. Пояснительная записка.
Софт
Компас v11 LT
Содержимое архива
  • спецификация
    • СПЕЦИФИКАЦИЯ2.SPW
    • СПЕЦИФИКАЦИЯ1.SPW
    • СПЕЦИФИКАЦИЯ3.SPW
    • Спецификация4.spw
  • Центральное кольцо.cdw
  • Стенка, днище.cdw
  • Общий вид.cdw
  • Щит перекрытия.cdw
  • ПЗ ПСК.doc
