Чертежи металлической фермы. Стадия - КМД.

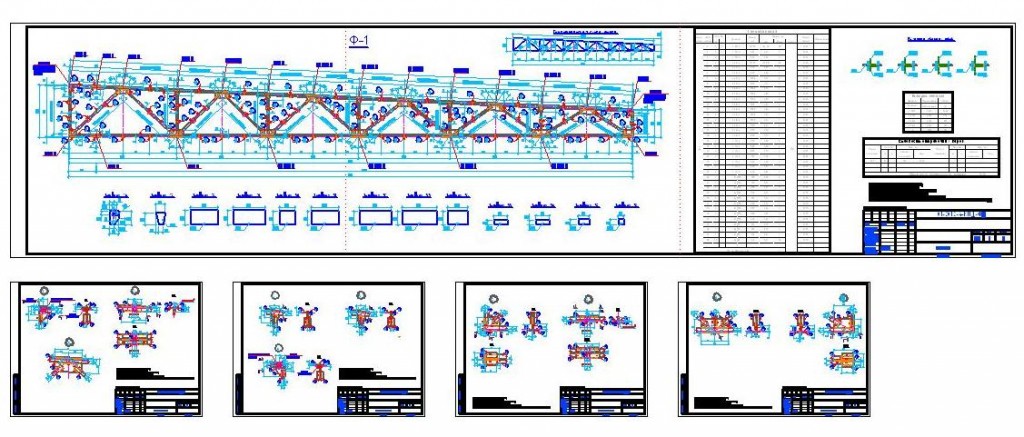

Металлическая ферма из парных равнополочных уголков пролётом 12 метров. Ферма проектировалась для перекрытия торгового центра, шаг установки ферм 1750 мм, опирание ферм планировалось на кирпичные стены через металлические закладные.

Состав: Полная деталировка фермы, спецификация стали, геометрическая схема, узлы. Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Чертежи металлической фермы. Стадия - КМД.

KMD_ferma_12m.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 215 625

646 FavoriteLoadingДобавить в избранное
