Декоративный фонтан

Декоративный фонтан. Чертежи марки АС. фонтан решен в виде трехъярусного каскада прямоугольных чаш с размерами в осях 1-чаша 44,9х8,4х1(h), 2-чаша 30,6х5,х1(h), 3-чаша 7,9х8,4х1(h). Перепад высот в каскаде чаш составляет от 1-й до 2-ой - 60 см, от2-й до 3-ей - 60 см, в торце третьей чаши расположена насосная станция. Днище и стенки фонтана - монолитные железобетонные из бетона кл В15. Отделка фонтана - внутренних поверхностей из керамической плитки, облицовка наружной поверхности чаш - из гранитных плиток. Через первую чашу запроектирован декоративный мост с ажурным ограждением

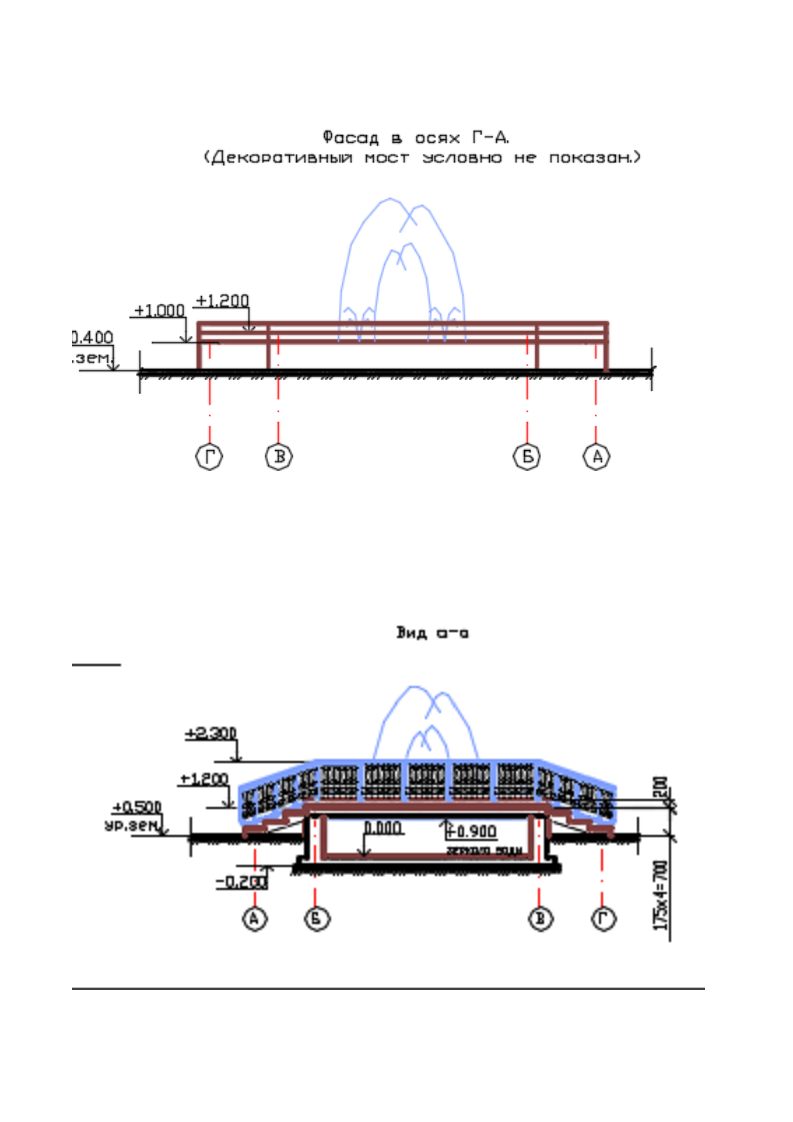

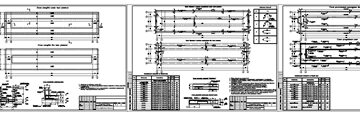

Состав: Декоративный фонтан. Чертежи марки АС. Фасады, Планы и разрезы. Схема армирования чаш фонтана, сечения, сетки С-1,С-2,С-3. Декоративный мост- план, сечения, Монолитная плита, ограждения, закладные детали Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Декоративный фонтан

декоративный фонтан.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
