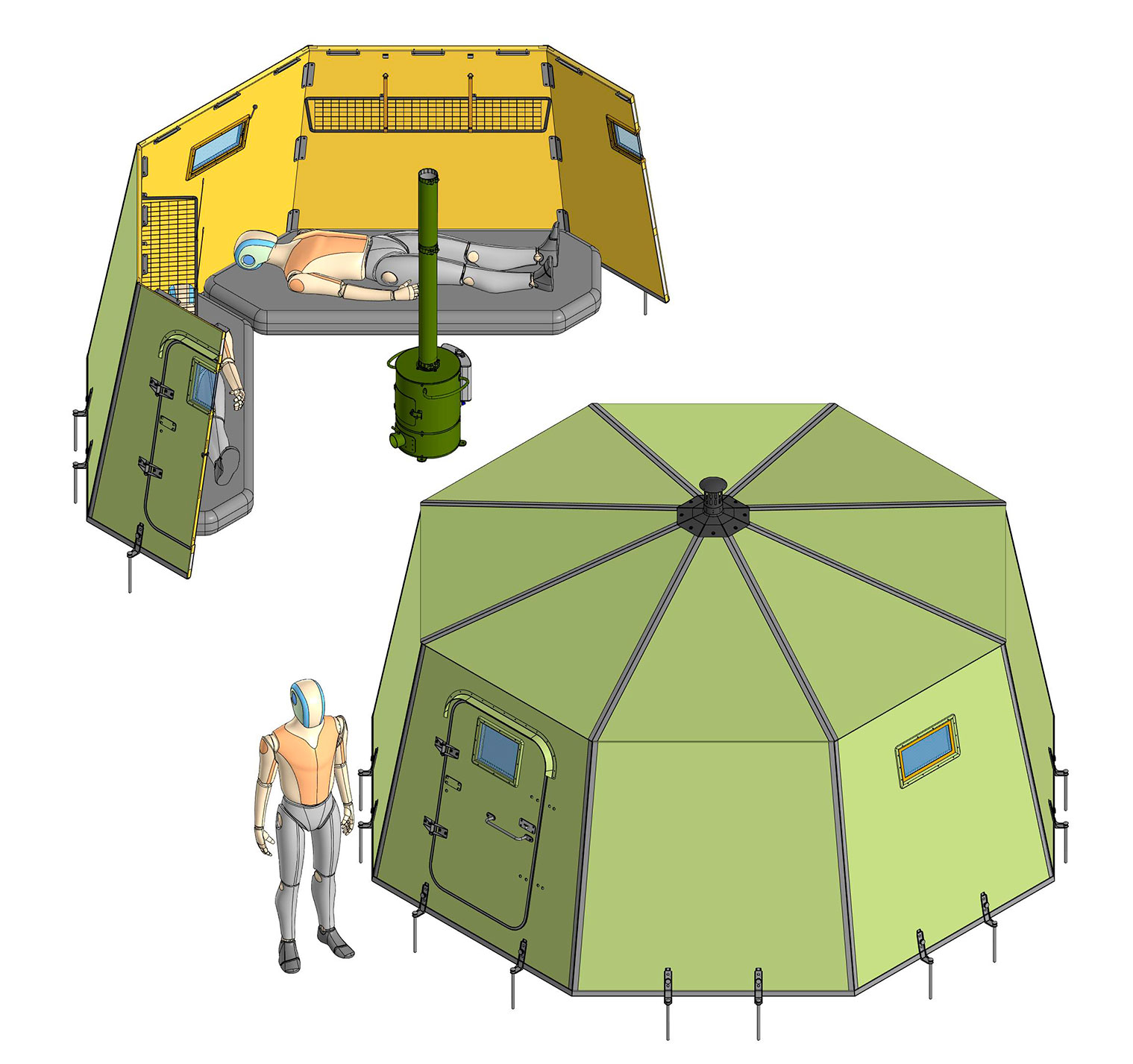

Деревянная палатка — шатровое временное не капитальное убежище на 4 человека, используемое в туристических, охотничьих, военных и др. целях. Состоит из щитовых сборно-разборных конструкций. Щитовые панели стен и крыши выполнены из деревянных каркасов (бруски 20х50 мм) обшитых стандартными листами фанеры 1520х1520 мм (6 и 4 мм толщиной) с двух сторон и с заполнением из пенопласта толщиной 20 мм. Скрепляются панели между собой уголковыми стальными пластинами. В панелях стен присутствуют открывающиеся окна. Вся конструкция крепится к поверхности грунта стальными колышками. Сооружение оборудовано складывающимися полками для верхней одежды. Отапливается палатка дровяной печью с отводом дыма через дефлектор. Печь опубликована мною ранее на этом сайте. Габаритные размеры сооружения: — в плане 3700х3700 мм — площадь пола 10,9 м2, высота по грибку дефлектора — 2120 мм. Масса сооружения — 362 кг.
Манекен не входит в состав модели, представлен для визуализации и понятия размеров палатки.
- Главная -
- Чертежи -
- Строительство -
- Деревянная палатка
Деревянная палатка
0
7
188
0
0
300
Содержимое архива
-
Фанерная палатка
-
Втулка М6.m3d
-
Обшивка внутренняя оконная.m3d
-
Пенопласт-10.m3d
-
Обвязка каркаса горизонтальная-5.m3d
-
Пенопласт-16.m3d
-
Обвязка каркаса вертикальная-4.m3d
-
Фиксатор.m3d
-
Пенопласт-7.m3d
-
Наличник-Б.m3d
-
НН-Б-1.m3d
-
Обшивка внутренняя крыши.m3d
-
Уголок-115.m3d
-
Ремень в сборе.a3d
-
Стеклопакет-2.a3d
-
Обвязка каркаса верхняя дверная.m3d
-
Обвязка каркаса горизонтальная-4.m3d
-
Каркас двери.a3d
-
Боковая рейка-2.m3d
-
Держ-полки.m3d
-
Дефлектор в сборе.a3d
-
Заглушка-2.m3d
-
Наличник окна наружный.a3d
-
Наличник-Б-1.m3d
-
Угловая вставка каркаса обвязки.m3d
-
Наличник двери внутренний.a3d
-
Горизонтальная рейка каркаса двери-3.m3d
-
Опорный молдинг.m3d
-
Уголок-135.m3d
-
Пенопласт-19.m3d
-
Панель крыши.a3d
-
Рейка вертикальная-2.m3d
-
Втулка-М6-ПЕТЛИ.m3d
-
Стеновая панель с окном.m3d
-
Влагопоглотитель-2.m3d
-
Печь палаточная
-
Упорное кольцо уплотнителя.m3d
-
Г-1.m3d
-
Петля-п-1.m3d
-
Петля-п-2.m3d
-
О-3.m3d
-
У-1.m3d
-
Крышка самовара.m3d
-
Бак-верх.m3d
-
Ось защёлки.a3d
-
Основание подставки.m3d
-
Планка крепления самовара.m3d
-
О-2.m3d
-
Колосники.m3d
-
Защёлка.m3d
-
Г-2.m3d
-
Корпус печи палаточной.m3d
-
Патрубок=2.m3d
-
Отбойник золы.m3d
-
Корпус подставки печи.m3d
-
О-1.m3d
-
Скоба сушилка в сборе.a3d
-
Самовар в сборе.a3d
-
Дверца зольного ящика.m3d
-
Дно палаточной печи.m3d
-
Защёлка в сборе.a3d
-
Бак-низ.m3d
-
Патрубок-1.m3d
-
Колено-1 в сборе.a3d
-
Штуцер нагревателя.m3d
-
Дверца печи в сборе.a3d
-
Шаровой кран
-
Шаро-кр.a3d
-
G3_8 Кран шаровый ВВ бабочка.m3d
-
-
Верхняя крышка палаточной печи.m3d
-
Заслонка.m3d
-
Искрогаситель-теплоаккумулятор.m3d
-
Бак в сборе.a3d
-
БАК.m3d
-
Подставка в сборе.a3d
-
Колосники в сборе.a3d
-
Нагреватель в сборе.a3d
-
Колено трубы-2.m3d
-
Колено трубы-1.m3d
-
Скоба-сушилка.m3d
-
Заслонка в сборе.a3d
-
Кронштейн крышки.m3d
-
Зольный короб.a3d
-
Р-1.m3d
-
Деталь защёлки.m3d
-
Сопло крана.m3d
-
Печь палаточная в сборе.a3d
-
Ось заслонки.m3d
-
Дверца печи.m3d
-
Нагреватель.m3d
-
Подставка печи.m3d
-
Патрубок палаточной печи.m3d
-
Ручка заслонки.m3d
-
Уплотнитель огнестойкий.m3d
-
-
Стеновая панель с дверью.m3d
-
Втулка петли.m3d
-
Резиновый боковой уплотнитель-2.m3d
-
Дверь в сборе.a3d
-
Наличник окна внутренний.a3d
-
Ограничительная планка фиксатора.m3d
-
Пенопласт-18.m3d
-
Винт-фиксатор.m3d
-
Скоба крепления.m3d
-
Скрепляющая деталь.m3d
-
Каркас панели с окном.a3d
-
Каркас полки.m3d
-
Вертикальная рейка каркаса двери-3.m3d
-
Горизонтальная рейка каркаса двери-4.m3d
-
Хомут
-
Деталь Х-99-Б.m3d
-
Х-99.m3d
-
Х-103.m3d
-
Хомут диам. 99 мм.a3d
-
Хомут диам. 103 мм.a3d
-
Деталь Х-99.m3d
-
-
Обвязка каркаса нижняя.m3d
-
Крюк ремня.m3d
-
Обвязка каркаса вертикальная-2.m3d
-
Обвязка каркаса оконная.m3d
-
Каркас панели крыши.a3d
-
-
Обвязка каркаса нижняя дверная.m3d
-
Петля-2.m3d
-
Панель покрытия крыши.m3d
-
Пенопласт-2.m3d
-
Петля-1.m3d
-
Низ дефлектора.m3d
-
Манекен-2
-
Corpo_Humano.m3d
-
-
Наружное полотно двери.m3d
-
Заглушка-М6.m3d
-
Угловая вставка каркаса двери.m3d
-
Обвязка каркаса горизонтальная-1.m3d
-
Стеклопакет-1.a3d
-
Горизонтальная рейка каркаса двери-1.m3d
-
Окно в сборе.a3d
-
Пенопласт-13-130.m3d
-
Пенопласт-17.m3d
-
Рейка вертикальная-1.m3d
-
Вертикальная рейка каркаса двери-4.m3d
-
Втулка-М6-Замок.m3d
-
Утеплитель дефлектора.m3d
-
Планка-440.m3d
-
Пенопласт-5.m3d
-
Обвязка каркаса верхняя.m3d
-
Вертикальная рейка каркаса двери-1.m3d
-
Пенопласт-11.m3d
-
Обвязка каркаса вертикальная-3.m3d
-
Защёлка полки.m3d
-
Шарик фиксатора-3мм.m3d
-
Обшивка внутренняя дверная.m3d
-
Наличник-В-1.m3d
-
Пенопласт-13.m3d
-
НН-В-1.m3d
-
Пенопласт-15.m3d
-
Козырёк.m3d
-
Каркас рядовой панели.a3d
-
Упл-кр-1.m3d
-
Призма-2.m3d
-
Горизонтальная рейка каркаса двери-2.m3d
-
Шайба уплотнительная резиновая.m3d
-
С-1.m3d
-
Вставка-наковальня.m3d
-
Резиновый боковой уплотнитель.m3d
-
Стекло-2.m3d
-
Обвязка каркаса боковая.m3d
-
Крыша в сборе.a3d
-
Труба дефлдектора.m3d
-
Вертикальная рейка каркаса двери-2.m3d
-
Заглушка-1.m3d
-
Планка-242.m3d
-
Уголок-168.m3d
-
Обвязка каркаса вертикальная-1.m3d
-
Штырь-колышек.m3d
-
Рейка нижняя.m3d
-
Обвязка каркаса горизонтальная-6.m3d
-
Накладка-зацеп.m3d
-
Боковая рейка-1.m3d
-
Резиновый уплотнитель двери.m3d
-
Скоба ограничительная.m3d
-
Горизонтальная рейка каркаса двери-4-1.m3d
-
Упл-кр-2.m3d
-
Обшивка внутренняя рядовая.m3d
-
Створка окна в сборе.a3d
-
Рядовая панель.a3d
-
Наличник наружный двери.a3d
-
Рычаг.m3d
-
Обвязка каркаса вертикальная-6.m3d
-
Пенопласт-3.m3d
-
Рейка верхняя.m3d
-
Пенопласт-9.m3d
-
Поводок.m3d
-
Призма-УС.m3d
-
Матрас.m3d
-
НН-В.m3d
-
Кольцо ремня.m3d
-
Замок палатки
-
Запорный ригель замка.m3d
-
Корпус замка-1.m3d
-
Ответная часть замка.a3d
-
Корпус замка в сборе.a3d
-
Шток запорного ригеля.m3d
-
Крышка замка.m3d
-
Отбойник замка.m3d
-
Запорный узел в сборе.a3d
-
Ручк-2.m3d
-
Ручк-1.m3d
-
Отв-часть замка-1.m3d
-
Отв-часть замка-2.m3d
-
Пружина замка.m3d
-
-
Пенопласт-8.m3d
-
Влагопоглотитель.m3d
-
Площадка ручки открывания.m3d
-
Уплотнитель наличника.m3d
-
Петля дверная в сборе.a3d
-
Рукоять рычага.m3d
-
Юбка грибка.m3d
-
Ручка открывания.m3d
-
Крышка грибка.m3d
-
Каркас дверной панели.a3d
-
Обвязка каркаса вертикальная-5.m3d
-
НН-Б.m3d
-
Юбка дефлектора.m3d
-
Грибок в сборе.a3d
-
Рейка средняя.m3d
-
Ремень.m3d
-
Рычаг открывания в сборе.a3d
-
Палатка в сборе.a3d
-
Наличник-Б-2.m3d
-
Пенопласт-12.m3d
-
Обвязка каркаса горизонтальная верхняя.m3d
-
Скоба крепления в сборе.a3d
-
Стеновая панель рядовая.m3d
-
Обвязка каркаса боковая-2.m3d
-
Обвязка каркаса горизонтальная нижняя.m3d
-
Обвязка каркаса горизонтальная-2.m3d
-
Планка-440-.m3d
-
Петли оконные
-
Петля 50х18х1,2-1.m3d
-
Петля 50х18х1,2-2.m3d
-
Петля карточная 50х36 сложенная.a3d
-
Ось петли 50х36.m3d
-
-
Дверная панель.a3d
-
Наличник-В.m3d
-
Внутренняя обшивка двери.m3d
-
Пенопласт-6.m3d
-
Резьбовая вставка.m3d
-
Оконная коробка.a3d
-
Оконная панель.a3d
-
Пружина фиксатора открывания окна.m3d
-
призма.m3d
-
Пенопласт-14.m3d
-
Дверная ручка в сборе.a3d
-
Пенопласт-4.m3d
-
Обвязка каркаса горизонтальная-3.m3d
-
С-2.m3d
-
Пенопласт-1.m3d
-
Стекло-1.m3d
-
Фиксатор открытия створки окна.a3d
-
