Ярославский Государственный Технический Университет
кафедра "Строительных конструкций"
Выпускная квалификационная работа
На тему "Детский сад на 125 мест по ул. Заречной в ГО Балашиха Московской области"
Ярославль 2022
Исходные данные - проектируемое здание - детский сад на 125 мест для детей от 3х-до 7 лет.
Район строительства - г. Балашиха Московской области, Размеры в плане 44,6х28,1 м.
Количество этажей -2, высота этажа 2,7 м.
Основные несущие конструкции: стены кирпичные,
перекрытия - сборные железобетонные плиты,
фундаменты - сборные ленточные,
кровля - плоская, кровельное покрытие пвх мембрана.
Проект разработан для следующих условий:
Строительно-климатическая зона II-В
Температура воздуха наиболее холодной пятидневки обеспеченностью 98% -29°С, обеспеченностью 92% -26°С.
Продолжительность неблагоприятного периода – с 20 октября по 5 мая (6,5 месяцев). [1]
Снеговой район – III, нормативное значение снегового покрова Sg=1,5 кПа,
Ветровой район – I, нормативное значение ветрового давления w0 = 0,23 кПа,
Класс функциональной пожарной опасности – Ф1.1
Степень огнестойкости здания – II
Класс конструктивной пожарной опасности - С0
Содержание пояснительной записки (часть формул в записке в виде картинок)
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ 1
РЕФЕРАТ 3
СОДЕРЖАНИЕ 4
ВЕДОМОСТЬ ЧЕРТЕЖЕЙ 6
ВВЕДЕНИЕ 7
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ 8
1.1 Общие положения 8
1.2 Характеристика условий строительства 8
1.3 Генеральный план и благоустройство территории 9
1.4 Объемно-планировочное решение 10
1.5 Архитектурно-конструктивные решения 15
1.6 Теплотехнический расчет наружной стены 37
1.7 Теплотехнический расчет кровли 40
1.8 Расчет системы наружного водостока 42
2 РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ 43
2.1 Расчет металлической балки по оси 4/К-Л 43
2.2 Расчет колонны по оси 4-К 50
2.2.1 Определение нагрузки на колонну 50
2.2.2 Подбор сечения стержня колонны 53
2.2.3 Проектирование базы колонны 56
2.2.4 Расчет опорных столиков для опирания балок 60
2.3 Расчет фундамента мелкого заложения под колонну по оси 4-К 66
2.3.1 Оценка грунтовых условий 68
2.3.2 Определение глубины промерзания грунтов и назначение глубины заложения подошвы фундамента 70
2.3.3 Конструирование подколонника 71
2.3.4 Определение размеров подошвы фундамента мелкого заложения из расчёта оснований по второй группе предельных состояний 71
2.3.5 Вычисление осадки фундамента 75
2.4. Расчет армирования монолитного фундамента по оси 4-К 78
2.4.1 Расчет армирования подошвы фундамента 78
2.4.2 Расчет армирования стаканной части фундамента 81
2.4.3 Расчет на продавливание плитной части фундамента 83
3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 86
3.1 Пояснительная записка 86
3.2 Исходные данные для составления сметной документации 93
3.3 Сводный сметный расчет стоимости строительства 94
3.4 Объектный сметный расчет 98
3.5 Расчет калькуляции металлической балки 100
4 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 103
4.1 Общие положения 103
4.2 Разработка элементов укрупнённого календарного плана строительства объекта 103
4.2.1 Определение нормативной продолжительности строительства объекта 103
4.2.2 Основные положения по технологии и организации работ подготовительного и основного периода строительства 104
4.2.3 Разработка укрупнённого календарного графика строительства объекта 112
4.2.4 Технико-экономические показатели по календарному графику 113
4.3 Определение требуемых технических параметров грузоподъёмных машин с выбором марки крана 113
4.3.1 Виды максимальных грузов и схемы строповок поднимаемых граном 113
4.3.2 Определение требуемых технических параметров монтажных машин 117
4.4 Расчёт и проектирование строительного генерального плана 122
4.4.1 Расчет временных бытовых помещений 122
4.4.2 Расчет открытых площадок складирования, закрытых складов и навесов 123
4.4.3 Расчет освещенности строительной площадки 126
4.4.4 Расчет в потребности электроснабжения строительства объекта 126
4.4.5 Расчет потребности в водоснабжении строительства объекта 128
4.4.6 Расчет размеров опасных зон при возведении надземной части объекта 129
4.4.7 Технико-экономические показатели по строительному генеральному плану 131
5 ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ 133
5.1 Общие положения 133
5.2 Указания по технике безопасности при выполнении строительных и монтажных работ 134
5.3 Мероприятия по охране окружающей среды 139
ЗАКЛЮЧЕНИЕ 141
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 143
ПРИЛОЖЕНИЯ 146

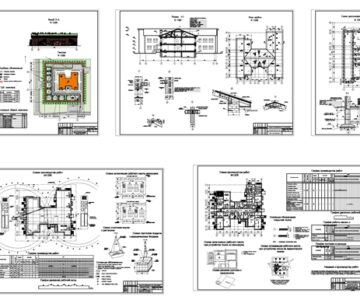

Графическая часть содержит

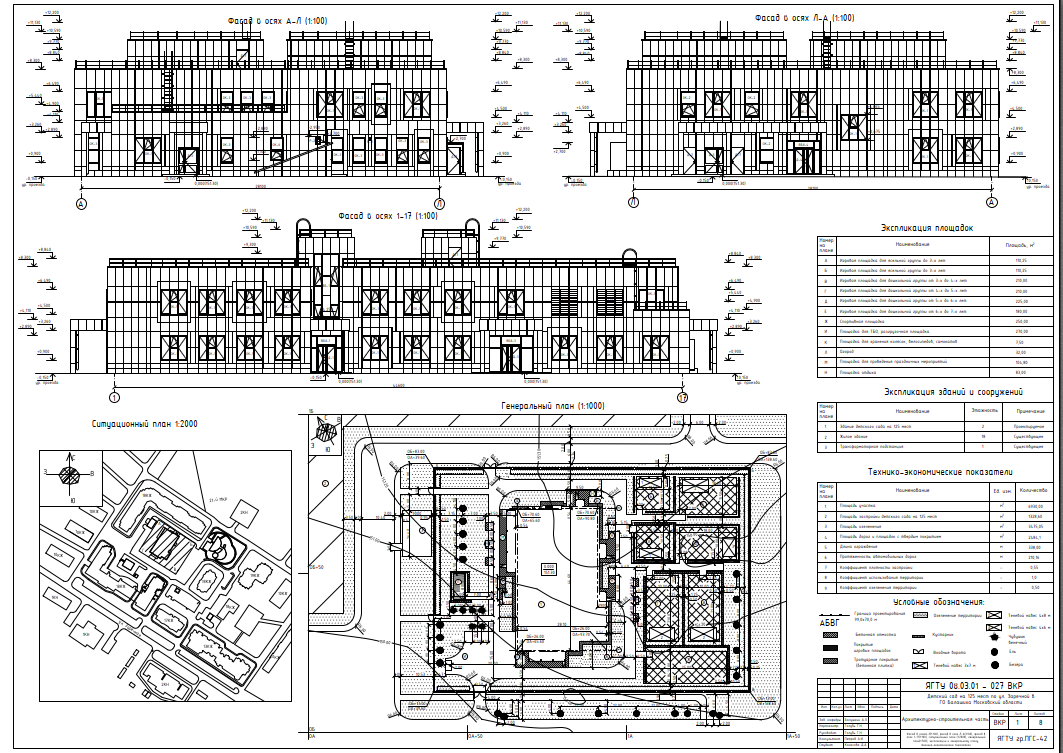

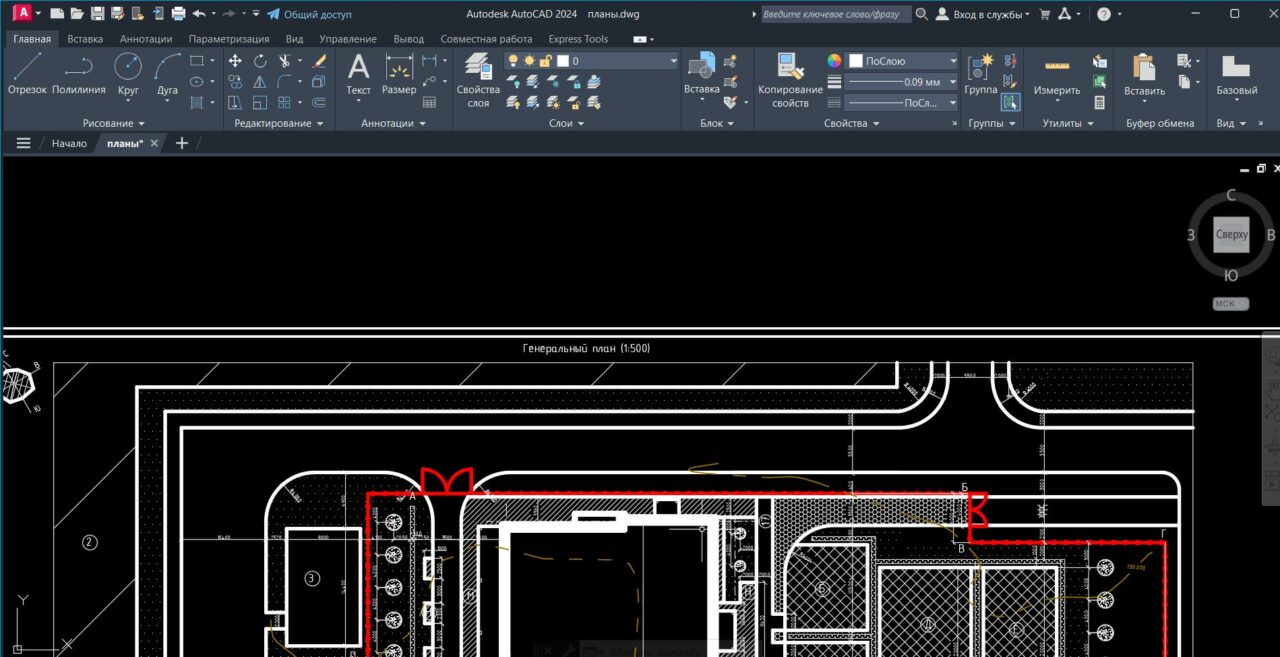

Фасад в осяхА-Л(1:100), фасад в осях Л-А(1:100), фасад в осях 1-17(1:100), ситуационный план (1:2000), генеральный план(1:500), экспликации к генеральному плану, технико-экономические показатели
План на отметке ±0.000 (1:150), план на отметке +3.600 (1:150), план кровли (1:150), узел 1: разрез по окну (1:10), узел устройства водосточной воронки ВВ-1 (1:150)
Разрез 1-1(1:100), разрез 2-2 (1:100), узел 2: парапетный узел (1:10), узел 3: фундаментный узел (1:20)
Схема расположения фундаментов (1:100), разрез 1-1 (1:25), фундамент ФМ-1 (1:25),сечение 2-2 (1:50), раскладка блоков в осях 2-6/К (1:50), инженерно-геологический разрез площадки строительства (1:100), спецификация элементов
Схема элементов каркаса 1-ого этажа(1:150), схема элементов каркаса 2-ого этажа(1:150), сечение А-А(1:150), узел 1(1:10), сечение 1-1(1:10), узел 2(1:10), сечение 2-2(1:10), узел 3(1:10), сечение 3-3(1:10), спецификация элементов
Колонна К-1 по оси 4/К (1:20), сечение 1-1 (1:10), сечение 2-2 (1:10), сечение 3-3 (1:10), сечение 4-4 (1:10), балка Б-1 по оси 4/К-Л (1:10), сечение 5-5(1:10), спецификация стали С255.
Фундамент ФМ-1(1:20), сечение 1-1(1:20), сетка С-1 (1:20), сетка С-2,С-3(1:20), сетка С-4(1:20), фундаментный болт АН-1(1:10), спецификация элементов, ведомость расхода стали.
Строительный генеральный план(1:200), схема установки краном плиты покрытия ПБ-91-12-8 (1:150), конструкция временной дороги (1:20), экспликация временных зданий и сооружений, ведомость потребности в основных материалах, технико-экономические показатели
