Конкурс асов 3D-моделирования

Девятиэтажный жилой дом

Донской государственный технический университет
Кафедра Строительства уникальных знаний и сооружений
Курсовой проект по дисциплине «Архитектура»
На тему: «Девятиэтажный жилой дом»
Ростов-на-Дону 2014

1.АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ РЕШЕНИЯ
1.1.ИСХОДНЫЕ ДАННЫЕ
Курсовой проект на тему: "Жилой дом в г. Ростове-на-Дону разработан на основании:
- задания, выданного кафедрой СУЗиС РГСУ;
-действующих строительных норм и правил (СНиП), ведомственных строительных норм и правил (ВСН).
Курсовым проектом предполагается строительство 12-ти этажного жилого дома из 54 квартир и офисов. По техническим условиям здание обеспечивается отоплением и вентиляцией, холодной и горячей водой, канализацией, электроэнергией, слаботочными устройствами связи, газоснабжением.
Таблица 1.1

Наименование Значение Примечание
1. Климатический подрайон: 111В
2. Зона влажности: сухая
3. Расчетная температура наружного воздуха:
- средняя отопительного периода
- средняя максимальная наиболее теплого месяца
-22 °С
+29,1°С
4. Внутренняя расчетная температура: +20° С
5. Продолжительность отопительного периода, суток: 175
6. Средняя месячная относительная влажность воздуха:
- в декабре-январе
- в июле-августе

84%
41%
7. Ветровой район: III
8. Преобладающее направление ветра:
- за декабрь — февраль
- за июнь — август
Зап.
Зап., вост.
9. Нормативное значение ветрового давления, кПа: 0,38
10. Снеговой район: 1
11. Расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности, кПа 1,20
12. Сейсмичность строительной площадки:
- степень сейсмической опасности
-расчетная сейсмичная интенсивность е баллах
Нет
Нет
13. Степень огнестойкости здания II
14. Класс функционально пожарной опасности здания Ф1.3
15. Нормативная глубина промерзания грунта 0,9
16. Нормативная нагрузка на перекрытие, кПа 1,5
Рельеф площадки строительства - с плавным переходом высот в западном направлении. Подземные воды на глубине до 20 м от дневной поверхности грунта не обнаружены

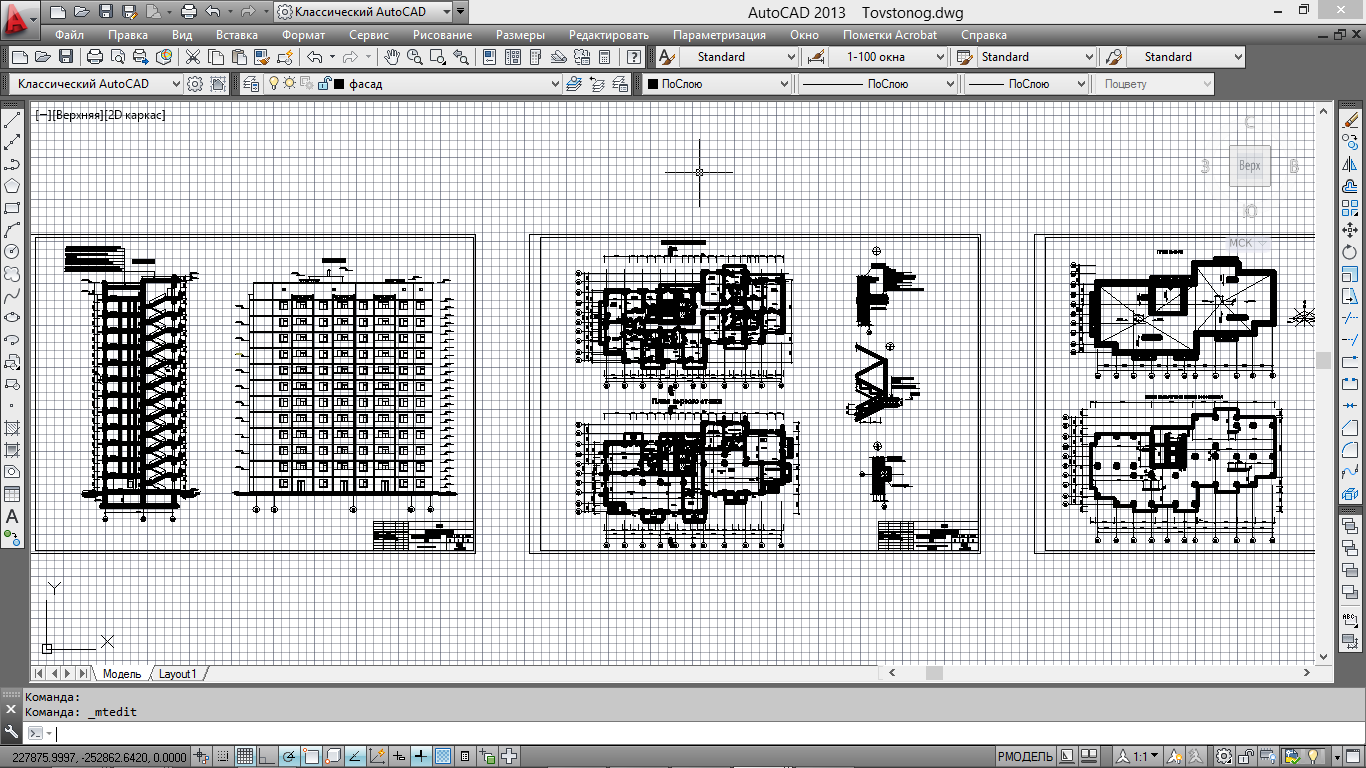

Состав: Фасад 1-11, разрез 1-1 План типового этажа, плана первого этажа, узлы План Кровли, план монолитной плиты перекрытий, генплан Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Девятиэтажный жилой дом

Tovstonog.doc
Tovstonog.dwg
