Конкурс асов 3D-моделирования

Дипломный проект "Гостиничный комплекс с центром общественного питания в г. Витебске"

Полоцкий государственный университет
Кафедра строительного производства
Дипломный проект
Новополоцк 2016

Проект содержит следующие разделы:
1. Вариантное проектирование. Сравнивались различные конструктивные решения покрытия здания: совмещенная кровля и скатная кровля. Наиболее выгодной получилось скатная кровля по металлодеревянным фермам.
2. Архитектурно-строительная часть. Были разработаны объёмно-планировочные и конструктивные решения, генеральный план.
3. Расчетно-конструктивная часть. Рассчитаны металлодеревянная ферма, ж/б сборный ригель.
4. Технология строительства. Разработаны три технологические карты: технологическая карта на монтаж ригелей и плит перекрытия, технологическая карта на устройство металлодеревянной фермы, технологическая карта на устройство подвесного потолка.
5. Организация строительства. Разработаны общие меры по организации работ при возведении объекта. Определены объёмы и затраты труда по общестроительным работам. Разработан сетевой график строительства, график движения рабочих и основных строительных машин. Рассчитаны и запроектированы основные элементы стройгенплана.
6. Экономика строительства. Разработана сметная документация: локальные сметы на общестроительные, внутренние санитарно-технические, электромонтажные работы и на монтаж оборудования, объектная смета, сводный сметный расчёт. Подсчитаны суммы налогов и отчислений в текущих ценах.
7. Охрана труда. Разработаны мероприятия по производственной санитарии и гигиене, безопасности труда при производстве работ, пожарной безопасности.
8. Защита населения. Дана характеристика режима работы проектируемого объекта в условиях чрезвычайных ситуаций техногенного характера, описаны мероприятия по предупреждению чрезвычайных ситуаций, основные принципы и способы защиты населения в ЧС.
9. Охрана природы. Разработаны эффективные мероприятия по защите окружающей среды на основании нормативных документов по охране природы для проектируемого объекта.
10. Энергосбережение. Рассчитаны энергетические параметры проектируемого здания. Составлен энергетический паспорт.

Графическая часть 12 листов А1

Содержание
введение 5
1 вариантное проектирование 7
1.1 подбор и анализ возможных вариантов конструктивных решений при строительстве объекта 7
2 архитектурно-строительный раздел 20
2.1 генплан 20
2.2 общая часть 20
2.3 объемно-планировочные решения 21
2.4 конструктивная часть 22
2.5 теплотехнический расчет наружной стены 25
2.6 инженерное оборудование здания 26
3 расчетно-конструктивный раздел 28
3.1.4 расчет и конструирование верхнего пояса фермы 31
3.1.5 расчёт и конструирование нижнего пояса фермы 33
3.1.6 расчёт и конструирование сжатых раскосов фермы 34
3.1.7 расчёт и конструирование растянутых раскосов фермы 35
3.1.8 расчёт и конструирование средней стойки фермы 36
3.2 конструирование и расчет железобетонного ригеля 36
3.2.1 расчетная схема и нагрузки 36
3.2.2 вычисление изгибающих моментов в расчетных сечениях ригеля 37
3.2.3 расчёт прочности ригеля по сечениям, нормальным к продольной оси 38
3.2.3.1. Характеристики прочности бетона и арматуры 38
3.2.3.2 уточнение высоты сечения ригеля 39
3.2.3.3 определение площади сечения продольной арматуры ригеля 40
3.2.4 расчет прочности ригеля по сечениям, наклонным к продольной оси 40
3.2.6 расчёт ригеля на монтажные нагрузки 44
3.2.7 проверка ригеля по прогибам 44
3.2.8 расчет ригеля по раскрытию трещин 45
4 технология строительства 49
4.1 выбор монтажного крана по техническим параметрам 49
4.2. Технологическая карта на монтаж ригелей и плит перекрытий 50
4.2.1 область применения 50
4.2.2 нормативные ссылки 50
4.2.3 характеристики основных применяемых материалов и изделий 51
4.2.4 организация и технология производства работ 51
4.2.5 потребность в материально-технических ресурсах 52
4.2.6 контроль качества и приёмка работ 55
4.2.7 техника безопасности и охрана труда 56
4.2.8 калькуляция затрат труда 57
4.2.9 технико-экономические показатели 58
4.3 технологическая карта на устройство стропильной системы 59
4.3.1 область применения 59
4.3.2 нормативные ссылки 59
4.3.3 характеристики применяемых материалов и изделий 60
4.3.4 организация и технология производства работ 60
4.3.5 потребность в материально-технических ресурсах 64
4.3.6 контроль качества и приёмка работ 66
4.3.7 техника безопасности и охрана труда 67
4.3.8 калькуляция затрат труда 68
4.3.9 технико-экономические показатели 68
4.4 технологическая карта на устройство подвесных потолков 69
4.4.1 область применения 69
4.4.2 нормативные ссылки 69
4.4.3 характеристики основных применяемых материалов и изделий 69
4.4.4 организация и технология производства работ 70
4.4.5 потребность в материально-технических ресурсах 72
4.4.6 контроль качества и приемка работ 74
4.4.7 техника безопасности, охрана труда и окружающей среды 75
4.4.8 калькуляция затрат труда 76
4.4.9 технико-экономические показатели 76
5 организация строительства 77
5.1 календарное планирование 77
5.1.1 определение объемов строительно-монтажных работ, их трудоемкости и машиноемкости 77
5.1.2 обоснование методов производства работ, в том числе выполняемых в зимнее время 87
5.1.3 обоснование организации производства работ 88
5.1.4 основные технико-экономические показатели календарного планирования 88
5.2 расчет элементов стройгенплана 88
5.2.1 организация строительной площадки 88
5.2.2 расчет численности персонала строительства 89
5.2.4 организация складского хозяйства 90
5.2.5 временное водоснабжение 91
5.2.6 временное электроснабжение 93
5.2.7 технико-экономические показатели стройгенплана 94
6 экономика строительства 96
6.1 составление локальных смет на строительство объекта 96
6.1.1 составление локальной сметы №1 на общестроительные работы 96
6.1.2 составление локальной сметы №2 на внутренние санитарно-технические работы 97
6.1.3 составление локальной сметы №3 на внутренние электромонтажные работы 98
6. 2 составление объектной сметы на строительство объекта 99
6.3. Составление сводного сметного расчёта стоимости строительства объекта 100
6.4 составление акта сдачи-приёмки выполненных строительных и иных специальных монтажных работ 101
6.5 расчет стоимости строительных, монтажных и специальных работ в текущих ценах 102
6.6 основные технико-экономические показатели 103
7 охрана труда 104
7.1 анализ условий труда 104
7.2 санитарно-гигиенические мероприятия 105
7.3 мероприятия по безопасности основных видов работ (земляные, каменные, монтажные, кровельные, отделочные) 106
7.4 мероприятия по электробезопасности 110
7.5 противопожарные мероприятия 110
вывод: предел огнестойкости и класс пожарной опасности строительных конструкций соответствует нормативным требованиям для здания v степени огнестойкости. 111
7.6 расчет времени эвакуации из гостиничного комплекса с центром общественного питания в г. Витебске 112
8 защита населения и объекта от чс 118
8.1 оценка устойчивости к воздействию избыточного давления воздушной волны 118
8.1 выбор исходных данных 118
8.1.2 расчет сил и средств для восстановления здания 120
9 охрана природы 122
10 обеспечение энерго- и ресурсосбережения 124
10.1 расчет сопротивления теплопередаче ограждающих конструкций 124
10.1.1 расчет сопротивления теплопередаче наружной стены 125
10.1.2 расчет сопротивления теплопередаче покрытия 126
10.2 расчет теплоэнергетических показателей здания 127
10.3 энергетический паспорт здания 130
заключение 133
список использованных источников 135
приложения 139

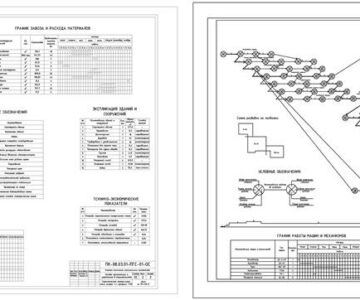

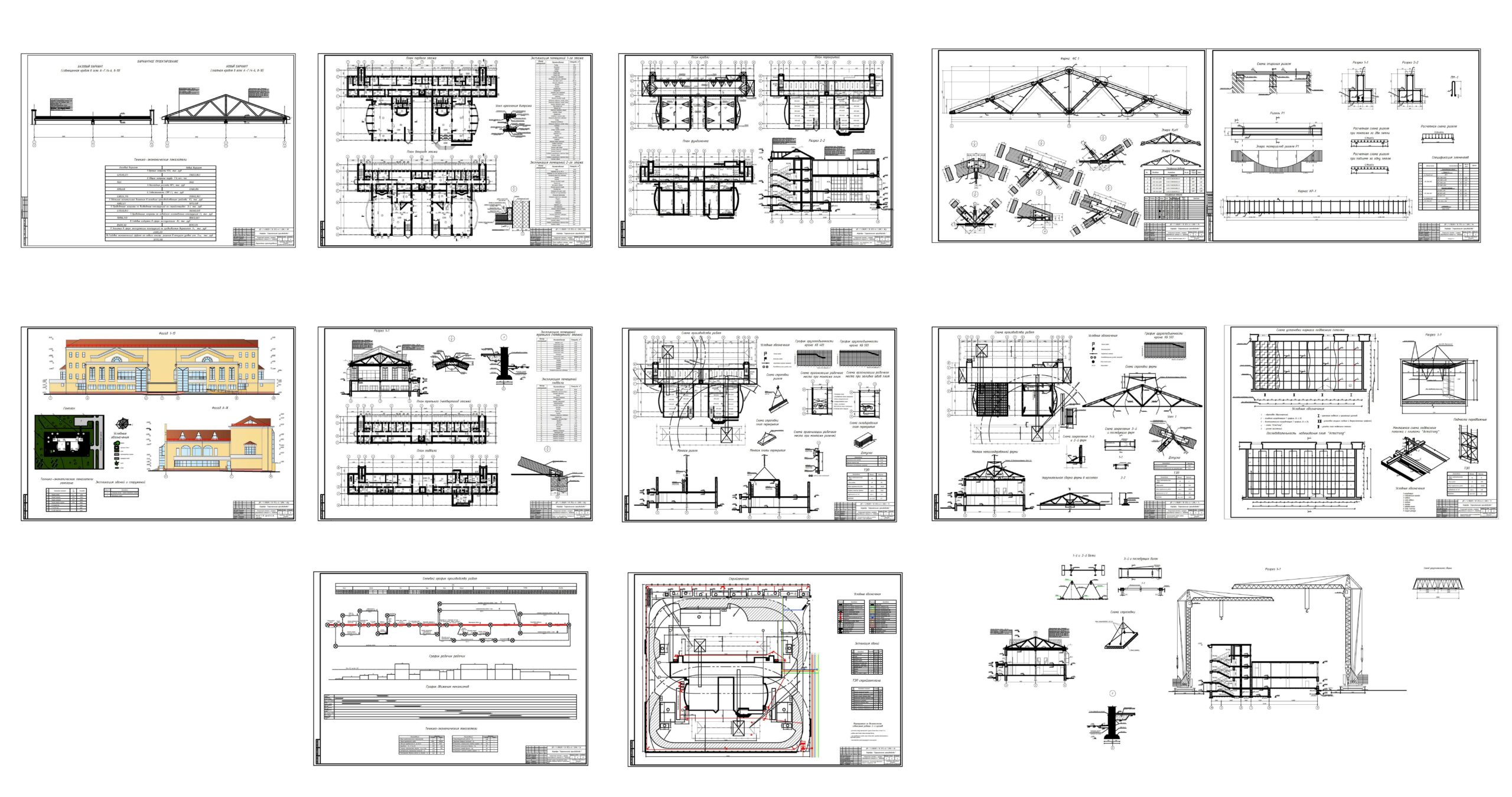

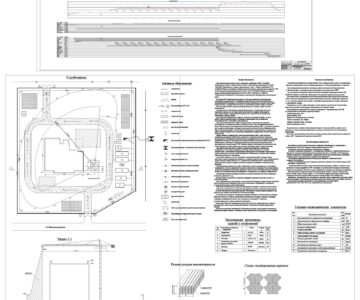

Состав: Вариантное проектирование, План первого этажа, план второго этажа, узлы, План кровли, план перекрытий, план фундамента, разрез 2-2, Фасад 1-13, фасад А-Ж, генплан, Разрез 1-1, план третьего (четвертого) этажей, план подвала, узлы, Металло-деревянная ферма ФС-1, Ригель Р-1, Технологическая карта на монтаж ригелей и плит перекрытий, Технологическая карта монтаж стропильной системы, Технологическа карта на устройство подвесных потолков, Сетевой график производства работ, графики движения рабочих и механизмов, ТЭП, Стройгенплан, экспликация временных зданий и сооружений, ТЭП Язык документа

Софт: AutoCAD 2014
